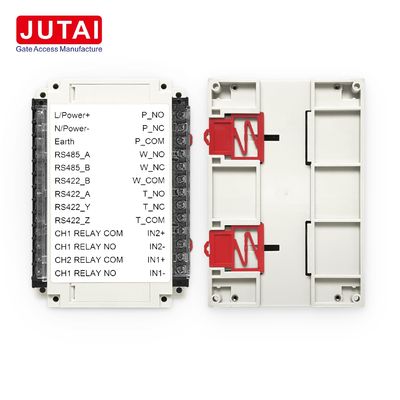

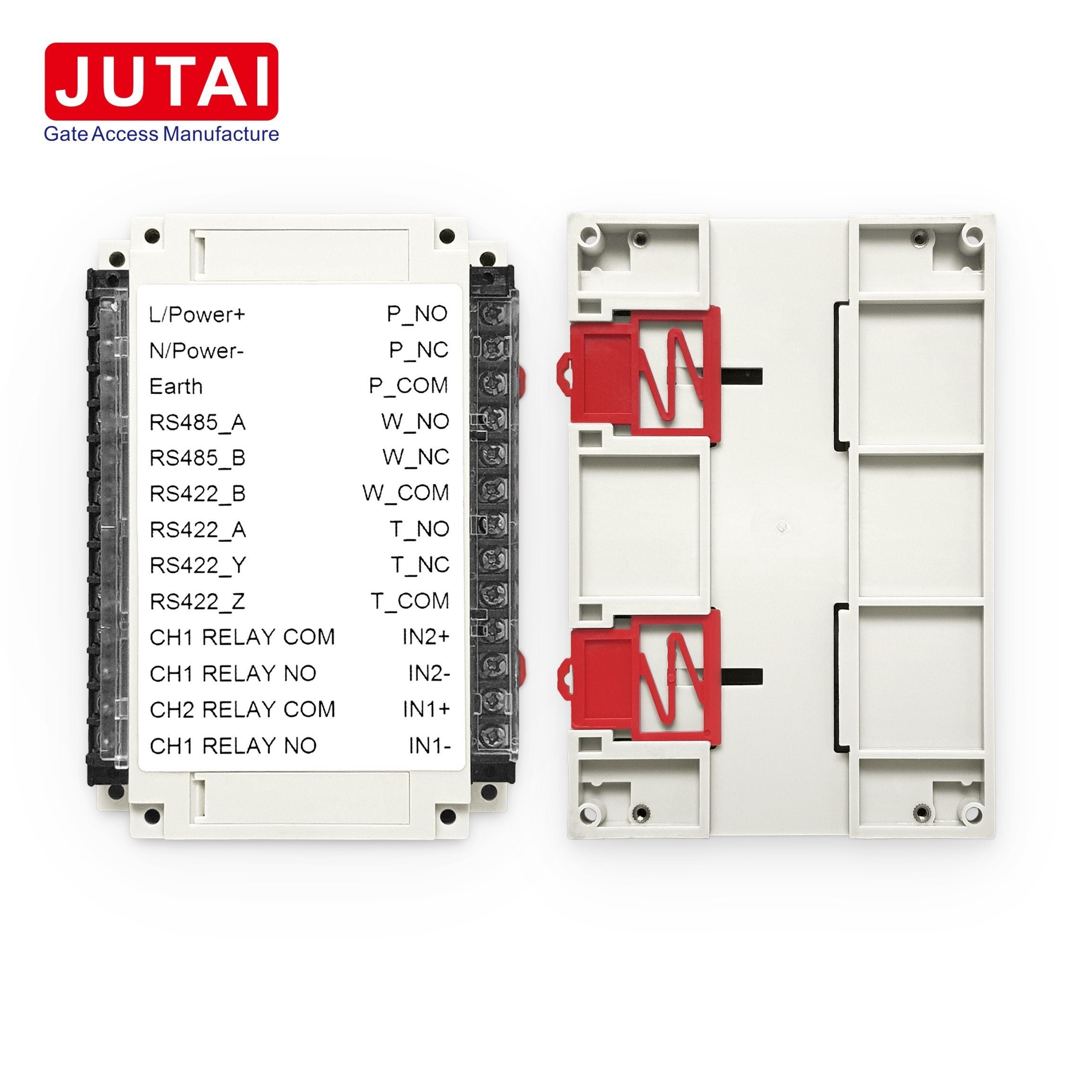

Régulateur de feux de circulation intelligent BR-101

BR-101 T-No/Nc/COM Contrôleur de feux de circulation pour stationnement Contrôleur de circulation intelligent

Contrôleur de circulation intelligent
Les différents projets, le programme du contrôleur est différent, nous avons personnalisé plusieurs projets différents pour les clients, en fait, nous avons seulement besoin de nos ingénieurs pour traiter le contrôleur.Veuillez communiquer avec notre équipe sur les exigences du projet

Il y a les solutions de projet réussies du client:
Solution 1
1Les véhicules sur la courbe à la fois sortie et entrée.
Liste des produits:
2 petits contrôleurs de circulation,
2 lampes de circulation à LED
Détecteur de boucle à double canal de 2 pièces
1pcs détecteur à boucle unique
2 pièces de luminaire d'alerte
1 porte de barrière d'unité
câble en boucle et ligne électrique
2Principe de fonctionnement:
Quand il n'y a pas de véhicule des deux côtés, les deux côtés montrent le feu vert, quand il y a une voiture
Lorsqu'une voiture passe de CH1B à CH2B (ou de CH1A à CH2A), l'alarme W1(W2) sonne.
À ce stade, le feu LB reste vert (LA reste vert), tandis que LA(LB) est composé de Tourner en rouge, aucun véhicule n'est autorisé, attendez 3 secondes (6 secondes par code de numérotation).
Si le véhicule continue dans la direction B (direction A), après qu'un grand nombre de véhicules soient relâchés, il est forcé de passer au rouge et d'attendre 3 secondes (6).
Si aucun véhicule ne passe dans la direction A (direction B) après quelques secondes selon le code de comptage, les deux côtés sont en feu vert.
Remarque: comptez lorsque vous saisissez CH2B dans la direction B ou CH2A dans la direction A comme notation.
Solution 2
1Les véhicules pour trois entrées et sorties
Liste des produits:
3 petits contrôleurs de circulation,
3 lampes de circulation à LED
Détecteur de boucle à double canal 3pcs
1pcs détecteur à boucle unique
3pcs Feu d'alerte
1 porte de barrière d'unité
câble en boucle et ligne électrique
2Principe de fonctionnement:
Lorsqu'il n'y a pas de véhicule sur les trois côtés, les trois côtés donnent tous le feu vert, lorsqu'il y a une voiture entrant dans CH1B à CH2B, les alarmes W1 et W2 sonnent.
À ce moment, le feu LB est toujours vert, tandis que LA et LC passent du vert au rouge, Aucun véhicule n'est autorisé, attendez 3 secondes (6 secondes par code de numérotation).
S'il y a plus de voitures dans la direction B, après qu'un grand nombre de véhicules soient relâchés, il est obligé de passer au rouge et d'attendre 3 secondes (6).
Si aucun véhicule ne passe dans la direction A et dans la direction C après quelques secondes (code de défilement).
Tous les côtés sont verts.
Remarque: comptez lorsque vous saisissez CH2B dans la direction B ou CH2A dans la direction A comme notation.

Résolution 3
1Pour une entrée et une sortie.
Liste des produits:
2 pièces de barrières
2 lampadaires intelligents
Détecteurs à boucle unique 4pcs
1pcs de lumière LED simple "SLOW"
1pcs de feux de circulation à LED "SLOW"+vert
2Principe de fonctionnement:

Lorsque la voiture entre dans la boucle 1, le voyant d'entrée 6 et le voyant de sortie 5 affichent SLOW.

Après que la voiture ait quitté la boucle 1, elle aura une sortie de retard de relais de 6 secondes.

Après 6s, la lumière 5 et 6 changera en NOIR, la lumière 2 en vert. (l'état de la lumière est déterminé par la sortie du relais ou la pression au sol)

L'autre côté fonctionne de la même façon.
Solution 4
1. Pour une même entrée et une même sortie
Liste des produits:
1 pièce de porte de barrière
1 lecteur UHF
Un contrôleur de feu de circulation intelligent
2 lampes de circulation
Détecteurs de boucle à double canal 2pcs
1pcs détecteur à boucle unique
Uhf carte ou autocollant
Principe de fonctionnement:
Entrée à la sortie:
Lorsque la voiture sur la boucle1, et déclencher le lecteur de carte, le lecteur va lire la carte, si la carte est valide, S1 sera vert, S2 devenir rouge,et la barrière ouverte.
Quand la voiture est en boucle 2, la S1 devient rouge et la S2 reste verte.
Lorsque la voiture passe la boucle 2, le S1 devient vert et le S2 reste vert.
S'il n'y a pas de voiture, la couleur verte à l'entrée et à la sortie reste toujours allumée.
De la sortie à l'entrée:
Quand la voiture est sur la boucle 2, le détecteur de boucle va déclencher la barrière ouverte, S2 sera vert, S1 devient rouge.
Lorsque la voiture est en boucle 1, la S2 devient rouge et la S1 reste verte.
Lorsque la voiture passe la boucle 1, le S2 devient vert et le S1 reste vert.
S'il n'y a pas de voiture, la couleur verte à l'entrée et à la sortie continue toujours.

Résolution 5
1Pour un accès à la porte.
Liste des produits:
1 feu de circulation
Un contrôleur de circulation intelligent
2Principe de fonctionnement:
Lorsque la voiture appuie sur la boucle A, l'IU est déclenchée et le feu rouge est allumé
Jugez si la voiture est immatriculée ou non, si elle est invalide, le virage ne s'ouvrira pas, et gardez le feu rouge allumé; Lorsque la voiture quitte le feu rouge, elle s'éteint.
Si valide, feu rouge éteint, feu vert allumé
Lorsque le véhicule passe par la boucle B, le portail routier se ferme et le feu vert s'éteint.
Diagramme du système:
