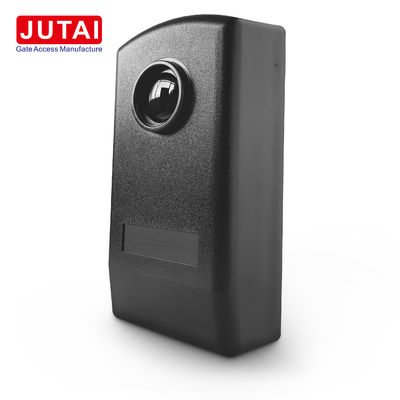

Capteur photocellulaire IR industriel avec une portée de détection de 30 m IP65 étanche à l'eau pour une utilisation en extérieur

Améliorez votre sécurité et votre commodité avec le capteur photoélectrique infrarouge pour portes automatiques JUTAI. Conçu avec précision, ce capteur détecte rapidement les interruptions du faisceau infrarouge, initiant rapidement un signal de commutation de relais. Sa polyvalence répond à une multitude d'applications, y compris les barrières de parking, les portails piétons et les portails de véhicules pour l'induction corporelle. De plus, il sert de système de détection anti-cambriolage robuste pour les fenêtres, les portes et les passages.

• Détecteurs à faisceau unique : largement reconnus comme des capteurs à faisceau unique, ces détecteurs sont largement utilisés dans les portes coulissantes automatiques, les portes roulantes, les portes de garage, les fenêtres et au-delà.
• Émetteur et récepteur intégrés : chaque unité dispose d'un émetteur et d'un récepteur avec un amplificateur intégré, émettant un faisceau infrarouge étroit pour contrer efficacement les interférences de la lumière extérieure.
• Portée de détection fiable : malgré un montage à basse altitude (20-40 cm au-dessus du sol), ces capteurs maintiennent une portée de détection fiable de 2 à 20 mètres.
• Capacité d'auto-détection IR-20 : spécialement conçue pour les portes coulissantes, le capteur IR-20 présente des capacités d'auto-détection. Lors de l'interruption du faisceau d'auto-détection, la porte arrête sa fermeture et se rétracte rapidement dans sa position la plus large. Par la suite, la porte reprend son mouvement jusqu'à ce que le faisceau de détection soit rétabli. Après fermeture complète, le faisceau de détection se désactive.

Positionnez chaque paire de détecteurs à des points opposés pour établir une zone infrarouge entre eux. La détection de mouvement dans cette zone déclenche rapidement un signal d'alarme transmis à l'hôte d'alarme de sécurité (non inclus). Idéal pour une intégration transparente dans les systèmes de sécurité des établissements d'enseignement, des complexes commerciaux, des installations médicales, des locaux résidentiels, et plus encore.

Indépendamment des conditions météorologiques défavorables telles que la pluie, les tempêtes de poussière, etc., la portée de détection maintient des performances constantes. La conception compacte et étanche IP65 du capteur photo infrarouge JUTAI IR-20 assure une résistance exceptionnelle aux rayons ultraviolets et aux particules abrasives, améliorant la résilience en extérieur.

Chaque emballage comprend un manuel d'utilisation en anglais avec des diagrammes illustrés, offrant des instructions complètes pour une installation et une configuration faciles.

En résumé, le capteur photoélectrique infrarouge pour portes automatiques JUTAI témoigne d'une sécurité et d'une polyvalence inégalées dans une gamme variée d'applications, garantissant tranquillité d'esprit et commodité dans divers environnements.

1. Accéder à l'intérieur : soulevez le panneau avant de la cellule photoélectrique pour accéder à ses composants internes.
2. Insertion des câbles et fixation de la base : insérez les câbles dans leurs fentes respectives et fixez solidement la base de la cellule photoélectrique au mur.
3. Montage sur mur ou surface métallique :
   • Si vous montez sur un mur, percez trois trous de 5 mm de diamètre et insérez des chevilles appropriées.
   • Pour le montage sur des surfaces métalliques, percez trois trous de 3 mm de diamètre pour des vis autotaraudeuses.
4. Effectuer les connexions : connectez les câbles nécessaires et alimentez la cellule photoélectrique avec une tension comprise entre 12 et 24V DC/AC.
5. Assurer un positionnement correct : assurez-vous du bon positionnement, alignement et connexion de la cellule photoélectrique. La LED rouge sur le récepteur doit rester éteinte si tout est correctement configuré. Lorsque le faisceau infrarouge est interrompu, la LED rouge s'allume.
6. Couvrir avec le panneau avant : une fois les connexions vérifiées, couvrez la cellule photoélectrique avec le panneau avant. Insérez-le fermement jusqu'à ce qu'il s'arrête, puis fermez-le solidement.
7. Tester le système : testez le système en interrompant le faisceau infrarouge plusieurs fois pour vérifier la réponse du relais.
8. Sécuriser le panneau avant : enfin, fixez le panneau avant en place à l'aide des vis fournies.

En suivant ces étapes avec diligence, vous assurerez l'installation et le bon fonctionnement de la cellule photoélectrique IR-20M.

Découvrez une fiabilité de premier ordre avec la cellule photoélectrique infrarouge câblée JUTAI IR-20 de 20 mètres. Dotées d'une distance de détection exceptionnellement stable et fiable, nos lampes infrarouges utilisent des marques allemandes renommées pour garantir une distance et une résistance à la lumière constantes. De plus, nos relais sont de marque Omron du Japon, garantissant la compatibilité avec diverses marques d'opérateurs de portes. En utilisant la technologie de montage en surface (SMT) dans la production de patchs, nous maintenons des normes de qualité strictes pour garantir la précision et la cohérence de la production par lots. Faites confiance à la qualité inégalée de notre œil photo de haute qualité pour vos besoins de sécurité et de commodité.

Après plusieurs années de développement et de mise au point, nous avons développé une gamme complète de groupes de produits infrarouges, allant du modèle câblé de 20 mètres, au modèle sans fil de 30 mètres, au capteur infrarouge réfléchissant de 7 mètres et aux groupes de cellules photoélectriques rideaux. Pour des informations spécifiques, veuillez vous référer à notre liste d'informations de commande.
