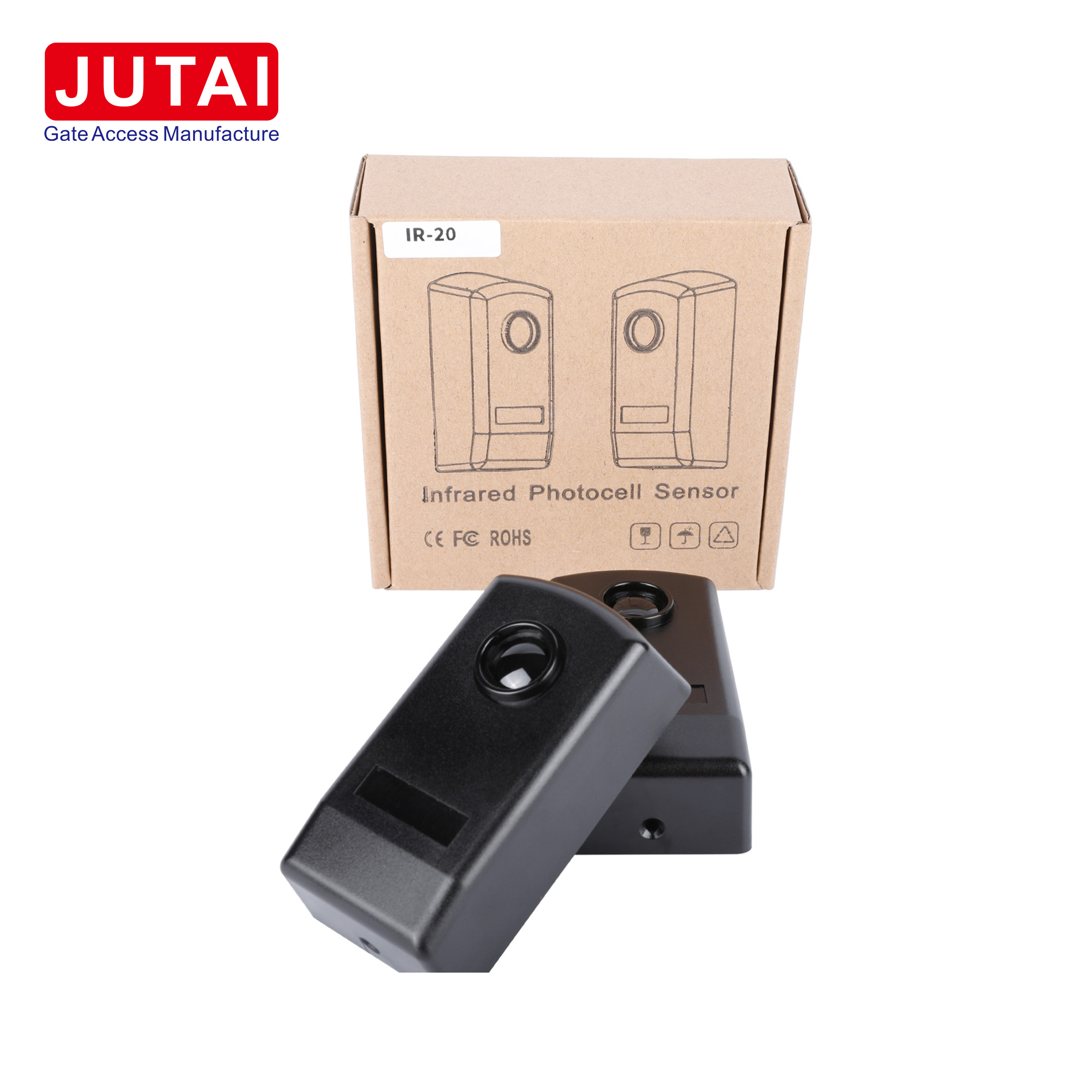

Détecteur de photons câblé IP65 Capteur de faisceau infrarouge pour la sécurité à domicile

Photocellule infrarouge imperméable à l'eau pour la sécurité des portes automatiques 12-24VADC 30M

Découvrez une sécurité et une commodité accrues avec la cellule photo infrarouge du capteur automatique de porte JUTAI.déclenchant un signal de commutateur relais pour une action rapideSa polyvalence le rend idéal pour diverses applications, y compris les barrières de stationnement, les portes piétonnes et les portes de véhicules pour l'induction du corps.il sert de système de détection anti-vol fiable pour les fenêtres, portes et couloirs.

Caractéristiques uniques:

• Détecteurs de faisceaux solitaires: largement utilisés dans les portes coulissantes automatisées, les portes de volets, les portes de garage et les fenêtres, ces capteurs fournissent une détection fiable.

• Émetteur et récepteur intégrés: doté d'un émetteur et d'un récepteur avec un amplificateur intégré, le faisceau infrarouge étroit lutte efficacement contre les interférences lumineuses externes.

• Plage de détection fiable: Malgré le montage à basse altitude (20-40 cm au-dessus du sol), ces capteurs maintiennent une plage de détection fiable de 2 à 20 mètres.

• Capacité d'autodétection IR-20: spécialement conçu pour les portes coulissantes, le capteur IR-20 arrête la fermeture de la porte en cas d'interruption du faisceau d'autodétection,assurant une rétraction rapide à la position la plus largeLa porte reprend le mouvement jusqu'à ce que le faisceau de détection soit rétabli, se désactivant après fermeture complète.

Fonctionnalité:

La détection de mouvement déclenche un signal d'alarme relayé à l'hôte d'alarme de sécurité (non inclus).Idéal pour une intégration transparente dans les configurations de sécurité dans divers environnements.

Performance constante:

En maintenant des performances constantes dans les conditions météorologiques difficiles, la conception compacte et imperméable à l'eau IP65 assure une résistance exceptionnelle aux rayonnements ultraviolets et aux particules abrasives,amélioration de la résilience en extérieur.

Assistance complète

Chaque paquet comprend un manuel d'utilisation en anglais avec des diagrammes illustrés pour une installation et une configuration faciles.

En résumé, le capteur automatique de porte infrarouge photocellulaire JUTAI offre une sécurité et une polyvalence inégalées, assurant la tranquillité d'esprit et la commodité dans diverses applications.




Paramètre technique

Détails de connexion du JUTAI IR-20

Pour installer la cellule photoélectrique IR-20M, veuillez suivre ces instructions étape par étape:

1. Accès à l'intérieur: soulevez le panneau avant de la photocellule pour accéder à ses composants intérieurs.

2. Insert du câble et fixation de la base: insérer les câbles dans leurs fentes de boîtier respectives et fixer solidement la base de la photocellule au mur.

3. Montage sur une paroi ou une surface métallique:

   • Si l'appareil est monté sur un mur, forer trois trous de 5 ø et insérer des ancres de vis appropriées.
   • Pour le montage sur des surfaces métalliques, forer trois trous de 3 ø pour les vis auto-collantes.

4. Connexion: connecter les câbles nécessaires et alimenter la cellule photoélectrique avec une tension comprise entre 12 et 24 V CC/CA.

5. Assurez-vous d'un bon positionnement: Assurez-vous que la photocellule est bien placée, alignée et connectée.Lorsque le faisceau infrarouge est interrompu, la LED rouge s'allumera.

6. Couvrir avec le panneau avant: une fois les connexions vérifiées, couvrir la photocellule avec le panneau avant.

7. Système d'essai: tester le système en interrompant plusieurs fois le faisceau infrarouge pour vérifier la réponse du relais.

8. Sécuriser le panneau avant: enfin, fixer le panneau avant en place à l'aide des vis fournies.

Le suivi diligent de ces étapes permettra d'assurer la bonne installation et le bon fonctionnement de la photocellule IR-20M.
