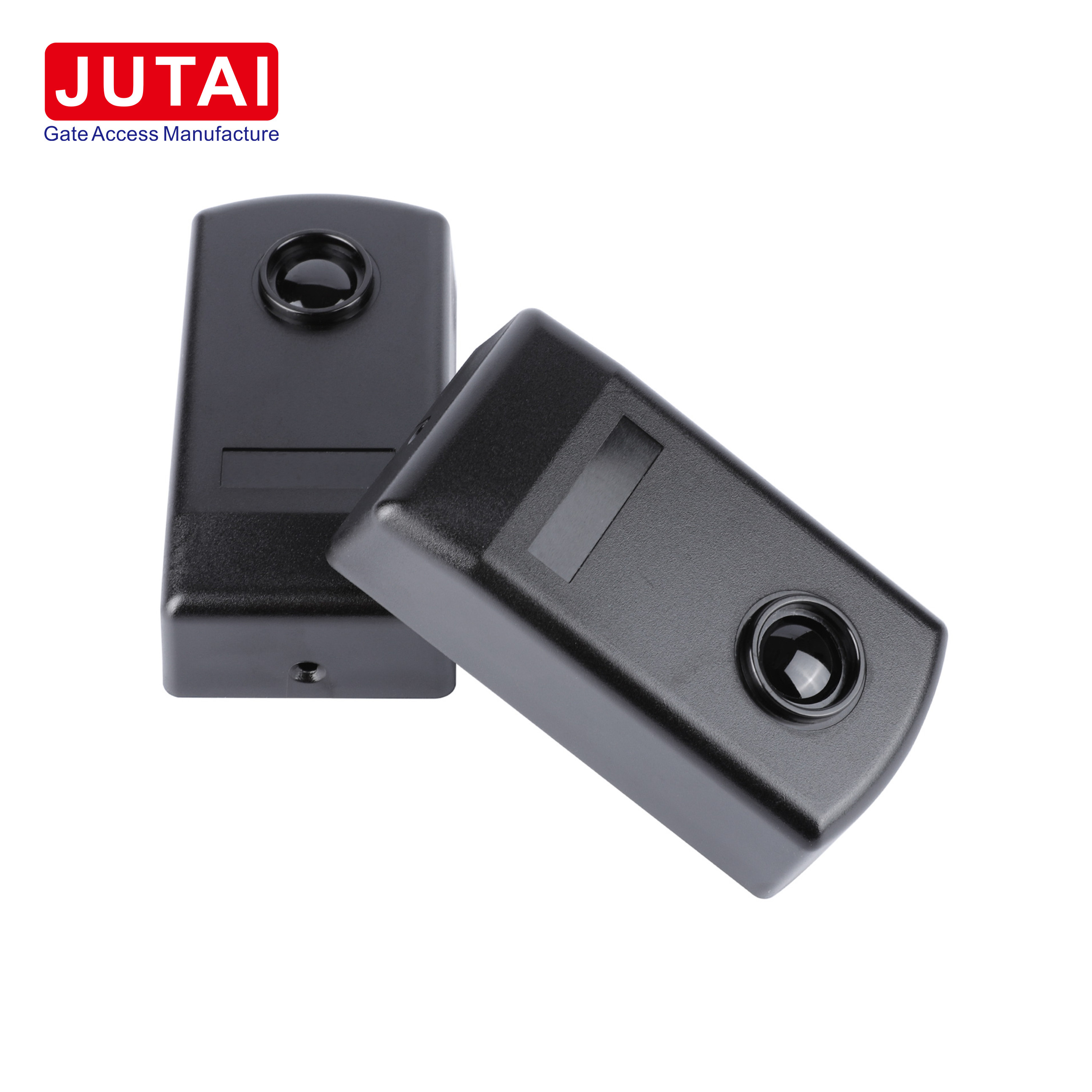

Détecteur de mouvement de faisceau infrarouge de surveillance à domicile DC12V/24V CE

DC12V/24V Surveillance à domicile Sensor de faisceau photocellulaire actif à l'extérieur Détecteur infrarouge

Amélioration de la sécurité et de l'efficacité grâce au capteur de faisceau infrarouge JUTAI IR-20

Principales caractéristiques:

1. Large portée de détection: Avec une portée remarquable allant jusqu'à 30 mètres, l'IR-20 assure une couverture complète, même dans des environnements extérieurs difficiles.

2. Sensibilité accrue: doté d'une grande sensibilité, l'IR-20 détecte même les moindres mouvements ou objets, renforçant ainsi les mesures de sécurité.

3. Temps de réponse rapide: doté de temps de réponse rapides comme l'éclair, l'IR-20 identifie rapidement les menaces potentielles, permettant une action rapide.

4. Résistant aux interférences: conçu pour résister aux interférences lumineuses environnementales, telles que la lumière du soleil ou les phares des véhicules, l'IR-20 maintient des performances constantes dans toutes les conditions.

5. Installation conviviale: conçu pour une installation et un alignement faciles, l'IR-20 simplifie les procédures d'installation, réduisant les temps d'arrêt et rationalisant les tâches de maintenance.

Applications:

1. Contrôle d'accès sans couture: parfait pour les portes automatiques et les systèmes de contrôle d'accès, l'IR-20 facilite le passage en douceur pour les personnes ou les véhicules, améliorant la sécurité et la commodité.

2. Mesures de sécurité robustes: Dans les applications de sécurité, l'IR-20 détecte efficacement l'entrée non autorisée, renforçant le périmètre, les fenêtres et les protocoles de sécurité des portes.

3. Optimisation industrielle: dans les environnements industriels, l'IR-20 optimise les lignes de production en détectant avec précision les positions et les mouvements des objets, améliorant ainsi l'efficacité opérationnelle.

4. Gestion efficace du stationnement: déployée dans les parkings, l'IR-20 gère efficacement l'entrée et la sortie des véhicules, assurant ainsi un flux de trafic harmonieux et une utilisation efficace des places de stationnement.

Instructions d'installation:

1. Accès pratique: ouvrez le panneau avant de la photocellule pour accéder facilement aux composants internes.

2. Fixation sécurisée: insérer les câbles dans les fentes désignées et fixer fermement la base au mur, assurant ainsi la stabilité pendant le fonctionnement.

3. Options de montage polyvalentes: Choisissez des méthodes de montage appropriées pour les murs ou les surfaces métalliques, assurant un placement sûr.

4. Connexion correcte: connectez les câbles et alimentez la photocellule dans la plage de tension spécifiée pour des performances optimales.

5. Alignement précis: Alignez correctement la photocellule pour maintenir une bonne fonctionnalité, indiquée par l'état de la LED rouge.

6. Test fonctionnel: vérifier la réponse du relais en interrompant le faisceau infrarouge, assurant un fonctionnement fiable.

7. Fermeture sécurisée: remplacer le panneau avant et le fixer avec des vis fournies pour maintenir son intégrité et sa fonctionnalité.

Avantages et caractéristiques:

1. Intégration transparente: l'IR-20 s'intègre parfaitement à divers systèmes de contrôle de porte, offrant ainsi une compatibilité et une facilité d'utilisation.

2. Solutions de montage flexibles: ses options de montage adaptables, y compris l'intégration du bord de la porte, simplifient les procédures d'installation pour une commodité accrue.

3. Mesures de sécurité fiables: Grâce à ses caractéristiques de sécurité robustes, l'IR-20 assure une protection fiable des portes et portes automatiques, en accordant la priorité à la sécurité des utilisateurs.

4. Portée d'application polyvalente: adapté à divers types de portes et environnements industriels, l'IR-20 offre une polyvalence dans l'utilisation et le déploiement.

5. Capacité de détection précise: la détection précise des personnes ou des objets qui passent assure la prévention des accidents et des mesures de sécurité renforcées.

6. Performance efficace: l'IR-20 fonctionne avec une faible consommation d'énergie et offre des options de sortie polyvalentes, garantissant une performance efficace et fiable.

7. Durabilité dans des conditions difficiles: sa résistance à l'eau IP67 permet à l'IR-20 de résister à des conditions environnementales difficiles, assurant ainsi sa longévité et sa durabilité.

Pour conclure, le capteur de faisceau infrarouge JUTAI IR-20 est le sommet de la sécurité et de l'efficacité dans diverses applications.et processus d'installation facile à utiliser, l'IR-20 offre des performances inégalées pour assurer la sécurité et la commodité dans divers environnements,renforcement de son rôle de composante indispensable des systèmes modernes de contrôle d'accès et de sécurité.

Paramètre technique

Détails de connexion du JUTAI IR-20

Installation de la photocellule IR-20M: un guide étape par étape

1Accédez à l'intérieur:

• 1.1 Levez doucement le panneau avant de la cellule photoélectrique afin de révéler ses composants intérieurs, ce qui permet un accès facile pendant l'installation.

2- insertion et fixation du câble:

• 2.1 Insérer soigneusement les câbles dans les fentes de leur boîtier désigné à l'intérieur de la photocellule.
• 2.2 Fixer solidement la base de la photocellule au mur à l'aide d'un matériel de montage approprié, afin d'assurer sa stabilité et sa fiabilité.

3. Montage sur une paroi ou sur une surface métallique:

• 3.1 Si la cellule est montée sur un mur, percer trois trous de 5 ø et insérer des ancrages à vis appropriés pour ancrer fermement la cellule photoélectrique.
• 3.2 Pour le montage sur des surfaces métalliques, percer trois trous de 3 ø et utiliser des vis auto-collantes pour assurer une fixation sûre.

4Faites des liens:

• 4.1 Connecter les câbles nécessaires à la cellule photoélectrique, en assurant une isolation adéquate et des connexions sécurisées.
• 4.2 Alimentation de la cellule photoélectrique par une tension stable comprise entre 12 et 24 V CC/CA pour permettre son fonctionnement.

5- Assurez-vous d'avoir un bon positionnement:

• 5.1 Vérifier le positionnement, l'alignement et la connexion corrects des composants de la photocellule pour optimiser les performances.
• 5.2 Confirmer que l'indicateur LED rouge du récepteur reste éteint lorsque la cellule photoélectrique est correctement configurée.
• 5.3 La LED rouge s'allume si le faisceau infrarouge est interrompu, indiquant des obstacles potentiels.

6Couverture avec panneau avant:

• 6.1 Une fois toutes les connexions vérifiées, couvrir soigneusement la photocellule avec le panneau avant.
• 6.2 Insérer fermement le panneau avant jusqu'à ce qu'il s'arrête, en veillant à ce qu'il s'adapte bien, puis le fermer fermement pour protéger les composants internes.

7Système de test:

• 7.1 Effectuer un essai approfondi du système en interrompant intentionnellement le faisceau infrarouge à plusieurs reprises.
• 7.2 Observer et confirmer une réponse correcte du relais pour valider la fonctionnalité de la photocellule.

8Sécurisez le panneau avant:

• 8.1 Enfin, fixer solidement le panneau avant à sa place à l'aide des vis fournies, en veillant à ce qu'il reste solidement fixé à la photocellule.

En suivant scrupuleusement ces instructions étape par étape, vous pouvez installer et assurer le bon fonctionnement de la photocellule IR-20M,améliorer ainsi la sécurité et l'efficacité de votre application.

Directives d'installation pour la photocellule infrarouge câblée JUTAI IR-20 de 20 mètres

1. Préparez le site d'installation:

   • Choisissez un emplacement approprié pour assurer une couverture optimale de la détection.
   • Assurez-vous que la zone est exempte d'obstructions pour éviter les interférences.

2. Position de montage:

   • Montez la cellule photo infrarouge à une hauteur et à un angle appropriés pour une couverture et une plage de détection maximales.
   • Utilisez une surface de montage stable et sécurisée pour éviter les mouvements ou les désalignements.

3. Connexions de câblage:

   • Consultez le schéma de câblage fourni ou le manuel d'utilisation pour une connexion correcte des fils.
   • Assurez-vous que toutes les connexions sont bien isolées pour éviter les problèmes électriques.

4. Énergie électrique:

   • Fournir une alimentation stable dans la plage de tension spécifiée (généralement de 12 à 24 V de courant continu).
   • Vérifiez la polarité et la tension pour éviter d'endommager l'appareil pendant l'installation.

5. Alignement et essais:

   • Aligner les lampes infrarouges face à face pour assurer une couverture de détection appropriée.
   • Testez la photocellule en bloquant le faisceau infrarouge et vérifiez la fonctionnalité de la réaction du relais.

6. Réglage fin:

   • Ajustez les réglages d'alignement et de sensibilité au besoin pour optimiser les performances.
   • Réduisez au minimum les fausses alarmes ou les détections manquées en réglant la photocellule.

7. Installation sécurisée

   • Après avoir confirmé le bon fonctionnement, fixer la photocellule en utilisant le matériel de montage fourni.
   • Assurez-vous que toutes les connexions sont serrées et que l'appareil est protégé des facteurs environnementaux.

En suivant scrupuleusement ces directives d'installation, vous pouvez assurer une fiabilité et des performances de premier ordre avec la cellule photo infrarouge câblée JUTAI IR-20 de 20 mètres,fournissant une sécurité et une commodité inégalées pour vos besoins.
