Détecteur de boucle de 2 canaux de haute sensibilité Reconnaissance de direction personnalisable
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | LD-200 |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Exigences de puissance | 110 à 240 VAC (48 à 63 Hz) | Autonomie de tournage | 20 à 2000 |
|---|---|---|---|
| Sensibilité | Sélectionnable par 16 voies/ Plus élevé 0,010% Dl/L/Plus bas 2,56% | Opération de fonctionnement | -40 ~ +70℃ |
| Temps de réponse | Le temps de mise en marche est de 10 à 90 ms/depuis la mise en marche de 10 à 90 ms | Spécification | 13.6 par 8.6 par 5.2 |
| Mettre en évidence | Détecteur de boucle à 2 canaux,haute sensibilité,détecteur de boucle à 2 canaux personnalisable |
||
Description de produit

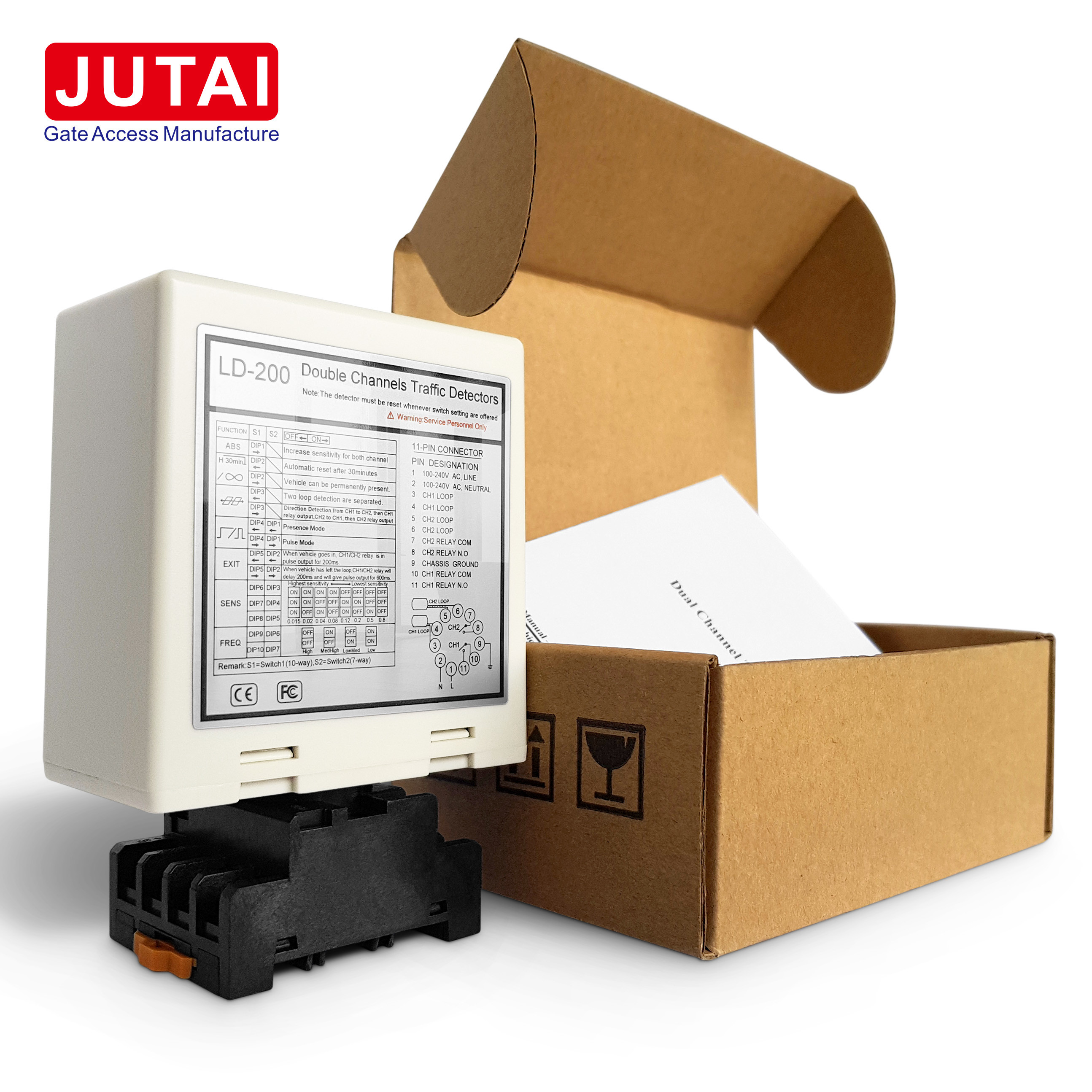

Détecteur de boucle 2 canaux Haute Sensibilité Reconnaissance de direction Personnalisable
Nom du produit: Détecteur de boucle double canal personnalisable pour barrière levante de parking
Avantages clés
- Portée de détection étendue et haute sensibilité: Large plage de détection de 15 à 2000 µH couplée à une haute sensibilité pour une détection précise des véhicules
- Fonction de réinitialisation automatique: Réinitialisation autonome en cas de dysfonctionnement améliore la stabilité et la fiabilité du système
- Reconnaissance de direction: Identifie les directions spécifiques de mouvement des véhicules et déclenche la sortie relais en conséquence
- Protection robuste contre la foudre: Protection contre la foudre de 40000 V assure une durabilité et une fiabilité prolongées
- Environnement d'exploitation polyvalent: Fonctionne dans une large plage de température de -40 °C à +70 °C pour des performances stables dans des conditions difficiles
Fonctionnalités principales
- Détection de véhicule: Utilise la technologie de détection inductive pour détecter avec précision les véhicules sans contact physique
- Reconnaissance de direction: Identifie les directions spécifiques de mouvement des véhicules pour déclencher la sortie relais
- Réinitialisation automatique: Intègre une fonction de réinitialisation automatique pour un fonctionnement transparent et une fiabilité du système
- Sortie relais: Fournit des signaux de sortie relais lors de la détection de véhicule pour l'ouverture de porte, le contrôle des feux de circulation et le comptage de véhicules
Applications
- Systèmes de gestion du trafic
- Automatisation des portails
- Installations de parking
- Contrôle d'accès
- Contrôle des feux de circulation
- Comptage de véhicules
Présentation du produit
Indicateurs et commutateurs
- LED d'alimentation (ROUGE): S'allume pour indiquer "Marche"
- LED de détection CH1:
- Allumé fixe: Détection de véhicule
- Clignotement lent: Court-circuit de boucle ou spires insuffisantes
- Clignotement rapide: Circuit ouvert de boucle ou spires excessives
- LED de détection CH2:
- Allumé fixe: Détection de véhicule
- Clignotement lent: Court-circuit de boucle ou spires insuffisantes
- Clignotement rapide: Circuit ouvert de boucle ou spires excessives
Sélection de sensibilité
Le réglage de la sensibilité et de la fréquence est facilité par des réglages de commutateurs DIP à 7 et 10 voies:
- 8 réglages de sensibilité différents disponibles via la configuration des commutateurs DIP
- Les commutateurs DIP 6, 7 et 8 régissent la sensibilité CH1 (0,8 à 0,015)
- Les commutateurs DIP 3, 4 et 5 contrôlent la sensibilité CH2 (0,8 à 0,015)
Configuration des commutateurs
Commutateur 1 (S1) - Sélection de la fonction de boucle du canal 1:
- DIP 1 & DIP 2: Augmentation spéciale de la sensibilité pour les deux remorques (les deux canaux)
- D3, D4, D5 et Commutateur 2 D1, D2: Fonctions spéciales (Mode1, 2, 3 Détection de direction. Mode 4, 5, 6 Mode normal)
- D6 & D7 & D8 et Commutateur 2 D3 & D4 & D5: Sélection de la sensibilité CH1 et CH2 (huit niveaux)
- D9 & D10 et Commutateur 2 D6, D7: Sélection de la fréquence (20 K à 100 KHz)
Note sur le bouton de réinitialisation: Le LD-200 doit être réinitialisé chaque fois qu'une modification de réglage est apportée aux commutateurs DIP.
Directives d'installation
- La taille de coupe de la bobine doit être rectangulaire: longueur 1,0 à 2,0 mètres, largeur 0,8 à 1,2 mètres
- Évitez autant que possible les angles droits aux coins
- Utilisez des fils ferromagnétiques pour la bobine d'induction, longueur totale jusqu'à 500 mètres
- Gardez la fiche et la prise du produit en position verticale pendant l'installation
Intégration système
La série de détecteurs de boucle de véhicule double canal JUTAI LD200/202, équipée de la fonction de reconnaissance de direction, est idéale pour les scénarios d'entrée et de sortie à canal unique lorsqu'elle est intégrée avec:
- Contrôleur de porte JUTAI (Modèle: AC-11)
- Barrière levante JUTAI (Modèle: BR-110)
- Lecteur RFID longue portée JUTAI (Modèle: PUHF-9)
- Bobines de boucle résistantes aux hautes températures (Modèle: JTHT-11)
Principe de fonctionnement
Processus d'entrée
- La voiture entre dans la communauté/le parking, activant deux boucles simultanément
- Le LD-200/202 déclenche le lecteur UHF à l'entrée
- Le lecteur UHF lit l'ID de la carte et l'envoie au contrôleur via la sortie Wiegand
- Le contrôleur vérifie la validité de l'ID et émet un signal relais pour ouvrir la barrière levante
- La voiture entre, le bras de la barrière s'abaisse automatiquement
- Le LD-100/102 assure la sécurité et la fonction anti-écrasement
Processus de sortie
- La voiture quitte la communauté/le parking, passant devant le lecteur UHF intérieur
- Le LD-200/LD-202 déclenche le lecteur UHF pour lire la carte et envoyer l'ID au contrôleur
- Le contrôleur vérifie la validité de l'ID et émet un signal relais pour ouvrir la barrière levante
- La voiture sort, le bras de la barrière s'abaisse automatiquement
- Le LD-100/102 assure la sécurité et la fonction anti-écrasement
Reconnaissance de direction
La fonction de reconnaissance de direction garantit que le détecteur de boucle à double canal ne déclenche pas à nouveau le signal lorsque la voiture passe devant un autre lecteur UHF, enregistrant uniquement les enregistrements d'entrée ou de sortie dans le système.
Mode de fonctionnement indépendant
Le détecteur de boucle double canal JUTAI LD-200/202 peut également fonctionner comme deux détecteurs de boucle à canal unique indépendants, adaptés aux parkings standard un par un.
Cette configuration offre des avantages économiques en réduisant les coûts matériels associés à l'utilisation de détecteurs séparés pour chaque fonction.
