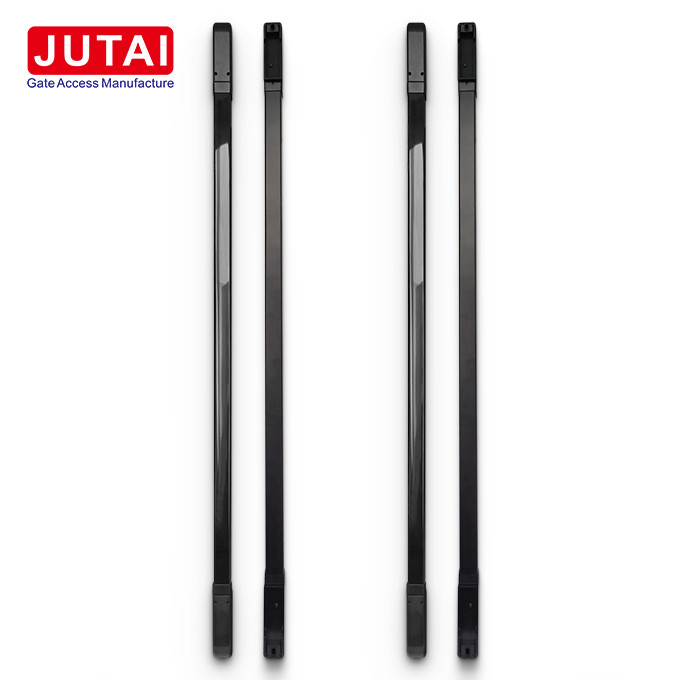

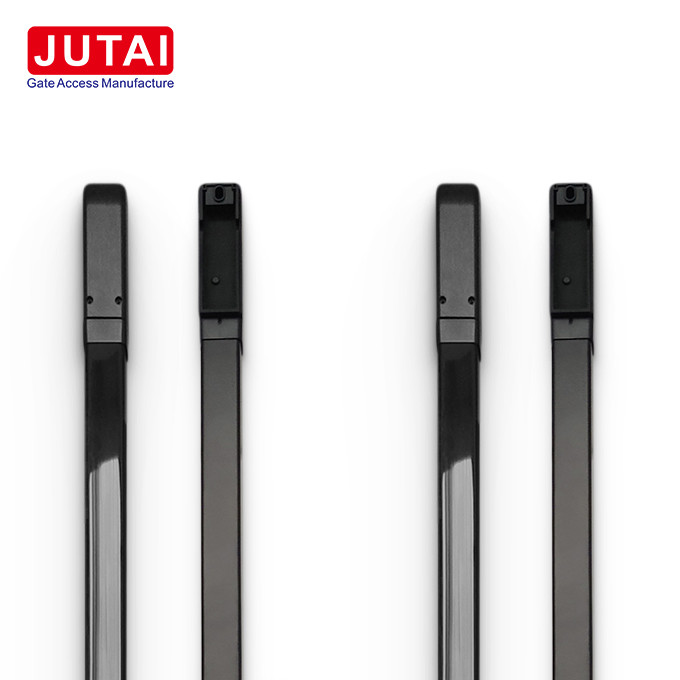

Sensor de rideau de lumière infrarouge 1m 4 faisceaux

Nom du produit: JUTAI Safety Light Curtain Sensor

Description du produit: Le capteur de rideau de lumière de sécurité JUTAI est une solution avancée conçue pour assurer la sécurité des portes industrielles, des portes barrières et des zones résidentielles.D'une hauteur d'un mètre et équipé de 4 faisceaux infrarouges, ce capteur offre une fonctionnalité et une fiabilité inégalées, conçu pour résister aux environnements difficiles et aux interférences lumineuses intenses,il offre une protection solide avec une classification IP65 imperméable à l'eau.
Principe de fonctionnement: le capteur de rideau de lumière de sécurité JUTAI fonctionne par émission, propagation, interaction, réflexion et réception de rayonnement infrarouge.Voici une ventilation détaillée de ses principes de travail:

1. Émission infrarouge: le capteur émet un faisceau infrarouge à l'aide d'un émetteur infrarouge intégré.
2. Propagation du faisceau: Ce faisceau infrarouge parcourt une trajectoire prédéfinie, créant une barrière de détection invisible.
3. Interaction cible: Lorsqu'un objet croise le faisceau, il interagit avec la lumière infrarouge en la réfléchissant, en l'absorbant ou en la dispersant.
4. Réflexion ou diffusion: Le récepteur infrarouge du capteur capte la lumière infrarouge réfléchie ou diffusée de l'objet.
5. Traitement du signal: le capteur traite le signal reçu pour analyser des attributs tels que la force et la fréquence du signal, déterminant des détails cruciaux sur l'objet, comme sa présence et sa distance.
6. Résultats de sortie: Les données traitées sont ensuite converties en signaux électriques ou numériques, qui peuvent déclencher des actions, des alarmes ou l'enregistrement des données.

Principales caractéristiques:

• Durabilité exceptionnelle: conçu pour résister aux interférences lumineuses sévères et aux conditions extérieures difficiles, avec une classification imperméable à l'eau IP65 pour une durabilité durable.
• Portée de détection étendue: une portée de détection supérieure à 15 mètres, offrant une couverture large et fiable.

Fonctionnalité:

1. Sécurité des portes industrielles: rouvre automatiquement les portes si un objet est détecté lors de la fermeture, améliorant les protocoles de sécurité.
2. Protection des portes de barrière: Parfait pour les portes de barrière, le capteur rouvre immédiatement les portes lorsqu'il détecte une personne ou un véhicule lors de la fermeture.
3. Sécurité domestique améliorée: augmente la sécurité domestique en déclenchant une sortie de relais lorsque l'entrée non autorisée est détectée, dissuadant ainsi efficacement les intrus potentiels.
4. Options de personnalisation: le capteur de rideau de lumière de sécurité peut être personnalisé dans diverses longueurs et configurations de faisceau pour répondre à des exigences spécifiques, garantissant une adaptabilité et des performances optimales.

Les spécifications:

• Modèle: PB20-16L15
• Technologie: technique optique infrarouge
• Mode de détection: détection de présence
• Nombre de poutres: 4 (peut être personnalisé)

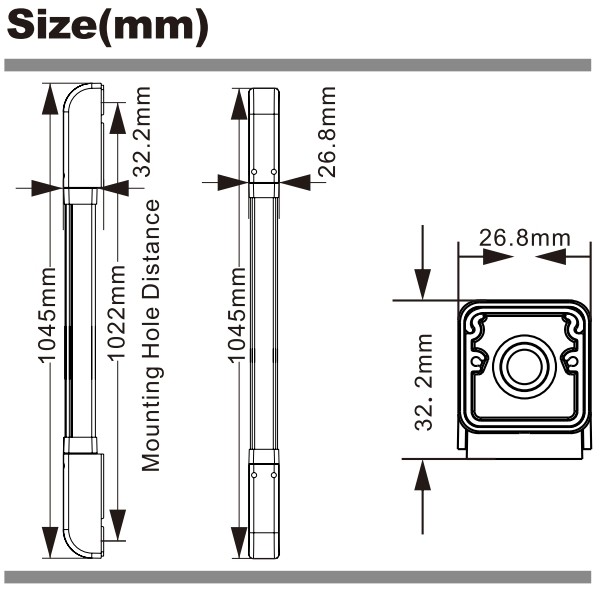

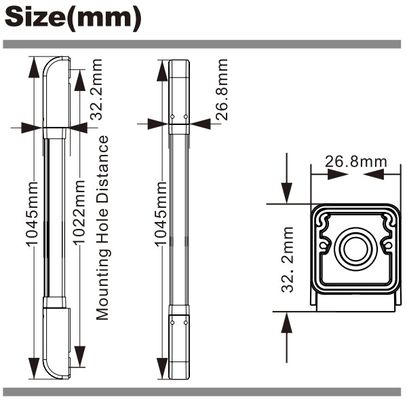

• Longueur: 1m (peut être personnalisée)
• Distance de détection: 15 m
• Voltage de fonctionnement: 12 à 24 V
• Courant de fonctionnement de l'émetteur: < 50 mA
• Courant de fonctionnement du récepteur: < 50 mA
• Temps de réponse: 50/100/150/200 ms réglable
• Temps de déclenchement: bloquer un faisceau lumineux, déclencher en 2 secondes; bloquer les 2 faisceaux adjacents ou plus, déclencher immédiatement
• Méthode de déclenchement: déclencheur à faisceau simple ou à faisceau multiple (pouvant être sélectionné)
• Température de fonctionnement: 20 à 60 °C
• Humidité relative: 90%RH au maximum; (pas de condensation)
• Détection de l'alarme: sortie câblée, relais sortie 30VDC@2A, 125VAC@1A
• Mode de sortie (modèle filaire): transmission filaire, (NO/NC)
• Angle de rotation: 180 degrés Horizontalement
• Niveau de protection IP: IP65
• Matériau: alliage d'aluminium et plastique PC

Étapes de l'opération:

Retirer les couvertures et connecter les fils:

1. Détachez les couvercles supérieur et inférieur du capteur.
2. Établissez des connexions de fil et dirigez l'extrémité du fil à travers le port filé désigné.

Position et marque des trous:

1. Confirmer la position d'installation en veillant à ce que l'émetteur et le récepteur soient alignés en parallèle.
2. Marquez avec précision les positions des trous sur le mur.

Forage et réparation:

1. Utilisez une perceuse à percussion pour faire des trous aux endroits prédéterminés.
2. Mettez des bouchons dans les trous percés et fixez-les à l'aide de vis.

Monture émetteur et récepteur:

1. Utiliser des vis M3*25 pour fixer l'émetteur et le récepteur sur le mur.
2. Connectez l'alimentation et testez l'alignement du capteur.
3. Si nécessaire, ajustez l'angle en tournant le tube en aluminium.
4. Une fois aligné, fixer fermement la vis tournante.

Remplacement des couvercles et test final:

1. Fixez les couvercles supérieur et inférieur du capteur à l'aide de vis M2*8.
2. Effectuer un essai final pour s'assurer que le capteur fonctionne correctement.

FAQ:

Quels sont quelques problèmes courants d'installation?

• Notre section FAQ aborde les problèmes d'installation potentiels et fournit des solutions complètes pour assurer un processus d'installation simplifié.

Comment puis-je résoudre les problèmes si le capteur ne fonctionne pas correctement?

• La FAQ contient des conseils détaillés de dépannage conçus pour aider à résoudre les problèmes rencontrés pendant l'installation ou les phases opérationnelles.
