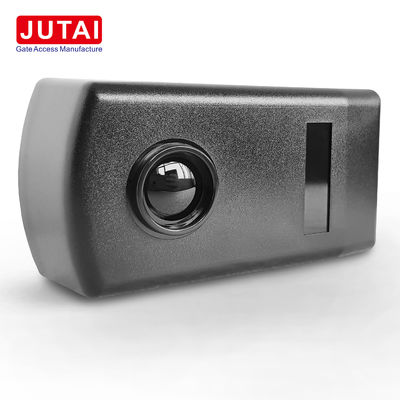

Faisceau infrarouge câblé de 30 m pour la sécurité automatique des portes

Amélioration de la sécurité et de l'efficacité grâce au capteur de faisceau infrarouge JUTAI IR-20

1Caractéristiques principales:

1.1 Détection à longue distance: avec une distance de détection remarquable allant jusqu'à 30 mètres, même en plein soleil, l'IR-20 assure une couverture étendue et des capacités de détection fiables.

1.2 Haute sensibilité: capable de détecter avec précision même les plus petits objets ou les mouvements subtils, l'IR-20 offre une sécurité et une efficacité accrues.

1.3 Temps de réponse rapide: doté de temps de réponse extrêmement rapides, l'IR-20 est idéal pour les applications nécessitant une détection rapide, assurant une action rapide et efficace.

1.4 Résistance élevée aux interférences: conçu pour résister aux interférences lumineuses environnementales, telles que la lumière du soleil ou les feux des véhicules, l'IR-20 assure des performances stables dans toutes les conditions.

1.5 Facilité d'installation: conçu pour une installation et un alignement faciles, l'IR-20 facilite l'installation et l'entretien de l'utilisateur, en minimisant les temps d'arrêt et les tracas.

2. Applications:

2.1 Portes et systèmes de contrôle d'accès automatiques: utilisés pour détecter les personnes ou les véhicules qui passent, contrôlant automatiquement l'ouverture et la fermeture des portes, assurant un contrôle d'accès en douceur.

2.2 Systèmes de sécurité: dans les applications de sécurité, l'IR-20 détecte l'entrée non autorisée, couramment utilisée pour la sécurité du périmètre, des fenêtres et des portes, améliorant ainsi les mesures de sécurité globales.

2.3 Automatisation industrielle: utilisée dans les lignes de production et les bandes transporteuses pour détecter les positions et les mouvements des objets, contrôler les opérations des machines et optimiser les processus industriels.

2.4 Gestion du stationnement: Utilisé dans les parkings pour détecter l'entrée et la sortie des véhicules, contrôler les barrières ou surveiller l'occupation des places de stationnement, afin d'assurer un flux et une gestion efficaces du trafic.

3- Instructions d'installation:

3.1 Accès à l'intérieur: ouvrir le panneau avant de la photocellule pour accéder à ses composants intérieurs.

3.2 Insert du câble et fixation de la base: insérer les câbles dans leurs fentes respectives et fixer solidement la base au mur.

3.3 Montage sur un mur ou une surface métallique: Percer des trous et insérer des vis appropriées pour le montage sur un mur ou une surface métallique.

3.4 Connexions: connecter les câbles et alimenter la cellule photoélectrique avec une tension comprise entre 12 et 24 V CC/CA.

3.5 S'assurer d'un positionnement approprié: aligner correctement la cellule photoélectrique, en veillant à ce que la LED rouge reste éteinte lorsqu'elle est correctement alignée.

3.6 Système d'essai: interrompre le faisceau infrarouge pour vérifier la réponse du relais.

3.7 Panneau avant sécurisé: remplacer le panneau avant et le fixer avec des vis fournies pour un bon fonctionnement.

4. Avantages et caractéristiques:

4.1 Intégration polyvalente: s'intègre parfaitement à tous les systèmes de commande de porte, assurant ainsi la compatibilité et la facilité d'utilisation.

4.2 Options de montage flexibles: simplifie l'installation grâce à des options de montage adaptables, y compris l'intégration du bord de la porte.

4.3 Sécurité des portes automatiques: fournit des mesures de sécurité fiables pour les portes et portes automatiques, améliorant la sécurité globale.

4.4 Large gamme d'applications: adapté à divers types de portes et à des applications industrielles, assurant une utilisation polyvalente.

4.5 Détection précise: détecte avec précision les personnes ou les objets qui passent, prévient les accidents et assure la sécurité.

4.6 Fonctionnement efficace: offre un courant de travail faible et des options de sortie polyvalentes pour des performances efficaces et fiables.

4.7 Rating imperméable à l'eau IP67: Résiste aux environnements difficiles avec une classification IP67, assurant durabilité et longévité.

5Conclusion:

En résumé, le capteur de faisceau infrarouge JUTAI IR-20 offre une sécurité et une efficacité inégalées dans diverses applications.et un processus d'installation facile, l'IR-20 assure la tranquillité d'esprit et la commodité dans divers environnements, ce qui en fait un élément indispensable des systèmes modernes de contrôle d'accès et de sécurité.




Paramètre technique

Détails de connexion du JUTAI IR-20

Guide d'installation pour la photocellule IR-20M

1Accédez à l'intérieur:

1.1 Levez le panneau avant de la photocellule pour accéder à ses composants intérieurs.

2- insertion et fixation du câble:

2.1 Insérer les câbles dans les fentes de leur boîtier.

2.2 Fixer fermement la base de la cellule photoélectrique au mur pour assurer sa stabilité.

3. Montage sur une paroi ou sur une surface métallique:

3.1 Pour le montage mural, percer trois trous de 5 ø et insérer des ancres de vis appropriées.

3.2 Pour le montage sur des surfaces métalliques, percer trois trous de 3 ø pour les vis à auto-collant.

4Faites des liens:

4.1 Connecter les câbles nécessaires à la photocellule.

4.2 Alimentation de la cellule photoélectrique avec une tension comprise entre 12 et 24 V CC/AC.

5- Assurez-vous d'avoir un bon positionnement:

5.1 Vérifier le bon positionnement, l'alignement et la connexion de la photocellule.

5.2 S'assurer que la LED rouge du récepteur reste éteinte lorsqu'elle est correctement configurée.

5.3 La LED rouge s'allume lorsque le rayon infrarouge est interrompu.

6Couverture avec panneau avant:

6.1 Une fois les connexions vérifiées, couvrir la photocellule avec le panneau avant.

6.2 Insérez-le fermement jusqu'à ce qu'il s'arrête, puis fermez-le fermement.

7Système de test:

7.1 Tester le système en interrompant plusieurs fois le faisceau infrarouge.

7.2 S'assurer d'une réponse appropriée du relais pour valider la fonctionnalité.

8Sécurisez le panneau avant:

8.1 Enfin, fixer le panneau avant en place à l'aide des vis fournies.

En suivant avec diligence ces instructions étape par étape, vous pouvez assurer la bonne installation et le bon fonctionnement de la photocellule IR-20M, améliorant ainsi la sécurité et l'efficacité de votre application.

Directives d'installation:

1. Préparer le site d'installation: choisir un emplacement approprié pour installer la cellule photo infrarouge câblée JUTAI IR-20 de 20 mètres.S'assurer que la zone est exempte d'obstructions et offre une couverture optimale pour la détection.

2. Position de montage: montez la cellule photo infrarouge à une hauteur et un angle qui permettent une couverture et une portée de détection maximales.Ayez pour objectif une surface de montage stable et sécurisée afin d'éviter tout mouvement ou désalignement..

3. Connexions de câblage: connectez les fils de la photocellule infrarouge selon le schéma de câblage ou le manuel d'utilisation fourni.Assurez-vous d'avoir une isolation adéquate et des connexions sécurisées pour éviter tout problème électrique.

4. Énergie: fournir une alimentation stable dans la plage de tension spécifiée (généralement de 12 à 24 V CC) à la photocellule infrarouge.

5. Alignement et test: Une fois installés et alimentés, alignez les lampes infrarouges pour s'assurer qu'elles sont face à face et que la distance de détection répond à vos besoins.Testez la photocellule en bloquant le faisceau infrarouge et en vérifiant la réponse du relais.

6. Réglage fin: si nécessaire, réglez l'alignement et la sensibilité de la photocellule infrarouge pour optimiser ses performances et minimiser les fausses alarmes ou les détections manquées.

7. Installation sécurisée: après confirmation du bon fonctionnement, fixer la photocellule infrarouge en place en utilisant le matériel de montage fourni.Assurez-vous que toutes les connexions sont serrées et que l'unité est protégée des facteurs environnementaux.

En suivant ces instructions d'installation méticuleusement, vous pouvez expérimenter une fiabilité et des performances de premier ordre avec la cellule photo infrarouge câblée JUTAI IR-20 de 20 mètres,fournissant une sécurité et une commodité inégalées pour vos besoins.
