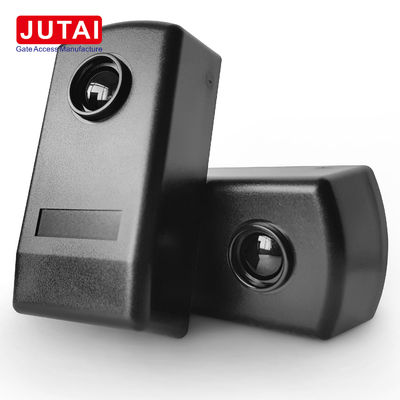

IR-20 Portée de détection de 20 m IP65 Capteur photocellulaire infrarouge filaire imperméable à l'eau pour la sécurité automatique des portes
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | IR-20 |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Type de détection | Détecteur de photons | Taille du paquet | 12.00cm * 11.70cm * 4.30cm |
|---|---|---|---|
| Poids du colis | 0.150kg | Indice IP | IP65 |
| Alimentation | 12-24 VCA/VCC | Gamme maximale | 20 mètres |
| Mettre en évidence | porte coulissante automatique capteur de porte à cellules photo infrarouges,un capteur infrarouge photocellulaire à faisceau unique câblé,capteur photocellule infrarouge de porte de balancement automatique |
||
Description de produit
Capteur de photocellule infrarouge filaire à faisceau unique pour portes automatiques coulissantes et battantes
Photocellule à capteur infrarouge à faisceau unique filaire pour portes automatiques coulissantes et battantes, fenêtres
Améliorer la sécurité et l'efficacité avec le capteur infrarouge JUTAI IR-20
Le capteur infrarouge JUTAI IR-20 est un appareil de pointe conçu pour améliorer la sécurité et l'efficacité dans diverses applications. Avec ses fonctionnalités avancées et sa conception robuste, ce capteur est idéal pour une large gamme d'environnements, garantissant une protection complète et des performances optimales.
Caractéristiques principales
| Caractéristique | Description |
|---|---|
| Large portée de détection | Couvre jusqu'à 30 mètres, assurant une couverture extérieure complète. |
| Sensibilité améliorée | Détecte les mouvements ou objets subtils, renforçant les mesures de sécurité. |
| Temps de réponse rapide | Identifie rapidement les menaces potentielles pour une action rapide. |
| Résistant aux interférences | Maintient des performances constantes malgré les interférences lumineuses ambiantes. |
| Installation conviviale | Simplifie la configuration et l'alignement, réduisant les temps d'arrêt et la maintenance. |
Applications
| Application | Description |
|---|---|
| Contrôle d'accès transparent | Facilite le passage fluide des personnes ou des véhicules, améliorant la sécurité et la commodité. |
| Mesures de sécurité robustes | Détecte efficacement les entrées non autorisées, fortifiant la sécurité des périmètres, des fenêtres et des portes. |
| Optimisation industrielle | Optimise les lignes de production en détectant avec précision les positions et les mouvements des objets. |
| Gestion efficace du stationnement | Gère l'entrée et la sortie des véhicules, assurant un flux de trafic fluide et une utilisation optimale des places de parking. |
Instructions d'installation
- Accéder à l'intérieur : Soulevez délicatement le panneau avant pour révéler les composants intérieurs pour un accès facile pendant l'installation.
- Insertion des câbles et fixation de la base : Insérez soigneusement les câbles dans les fentes du boîtier désignées. Fixez solidement la base au mur à l'aide du matériel de montage approprié pour assurer stabilité et fiabilité.
- Montage sur mur ou surface métallique : Percez trois trous de 5 mm pour le montage mural et insérez des chevilles appropriées pour ancrer solidement la photocellule. Pour les surfaces métalliques, percez trois trous de 3 mm et utilisez des vis autotaraudeuses pour une fixation sécurisée.
- Effectuer les connexions : Connectez les câbles nécessaires, en assurant une isolation adéquate et des connexions sécurisées. Alimentez la photocellule dans la plage de tension spécifiée (12-24V CC/CA) pour un fonctionnement optimal.
- Assurer le bon positionnement : Vérifiez le positionnement, l'alignement et la connexion corrects des composants de la photocellule pour optimiser les performances. Confirmez que l'indicateur LED rouge reste éteint lorsqu'il est correctement configuré, ne s'allumant que lorsque le faisceau infrarouge est interrompu.
- Couvrir avec le panneau avant : Une fois les connexions vérifiées, couvrez la photocellule avec le panneau avant. Insérez fermement le panneau avant jusqu'à ce qu'il soit bien ajusté, en le fermant solidement pour protéger les composants internes.
- Tester le système : Effectuez un test système approfondi en interrompant intentionnellement le faisceau infrarouge plusieurs fois. Observez et confirmez la réponse correcte du relais pour valider la fonctionnalité de la photocellule.
- Sécuriser le panneau avant : Enfin, fixez solidement le panneau avant à l'aide des vis fournies pour vous assurer qu'il reste bien attaché à la photocellule.
Instructions d'installation pour la photocellule infrarouge filaire JUTAI IR-20 de 20 mètres
- Préparer le site d'installation : Choisissez un emplacement approprié assurant une couverture optimale pour la détection. Assurez-vous que la zone est dégagée de toute obstruction pour éviter les interférences.
- Position de montage : Montez la photocellule infrarouge à une hauteur et un angle appropriés pour une couverture et une portée de détection maximales. Utilisez une surface de montage stable et sécurisée pour éviter tout mouvement ou désalignement.
- Connexions de câblage : Référez-vous au schéma de câblage fourni ou au manuel d'utilisation pour une connexion correcte des fils. Assurez-vous que toutes les connexions sont solidement isolées pour éviter les problèmes électriques.
- Alimentation : Fournissez une alimentation stable dans la plage de tension spécifiée (12-24V CC). Vérifiez la polarité et la tension pour éviter d'endommager l'unité pendant l'installation.
- Alignement et tests : Alignez les lampes infrarouges pour qu'elles se fassent face pour une couverture de détection appropriée. Testez la photocellule en obstruant le faisceau infrarouge et vérifiez la réponse du relais pour la fonctionnalité.
- Réglage fin : Ajustez l'alignement et les paramètres de sensibilité si nécessaire pour optimiser les performances. Minimisez les fausses alarmes ou les détections manquées en ajustant finement la photocellule.
- Installation sécurisée : Après avoir confirmé le bon fonctionnement, fixez solidement la photocellule à l'aide du matériel de montage fourni. Assurez-vous que toutes les connexions sont serrées et que l'unité est protégée des facteurs environnementaux.
En suivant méticuleusement ces instructions d'installation, vous pouvez garantir une fiabilité et des performances de premier ordre avec la photocellule infrarouge filaire JUTAI IR-20 de 20 mètres, offrant une sécurité et une commodité inégalées pour vos besoins.
Conclusion
Le capteur infrarouge JUTAI IR-20 offre des performances inégalées, garantissant sécurité et commodité dans divers environnements. Ses fonctionnalités avancées, ses capacités de détection précises et son installation conviviale en font un élément indispensable pour les systèmes modernes de contrôle d'accès et de sécurité.
À propos de JUTAI
JUTAI est un leader pionnier dans le développement de technologies avancées de sécurité et de sûreté. Avec une équipe de R&D solide et une vaste expérience dans l'industrie, nous nous engageons à fournir des solutions innovantes et de haute qualité qui répondent aux besoins évolutifs de nos clients. Notre dévouement à la personnalisation et à l'excellence garantit que nous pouvons adapter nos produits à vos exigences spécifiques, en fournissant les solutions de sécurité les plus efficaces et les plus fiables disponibles.
Spécifications techniques
| Caractéristique | Spécification |
|---|---|
| Alimentation | 12-24VAC/VDC |
| Portée max. | 20 mètres |
| Température de fonctionnement | -10 à +60°C |
| Courant de travail max. TX | 25mA |
| Courant de travail max. RX | 35mA |
| Contact relais max. | 500mA à 48VAC/VDC |
| Indice de protection IP | IP65 avec caoutchouc |
Détails de connexion du JUTAI IR-20
Informations de commande des capteurs de faisceau photocellule JUTAI
Après plusieurs années de développement, nous avons développé une gamme complète de produits infrarouges, allant du modèle filaire de 20 mètres, au modèle sans fil de 30 mètres, au capteur infrarouge réfléchissant de 7 mètres, et aux groupes de photocellules rideaux. Pour des informations spécifiques, veuillez vous référer à notre liste d'informations de commande.
