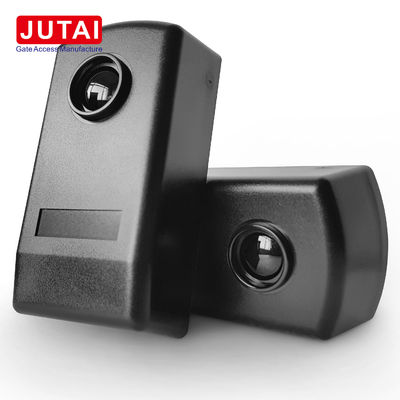

Capteur de porte photocellulaire infrarouge à faisceau unique câblé pour portes coulissantes automatiques
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | IR-20 |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay et ainsi de suite. |
| Capacité d'approvisionnement | 1000 pièces par mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Classification de propriété intellectuelle | Pour la protection contre la corrosion | Code du SH | 8531901000 |
|---|---|---|---|
| Taille du colis | 12.00cm * 11.70cm * 4.30cm | Poids brut du colis | 0.150kg |
| Type de détection | Détecteur de photons | Le type | Avec câble |
| Mettre en évidence | porte coulissante automatique capteur de porte à cellules photo infrarouges,un capteur infrarouge photocellulaire à faisceau unique câblé,capteur photocellule infrarouge de porte de balancement automatique |
||
Description de produit
Capteur infrarouge à faisceau simple câblé Photocellule pour portes coulissantes automatiques
Amélioration de la sécurité et de l'efficacité grâce au capteur de faisceau infrarouge JUTAI IR-20
Le capteur de faisceau infrarouge JUTAI IR-20 est un dispositif de pointe conçu pour améliorer la sécurité et l'efficacité dans diverses applications.ce capteur est idéal pour un large éventail d'environnements, assurant une protection complète et des performances optimales.
Principales caractéristiques
| Caractéristique | Définition |
|---|---|
| Large portée de détection | Couvre jusqu'à 30 mètres, assurant une couverture extérieure complète. |
| Une sensibilité accrue | Détecte des mouvements ou des objets subtils, renforçant les mesures de sécurité. |
| Temps de réponse rapide | Identifie rapidement les menaces potentielles pour une action rapide. |
| Résistant aux interférences | Maintient une performance constante malgré les interférences lumineuses environnementales. |
| Installation conviviale | Simplifie la configuration et l'alignement, réduisant les temps d'arrêt et la maintenance. |
Applications
| Application du projet | Définition |
|---|---|
| Contrôle d'accès sans faille | Facilite le passage en douceur des personnes ou des véhicules, améliorant la sécurité et la commodité. |
| Des mesures de sécurité rigoureuses | Détecte efficacement l'entrée non autorisée, la fortification du périmètre, la fenêtre et la sécurité de la porte. |
| Optimisation industrielle | Optimise les lignes de production en détectant avec précision les positions et les mouvements des objets. |
| Gestion efficace des parkings | Gère l'entrée et la sortie des véhicules, assurant un flux de circulation harmonieux et l'utilisation des places de stationnement. |
Instructions d'installation
| Pas à pas | Définition |
|---|---|
| Accès à l'intérieur | 1.1 Levez doucement le panneau avant pour révéler les composants intérieurs afin de faciliter l'accès pendant l'installation. |
| Insert du câble et fixation de la base | 2.1 Insérez soigneusement les câbles dans les fentes de boîtier désignées. 2.2 Fixez la base au mur en utilisant un matériel de montage approprié pour assurer sa stabilité et sa fiabilité. |
| Montage sur un mur ou une surface métallique | 3.1 Forer trois trous de 5 ø pour le montage murale et insérer des ancrages de vis appropriés pour ancrer fermement la photocellule.Percer trois trous 3 ø et utiliser des vis auto-collantes pour une fixation sûre. |
| Faites des liens | 4.1 Connectez les câbles nécessaires, en assurant une isolation adéquate et des connexions sécurisées. 4.2 Apportez de l'alimentation à la photocellule dans la plage de tension spécifiée (12-24 V CC/CA) pour un fonctionnement optimal. |
| Assurez- vous d'avoir le bon emplacement | 5.1 Vérifier le bon positionnement, l'alignement et la connexion des composants des cellules photoélectriques afin d'optimiser les performances. 5.2 Confirmer que l'indicateur LED rouge reste éteint lorsqu'il est correctement configuré.éclairant uniquement lorsque le faisceau infrarouge est interrompu. |
| Couverture avec panneau avant | 6.1 Une fois les connexions vérifiées, couvrez la cellule photoélectrique avec le panneau avant. |
| Système d'essai | 7.1 Effectuer un essai approfondi du système en interrompant intentionnellement le faisceau infrarouge à plusieurs reprises. 7.2 Observer et confirmer la bonne réponse du relais pour valider la fonctionnalité de la photocellule. |
| Panneau avant sécurisé | 8.1 Enfin, fixer solidement le panneau avant à l'aide des vis fournies pour s'assurer qu'il reste fixé à la cellule photoélectrique. |
Directives d'installation pour la photocellule infrarouge câblée JUTAI IR-20 de 20 mètres
| Pas à pas | Définition |
|---|---|
| Préparer le site d'installation | Choisissez un emplacement approprié pour assurer une couverture optimale pour la détection. |
| Position de montage | Mettez la cellule photo infrarouge à une hauteur et à un angle appropriés pour une couverture et une plage de détection maximales. |
| Connexions de câblage | Veillez à ce que toutes les connexions soient bien isolées pour éviter les problèmes électriques. |
| Énergie | Fournir une alimentation stable dans la plage de tension spécifiée (12-24 V CC). |
| L'alignement et les essais | Aligner les lampes infrarouges face à face pour une couverture de détection adéquate, tester la photocellule en bloquant le faisceau infrarouge et vérifier la fonctionnalité du relais. |
| Le réglage fin | Ajustez l'alignement et les réglages de sensibilité selon les besoins pour optimiser les performances. |
| Installation sécurisée | Après confirmation du bon fonctionnement, fixer la photocellule en toute sécurité à l'aide du matériel de montage fourni. Assurez-vous que toutes les connexions sont serrées et que l'appareil est protégé des facteurs environnementaux. |
En suivant scrupuleusement ces directives d'installation, vous pouvez assurer une fiabilité et des performances de premier ordre avec la cellule photo infrarouge câblée JUTAI IR-20 de 20 mètres,fournissant une sécurité et une commodité inégalées pour vos besoins.
Conclusion
Le capteur de faisceau infrarouge JUTAI IR-20 offre des performances inégalées, assurant sécurité et commodité dans divers environnements.Il est indispensable pour les systèmes modernes de contrôle d'accès et de sécurité..
À propos de JUTAI
Avec une solide équipe de R&D et une vaste expérience de l'industrie, nous nous engageons à fournir des produits de haute qualité,Des solutions innovantes répondant aux besoins en constante évolution de nos clientsNotre dévouement à la personnalisation et à l'excellence garantit que nous pouvons adapter nos produits à vos besoins spécifiques, en fournissant les solutions de sécurité les plus efficaces et les plus fiables disponibles.
Paramètre technique
| Caractéristique | Spécification |
|---|---|
| Énergie | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Max. portée | 20 mètres |
| Température de fonctionnement | -10 à +60°C |
| Max. TX Courant de travail | 25 mA |
| Max. RX Courant de fonctionnement | 35 mA |
| Contact avec le relais. | Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être égale ou supérieure à 500 mA. |
| Classification de propriété intellectuelle | IP65 avec caoutchouc |
Détails de connexion du JUTAI IR-20
JUTAI Informations relatives à la commande de capteurs de faisceau de cellules photos
Après plusieurs années de précipitation et de développement, nous avons développé une gamme complète de groupes de produits infrarouges, allant du modèle câblé de 20 mètres au modèle sans fil de 30 mètres,Capteur infrarouge réfléchi de 7 mètresPour des informations spécifiques, veuillez consulter notre liste d'informations de commande.
