Capteur de boucle à double canal LD-200 pour détecteur d'accès au véhicule

Lieu d'origine Chine
Nom de marque JUTAI
Certification CE
Numéro de modèle LD-200
Quantité de commande min 1
Prix negotiable
Détails d'emballage dessin animé
Délai de livraison 5 - 8 jours ouvrables
Conditions de paiement T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Capacité d'approvisionnement 1000 pièces par mois
Détails sur le produit
Sensibilité 20 à 2000 μH Réglage de la sensibilité Sélectionnable par 16 voies/ Plus élevé 0,010% Dl/L/Plus bas 2,56%
Opération de fonctionnement -40 ~ +70℃ Temps de réponse Le temps de mise en marche est de 10 à 90 ms/depuis la mise en marche de 10 à 90 ms
Spécification 13.6*8,6*5,2 mm Pouvoir 110 à 240 VAC (48 à 63 Hz)
Fréquence Commutateur à quatre étapes sélectionnable : 20-80 KHz Humidité Jusqu'à 95% d'humidité relative sans condensation
Protection des circuits Revêtement conforme sur le PCB et tous les composants Relations Support de prise-11 broches mâle (JEDEC B11-88)
Taille 75 mm x 43 mm x 110 mm ABS Oui
Mettre en évidence

Capteur de boucle d'accès à la barrière de stationnement

,

Sensor de boucle à double canal LD-200

,

Détecteur de véhicule Capteur de boucle

Laisser un message
Description de produit

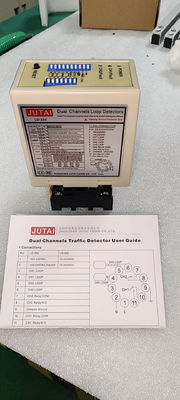

Détecteur de boucle double canal LD-200 pour barrière de parking
Détecteur de boucle de véhicule professionnel à double canal

Le détecteur de trafic JUTAI à double canal (LD-200/202) est conçu pour détecter les véhicules et assurer une surveillance fiable du trafic pour les systèmes de contrôle d'accès de parking.

Double Channel Car Parking Management Inductive Loop Detector
Caractéristiques principales
Fonctionnement à double canal

Détecte les véhicules sur deux boucles séparées (CH1 et CH2) pour une surveillance complète

Indicateurs visuels

LED d'alimentation (ROUGE) indique "Alimentation activée", les LED de détection CH1 et CH2 indiquent la détection du véhicule et l'état de la boucle

Paramètres réglables

Réglage de la sensibilité et de la fréquence via des commutateurs DIP pour un fonctionnement personnalisé

Modes de fonctionnement multiples

Divers modes pour la détection de direction et le fonctionnement normal avec fonction de réinitialisation

Avantages techniques
  • Conception compacte : Boîtier bien conçu pour une intégration facile dans les systèmes existants
  • Diagnostic complet : Diagnostic précis des problèmes de boucle et d'installation
  • Temps de présence sélectionnable : La sortie peut être limitée à un temps fixe pendant que le véhicule reste sur la boucle
  • Gestion de la fréquence : Élimine les interférences entre les boucles adjacentes grâce aux réglages de fréquence
  • Détection de direction : Le mouvement de CH1 vers CH2 déclenche le relais CH1 ; le mouvement de CH2 vers CH1 déclenche le relais CH2
  • Contrôle de la sensibilité : Réglable via les paramètres des commutateurs DIP à 7 et 10 voies
Professional 110-240VAC Double Channel Vehicle Loop Detector
Modes de fonctionnement

Le détecteur de la série LD-200 peut être configuré pour l'un des modes suivants :

  • Mode de présence
  • Mode impulsionnel
  • Mode de présence logique AB (fonctionnement de barrière)
  • Mode impulsionnel logique AB (logique de comptage)
Multi-type voltage vehicle loop detection sensors
Spécifications techniques
Spécification Détails
Inductance de boucle 20-2000μH
Sensibilité Sélectionnable sur 8 voies
Plus haute : 0,015 % DL/L
Plus basse : 0,8 % DL/L
Fréquence Sélectionnable sur quatre niveaux : 20-80 KHz
Alimentation requise 110-240VAC (48 à 62 Hz)
12-24VDC (48 à 62 Hz)
Température de fonctionnement -40℃ à +70℃ (-111℉ à +158℉)
Temps de réponse 10-90 MS
Indications visuelles LED d'alimentation : Rouge
LED de canal : Verte
Humidité Jusqu'à 95 % d'humidité relative sans condensation
Taille 75 mm x 43 mm x 110 mm
Loop Detector specifications
Applications
  • Systèmes de portails automatiques
  • Contrôle des feux de circulation
  • Mécanismes d'entraînement de portail
  • Barrières de fonctionnement
  • Systèmes de guidage de parking
  • Activation des distributeurs de cartes dans les parkings
  • Contrôle des barrières de parking
  • Contrôle d'accès des véhicules
  • Systèmes de contrôle du trafic / de péage
  • Systèmes de comptage de véhicules
  • Portes et portails motorisés
  • Bornes de sécurité / volets roulants / portes de garage
  • Systèmes de déclenchement de caméra
Schéma de connexion
Double Channel Loop Detector Connection Diagram
Fonctions des indicateurs
  • LED d'alimentation (ROUGE) : Indique "Alimentation activée"
  • LED de détection CH1 :
    • Allumée en continu : Détection de véhicule
    • Clignotement lent : Court-circuit de boucle ou spires insuffisantes
    • Clignotement rapide : Circuit ouvert de boucle ou spires excessives
  • LED de détection CH2 :
    • Allumée en continu : Détection de véhicule
    • Clignotement lent : Court-circuit de boucle ou spires insuffisantes
    • Clignotement rapide : Circuit ouvert de boucle ou spires excessives
Configuration des commutateurs

Le réglage de la sensibilité et de la fréquence s'effectue via les paramètres des commutateurs DIP à 7 et 10 voies :

Switch Configuration Diagram
Exigence de réinitialisation : Le LD-200 doit être réinitialisé chaque fois qu'une modification est apportée aux commutateurs DIP.
Directives d'installation
  • Utiliser des fils ferromagnétiques pour la bobine d'induction (longueur totale jusqu'à 500 mètres)
  • Taille de coupe de la bobine : Rectangle 1,0-2,0 m de longueur × 0,8-1,2 m de largeur
  • Éviter les angles droits aux coins
  • Maintenir le connecteur et la prise du produit en position verticale pendant l'installation
Coil Installation Overview Proper Installation Orientation
Principe de fonctionnement
Processus d'entrée Processus de sortie
  1. Les deux bobines de boucle détectent l'entrée de la voiture
  2. Le LD-200/202 déclenche le lecteur UHF à l'entrée
  3. Le lecteur UHF envoie l'ID au contrôleur (AC-11)
  4. Le contrôleur émet un signal de relais pour ouvrir la barrière
  5. La voiture entre et la barrière se ferme automatiquement
  6. Le LD-100/102 assure la sécurité et la fonction anti-écrasement
  1. La voiture passe devant le lecteur UHF lors de la sortie
  2. Le LD-200/202 déclenche le lecteur UHF pour lire l'ID de la carte
  3. Le contrôleur vérifie la validité de l'ID et ouvre la barrière
  4. La voiture sort pendant que le bras de la barrière se ferme automatiquement
  5. Le LD-100/102 assure la sécurité et la fonction anti-écrasement
Guide de dépannage
Symptômes Solution
Le détecteur ne fonctionne pas Appuyer sur le bouton de réinitialisation
L'indicateur LED rouge n'est pas complètement allumé Vérifier l'alimentation
Le voyant vert clignote lentement Court-circuit de boucle ou spires insuffisantes - réduire la fréquence ou ajouter des spires
Le voyant vert clignote plus rapidement Circuit ouvert de boucle ou spires excessives - augmenter la fréquence ou retirer des spires
Documentation supplémentaire
Loop Detector Technical Diagram 1 Loop Detector Technical Diagram 2 Loop Detector Technical Diagram 3 Loop Detector Application Diagram 1 Loop Detector Application Diagram 2
