Distributeur de tickets d'entrée/sortie de parking - Description du produit

I. Présentation du produit

II. Principales fonctionnalités

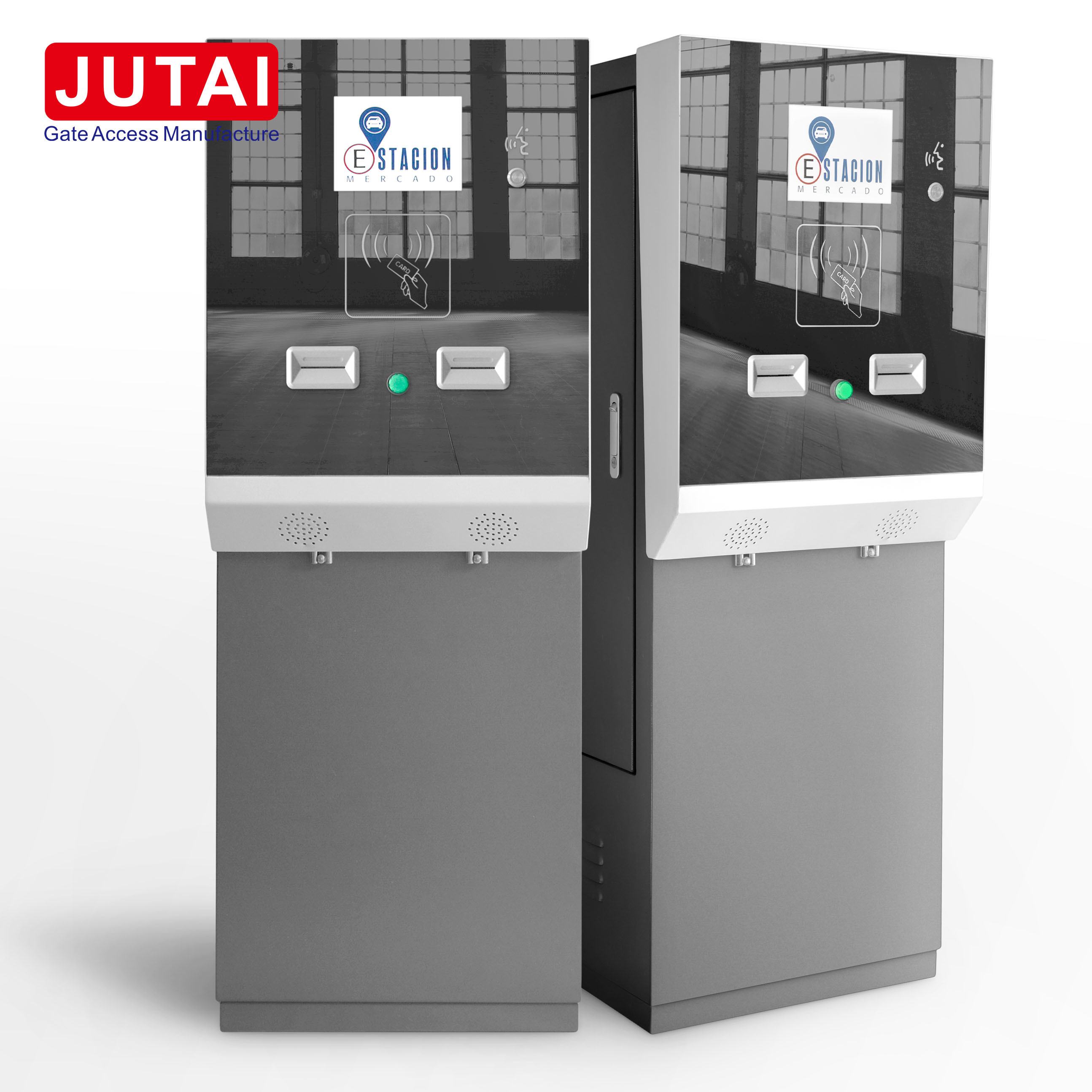

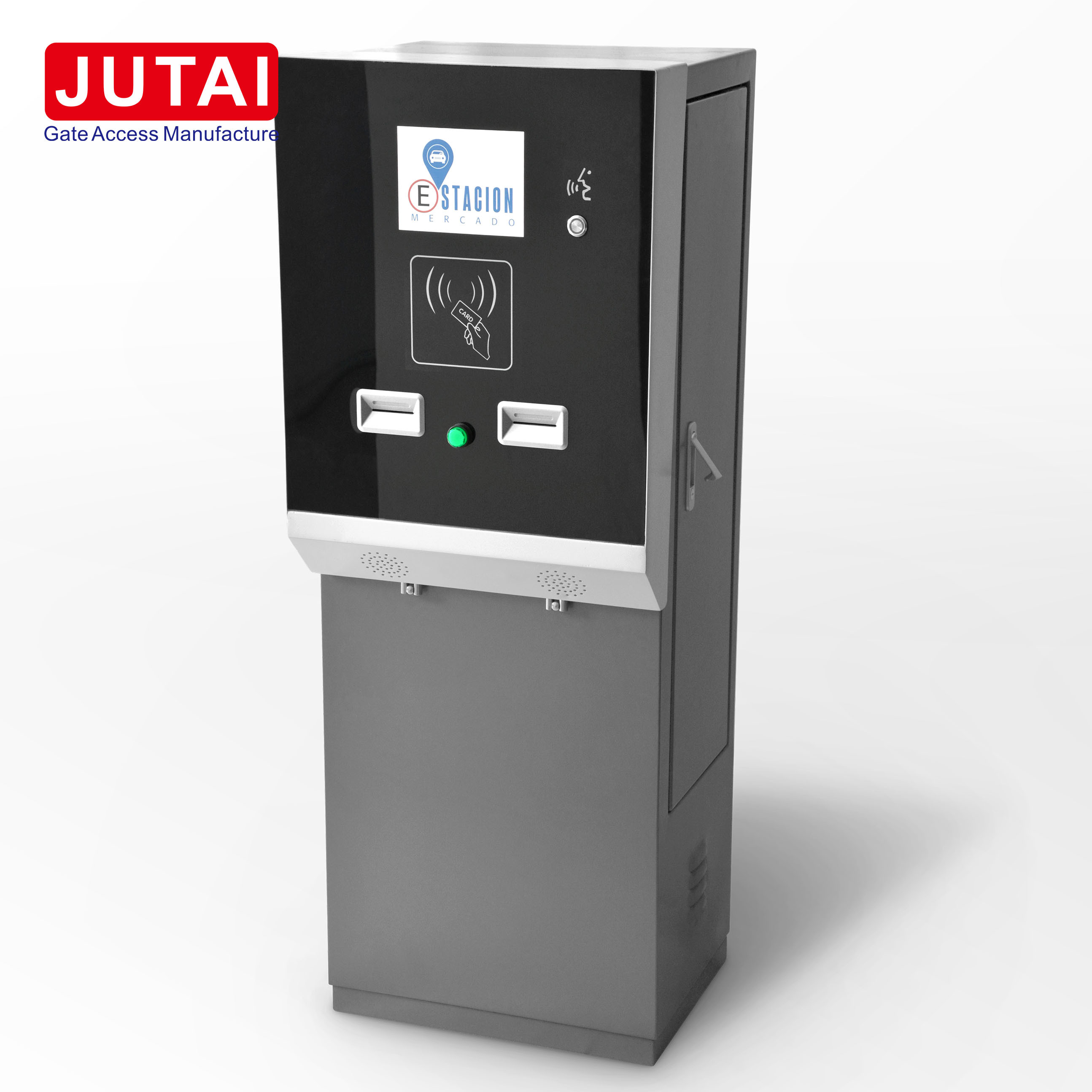

A. Conception conviviale

• La boîte à tickets présente une conception de boîtier unique avec des panneaux avant et deux panneaux latéraux qui peuvent être ouverts, facilitant le câblage interne et la maintenance sans effort.
• Équipé de boutons d'émission et de collecte de cartes, ainsi que de fentes pour cartes éclairées, l'ensemble du processus est guidé par des invites vocales claires et des instructions d'affichage intuitives, garantissant une expérience utilisateur fluide.

B. Capacités améliorées de gestion des cartes

• À l'entrée, des distributeurs de cartes doubles sont installés, doublant la capacité de stockage des cartes et réduisant efficacement la fréquence de réapprovisionnement manuel des cartes. Cela minimise non seulement la charge de travail des opérateurs, mais rationalise également le processus d'entrée des véhicules.
• La sortie est équipée de collecteurs à double carte, fournissant un système redondant dans lequel la panne d'un collecteur ne perturbe pas le fonctionnement normal. Cette redondance réduit considérablement la probabilité d'embouteillages causés par des problèmes de collecte de cartes.

C. Détection et différenciation des véhicules

• Le système intégré de double capteur de sol est conçu pour distinguer avec précision les motos et les petits véhicules. Cela permet la mise en œuvre de différents calculs tarifaires en fonction des types de véhicules, offrant ainsi un système de facturation plus flexible et plus équitable.

D. Communication rentable

• Dotée d'un bouton d'interphone et d'un microphone intégrés, la billetterie prend en charge la fonctionnalité d'interphonie LAN via un logiciel dédié. Cela élimine le besoin d’installations d’interphone supplémentaires, ce qui entraîne des économies sur l’ensemble du projet.

E. Surveillance de l'état des portes

• L'interface de retour du portail offre une représentation visuelle en temps réel de l'état du portail et de ses connexions périphériques sur le logiciel de gestion. Cela permet aux opérateurs d’avoir un contrôle complet et une connaissance des points d’accès à tout moment.

F. Durabilité de qualité industrielle

• Conçue pour résister à des conditions extrêmes, la billetterie peut fonctionner parfaitement dans une large plage de températures allant de -40°C à 85°C. Cela garantit des performances fiables 24h/24 et 7j/7, ce qui le rend adapté à divers environnements.

G. Installation et connectivité faciles

• Dotée d'une interface RJ45 pour la connexion LAN, la billetterie peut établir automatiquement une connexion avec le logiciel de gestion une fois l'adresse IP du serveur configurée. Cela simplifie le processus d'installation et de mise en service, économisant à la fois du temps et des efforts.

H. Valeur ajoutée commerciale

• En plus de ses fonctions principales de gestion du stationnement, le système offre également des capacités de publicité commerciale. Cela offre une opportunité de génération de revenus supplémentaires grâce à des affichages publicitaires ciblés.

III. Spécifications du produit

A. Spécifications matérielles

B. Méthode de câblage et remarques

1. Schéma de câblage: L'alimentation électrique (110 ~ 220VAC) est connectée à la billetterie, qui est ensuite mise en réseau avec l'ordinateur de gestion via un commutateur et des contrôleurs RJ45. Le schéma fourni illustre les connexions des périphériques externes.
2. Précautions de câblage:
   • Compte tenu du câblage interne complexe de la billetterie, préconfiguré en usine, il est indispensable de suivre le schéma de raccordement externe.
   • Lors du câblage de la boucle d'induction de terre, le strict respect du principe de la paire torsadée est requis, la paire torsadée étant connectée au capteur de détection de terre. Ne pas le faire peut conduire à une détection inexacte de l’entrée et de la sortie du véhicule.
   • En cas de divergences entre les positions de l'interface de câblage dans le schéma et l'appareil réel, reportez-vous aux marquages ​​sur l'appareil réel pour un câblage précis.

C. Diagramme des dimensions du produit

IV. Spécifications des composants internes

A. Contrôleur

1. Principales fonctionnalités:
   • Construit avec une conception robuste de qualité industrielle, le contrôleur peut fonctionner de manière stable dans une plage de température de -40°C à 85°C. Il est équipé d'une minuterie de surveillance pour éviter les pannes du système et garantir un fonctionnement ininterrompu.
   • L'interface TCP/IP haut débit permet une communication rapide et efficace, tout en simplifiant le processus de câblage.
   • Il fournit une DLL (Dynamic Link Library), permettant une intégration et des appels de fonctions faciles dans différents langages de programmation, facilitant la mise en œuvre de fonctionnalités complexes.
   • Plusieurs interfaces de communication sont disponibles pour répondre aux diverses exigences de l'industrie et garantir une connectivité transparente avec d'autres appareils.
   • Avec trois sorties de contrôle de la lumière, il peut gérer efficacement les lumières LED 5-24 V, améliorant ainsi l'affichage visuel et le guidage de l'utilisateur.
   • Les trois entrées d'induction au sol permettent une détection du type de véhicule en temps réel, permettant une émission précise de cartes et une impression de tickets papier en fonction du type de véhicule détecté.
   • Trois entrées de bouton sont fournies pour différentes fonctions opérationnelles, permettant une interaction intuitive avec l'utilisateur.
   • Le contrôle de double portail avec isolation assure un contrôle simultané et indépendant de deux portails, permettant des opérations d'entrée et de sortie en douceur.
   • Le retour d'information à double porte avec entrée d'isolation permet une surveillance précise de l'état du commutateur de porte, améliorant ainsi la sécurité et la conscience opérationnelle.
   • Les doubles interfaces distributeur/collecteur de cartes offrent une flexibilité dans la connexion de plusieurs dispositifs de gestion de cartes, optimisant ainsi le processus de gestion des cartes.
   • Un bouton multifonctionnel est inclus pour la réinitialisation du système, la restauration des paramètres par défaut et le mode de mise à niveau forcée, garantissant une gestion et une maintenance faciles du système.
   • L'accès aux pages Web back-end permet une configuration pratique des adresses IP locales et de destination sur la carte de contrôle, améliorant ainsi les capacités de gestion du réseau.
   • Les numéros de port de communication personnalisables évitent les conflits avec les systèmes existants, garantissant une intégration transparente dans divers environnements réseau.
   • La prise en charge des écrans d'affichage LED et LCD externes permet une interactivité et un affichage d'informations améliorés, fournissant aux utilisateurs des instructions claires et des mises à jour d'état.
   • Le système prend en charge les mises à niveau en ligne et sur carte SD, garantissant un accès facile aux dernières fonctionnalités et améliorations et simplifiant la maintenance du système.
   • L'extérieur du contrôleur comporte une coque en aluminium dotée d'une technologie d'impression laser, offrant une dissipation efficace de la chaleur, des marquages ​​de texte clairs et une apparence esthétique.

B. Écran LCD

1. Principales caractéristiques:
   • Conçu et fabriqué selon les normes industrielles, l'écran LCD est adapté aux environnements à haute température à l'intérieur de la billetterie, avec une plage de températures de fonctionnement de -30°C à +70°C.
   • Bénéficiant d'une luminosité ultra-élevée de 900 nits, il assure une visibilité claire même en plein soleil et présente un grand angle de vision pour une expérience utilisateur optimale.
   • L'horloge RTC intégrée conserve les données horaires même en cas de panne de courant, avec récupération automatique de l'heure à la mise sous tension, garantissant ainsi un chronométrage précis et une synchronisation du système.
   • La luminosité du rétroéclairage est réglable sur 64 niveaux, permettant un fonctionnement économe en énergie la nuit ou dans des conditions de faible luminosité.
   • Avant de quitter l'usine, l'écran LCD subit un processus de vieillissement de 24 heures pour garantir des performances fiables et stables à la livraison.

C. Distributeur de cartes

1. Principales caractéristiques:
   • Conçu avec une durabilité de qualité industrielle, le distributeur de cartes est résistant à l'usure et à la corrosion, ce qui le rend adapté à divers environnements difficiles, notamment les températures élevées et les conditions poussiéreuses.
   • Le mécanisme de la carte à poils à friction imite l'action d'une main humaine, garantissant une distribution fiable des cartes et une forte adaptabilité aux différents types de cartes.
   • Équipé d'un système de surveillance matériel et d'un micro système d'exploitation en temps réel intégré, le distributeur de cartes garantit un fonctionnement fiable et continu, minimisant le risque de panne du système.
   • La fonction de pré-émission de la carte accélère considérablement le processus d'émission de la carte, réduisant ainsi efficacement les temps d'attente des véhicules et améliorant la fluidité du trafic.
   • Des alarmes sonores automatiques se déclenchent en cas de niveaux de cartes faibles, de plateaux de cartes vides ou de pannes du système, garantissant ainsi une intervention rapide de l'opérateur. Le système dispose également d'une fonction de réinitialisation automatique après 100 secondes d'alarme d'erreur.
   • Il offre des interfaces de contrôle de niveau RS232 et E/S, offrant une flexibilité dans l'intégration et le fonctionnement du système.
   • Avec une capacité élevée de recyclage de cartes de plus de 40 cartes et une alarme sonore de carte pleine, le distributeur de cartes assure une gestion efficace des cartes.
   • La fonction de récupération de sécurité améliorée empêche la perte malveillante de la carte, améliorant ainsi la sécurité du processus de traitement des cartes.
   • La conception de la boîte à cartes empilable permet une extension flexible de la capacité de stockage des cartes, s'adaptant aux différentes exigences d'utilisation.
   • L'épaisseur de la carte peut être ajustée dans une plage de 0,3 mm à 2,5 mm (réglée en usine à 0,8 mm), pour s'adapter à différents matériaux de carte.
   • La conception d'installation sur rail coulissant simplifie l'installation et le retrait du distributeur de cartes, rendant la maintenance et l'entretien rapides et pratiques.
   • Fabriqué selon des techniques de production entièrement moulées, le distributeur de cartes garantit une grande précision du produit et une qualité constante.

D. Récepteur de carte

1. Principales caractéristiques:
   • En cas de blocage de la carte, le récepteur de la carte offre des options flexibles, permettant aux opérateurs de choisir entre restituer la carte après un délai d'attente ou recevoir de force la carte sans la restituer.
   • Les paramètres de délai d'expiration et de retour de la reconnaissance de la carte peuvent être personnalisés, offrant ainsi un meilleur contrôle sur le processus de traitement de la carte.
   • Il peut fournir des signaux d'activation et de commutation à l'ordinateur hôte, permettant une intégration transparente avec le système global de gestion du stationnement.
   • Le récepteur de carte est équipé d'alarmes sonores et lumineuses pour alerter les opérateurs en cas d'insertion incorrecte de la carte ou d'autres conditions d'erreur.

E. Imprimante de tickets papier

1. Principales caractéristiques:
   • L'imprimante offre des capacités d'agrandissement des polices, permettant d'agrandir le texte de 1x à 7x à l'aide du contrôle de commande, garantissant ainsi une impression claire et lisible des tickets.
   • Équipé d'un coupe-papier longue durée avec une durée de vie complète de plus d'un million de coupes de papier, il garantit un fonctionnement fiable et durable.
   • Le capteur de fin de papier intégré, le capteur de marque noire et le capteur de fin de papier en option permettent une surveillance continue de l'état de l'imprimante, garantissant un fonctionnement fluide et évitant les bourrages papier.
   • Il prend en charge l'impression de codes-barres et de codes QR dans différents formats, la taille en pixels du code QR étant librement réglable pour répondre aux différentes exigences des applications.
   • L'imprimante dispose d'une bibliothèque de caractères chinois GBK intégrée et d'une bibliothèque de caractères chinois traditionnel intégrée, permettant l'impression de tickets multilingues.
   • Il prend en charge la mise à jour IAP USB ou RS232, facilitant les mises à niveau et la maintenance faciles du micrologiciel, garantissant que l'imprimante reste à jour avec les dernières fonctionnalités.

F. Détecteur de boucle de véhicule

1. Principales caractéristiques:
   • Conçu selon des spécifications complètes de qualité industrielle, le détecteur de boucle de véhicule peut fonctionner en continu dans une plage de température de -40 °C à 85 °C, garantissant des performances fiables 7 x 24 heures.
   • Il est hautement adaptable, capable de détecter différents modèles de véhicules. Les paramètres de détection peuvent être ajustés pour optimiser les performances pour différents types de véhicules, garantissant ainsi une détection précise du véhicule.
   • Le détecteur dispose de deux ensembles de sorties relais, le mode de sortie de chaque groupe étant personnalisable. Il peut être réglé sur une sortie d'impulsion ou d'existence, en fonction des exigences spécifiques de l'application.
   • Le commutateur DIP permet un réglage facile de la sensibilité de détection, facilitant ainsi une configuration et un étalonnage rapides et efficaces du détecteur.
   • Il prend en charge la sortie retardée du signal de détection, qui peut être personnalisé pour répondre à des besoins opérationnels spécifiques, garantissant ainsi une entrée et une sortie fluides et coordonnées du véhicule.
   • La fréquence de détection peut être ajustée et les bobines adjacentes peuvent être réglées sur différentes fréquences pour éviter les interférences de même fréquence, garantissant ainsi une détection fiable et précise du véhicule.
   • La sortie de réinitialisation automatique de détection à long terme peut être configurée pour éviter les pannes de sortie dues à des conditions anormales, améliorant ainsi la stabilité et la fiabilité du système.

G. Lecteur de carte IC

1. Principales caractéristiques:
   • Construit avec une durabilité de qualité industrielle, le lecteur de carte IC peut fonctionner en continu dans une plage de température de -40 °C à 85 °C, garantissant des performances fiables 7 x 24 heures.
   • Il peut lire les cartes M1 du protocole TypeA et peut être personnalisé pour lire les cartes protocole TypeB, offrant ainsi une flexibilité dans la compatibilité des cartes.
   • L'interface de communication RS232 simplifie l'intégration avec d'autres appareils, et un SDK disponible permet un développement et une personnalisation ultérieurs.
   • La conception à trous multiples garantit la compatibilité avec différents types d'accepteurs et de distributeurs de cartes, améliorant ainsi sa polyvalence dans diverses configurations de gestion de stationnement.

H. Lecteur de carte IC pour boîte à billets

1. Principales caractéristiques:
   • Avec une conception de qualité industrielle, il peut fonctionner de manière stable dans une plage de température de -40°C à 85°C, offrant un service fiable pendant 7*24 heures.
   • Capable de lire les cartes de protocole M1 de type A et peut être personnalisé pour lire les cartes de protocole de type B, répondant à différentes exigences de lecture de cartes.
   • L'interface de communication RS232 permet une connexion transparente avec le système et le SDK fourni facilite le développement personnalisé.
   • Plusieurs conceptions à trous fixes garantissent la compatibilité avec divers lecteurs et distributeurs de cartes, permettant une installation et une intégration faciles.
