Capteur de mouvement radar à micro-ondes 24 GHz pour systèmes d'automatisation de porte

Capteur de mouvement radar à relais unique RVP42-7M pour l'automatisation des portes industrielles
Résumé
Développé par Shenzhen JUTAI COMM CO., LTD., le RVP42-7M est un capteur radar à micro-ondes de pointe conçu pour les environnements industriels.portes de garageEn utilisant des algorithmes de détection de mouvement avancés, ce capteur est très efficace pour détecter les véhicules et les piétons.il filtre les mouvements latéraux et assure un fonctionnement précis et sûr pour les portes automatiques.

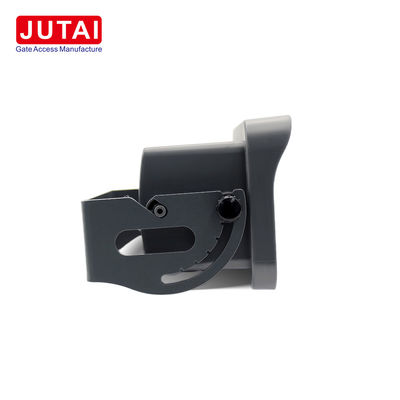

Dimensions et construction

• Matériau:Casque en aluminium gris anodisé et en polycarbonate
• Dimensions (avec parenthèses):164 mm x 111 mm x 94,5 mm
• Poids:630 g
• Conception:Robuste et compact, le capteur offre une polyvalence pour divers besoins d'installation tout en offrant durabilité et fiabilité dans les environnements industriels.

Installation et câblage

• Énergie électrique:
  • Voltage: de 12 V à 36 VDC
  • Consommation de courant: inférieure à 100 mA
• Le code de couleur du câble:
  • Pour les appareils de commande électrique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension.
  • Rouge: +12V à 36VDC
• Sortie du relais:
  • Par défaut: normalement ouvert (NO)
  • Relais 1 COM: fil jaune
  • Relais 1 NO: fil vert
• Considérations relatives à l'installation:
  • Monter sur une surface plane pour réduire les vibrations et les interférences potentielles.
  • Veillez à ce qu'aucune obstruction ne bloque la zone de détection.
  • Tenir le capteur à l'écart de l'éclairage fluorescent et des objets métalliques.
  • Hauteur d'installation recommandée: de 2 à 7 m pour un montage flexible dans différentes configurations.

Principales spécifications

Paramètres et réglages fonctionnels

• Contrôle de la sensibilité:Personnalisez la sensibilité du radar pour détecter différentes tailles d'objets et vitesses de mouvement.
• Portée de détection:Amélioré pour une détection précise des piétons et des véhicules dans divers environnements.

Fonctionnalité de télécommande

• En marche:Maintenez le bouton START pour activer le radar.
• Note importante:La télécommande ne fonctionne que dans les 30 minutes suivant l'allumage du radar. Après ce temps, redémarrez le radar pour réactiver les capacités de télécommande.

Applications ciblées
Le capteur radar RVP42-7M est idéal pour:

• Portes industrielles:Parfait pour améliorer la sécurité et l'efficacité opérationnelle dans les usines industrielles et les entrepôts.
• Porte de garage:Fournit une détection précise du véhicule pour les portes de garage résidentielles et commerciales.
• Portes de stockage à froid:Des performances fiables dans des environnements froids, assurant un fonctionnement en douceur et des économies d'énergie.
• Les portes du quai:Prévient les accidents et améliore la gestion du trafic en distinguant les véhicules des piétons aux quais de chargement.

Principaux avantages

• Fonctionnement automatique:Les portes s'ouvrent automatiquement à la détection de véhicules ou de piétons, offrant un fonctionnement mains libres.
• Efficacité énergétique:Le radar n'active la porte que lorsque le mouvement est détecté, ce qui réduit la consommation d'énergie.

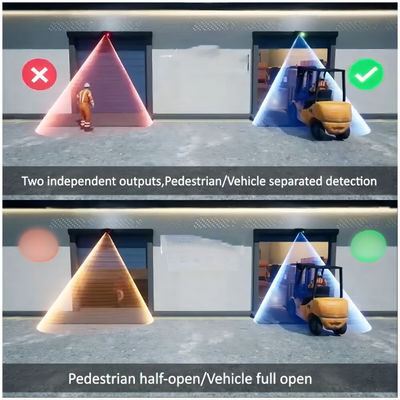

• Amélioration de la sécurité:Il détecte et distingue les piétons des véhicules, offrant ainsi une couche supplémentaire de sécurité dans les environnements à fort trafic.
• Sensitivité réglable:Adaptez la sensibilité de détection pour différents paramètres, assurant ainsi des performances optimales dans différents environnements.

Réflexions finales
Le capteur de mouvement RVP42-7M est un capteur polyvalent et fiable pour l'automatisation des portes industrielles.combiné à un fonctionnement écoénergétique et à des caractéristiques personnalisables, ce qui en fait la solution idéale pour un large éventail d'environnements industriels.
