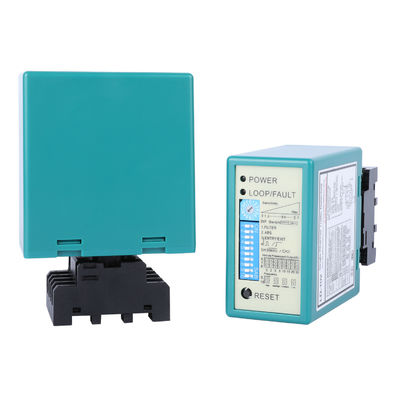

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

Marque :​​ JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Modèle :​​ LD-100 (AC 100-240 V) / LD-102 (DC 12-24 V)

Noms alternatifs : Détecteur de boucle, capteur de boucle, capteur de boucle de véhicule, capteur d'entrée de stationnement

Présentation du produit

Ce détecteur de boucle à canal unique est conçu pour identifier les véhicules en détectant les changements dans le champ électromagnétique créé par une boucle inductive correctement installée et placée dans ou sous la surface du sol. Il constitue un composant fiable dans les systèmes automatisés qui nécessitent une détection précise des véhicules, tels que les barrières d'entrée et de sortie de stationnement, les portes basculantes industrielles et les points de contrôle d'accès.

L'unité est capable d'identifier la présence de différents types de véhicules, notamment des camions, des motos et des chariots élévateurs. Il offre des options de sortie momentanées et continues via ses contacts de relais, lui permettant d'être utilisé pour une variété de fonctions de contrôle telles que l'ouverture d'un portail, l'activation d'un éclairage ou le comptage de véhicules.

Principales caractéristiques

• Conçu pour fonctionner avec des boucles de véhicules inductives installées dans les parkings, les quais de chargement et les entrées industrielles

• Fournit une détection fiable pour une large gamme de types de véhicules tels que les voitures particulières, les camions commerciaux, les motos à deux roues et les chariots élévateurs industriels.

• Équipé de deux sorties relais séparées qui peuvent être utilisées pour indiquer soit la présence, soit un événement déclencheur momentané

• Le contrôle de sensibilité réglable permet aux installateurs d'adapter les performances du détecteur à la taille de la boucle, aux tours de fil et à l'environnement d'installation.

• Plusieurs options de configuration disponibles grâce à des paramètres de commutateur DIP faciles à utiliser

• Prend en charge les versions d'alimentation CA et CC selon la sélection du modèle

• Conçu pour un fonctionnement stable dans les environnements intérieurs et extérieurs lorsqu'il est installé dans des boîtiers appropriés

Cas d'utilisation courants

• Systèmes de barrières de stationnement automatisées qui nécessitent la présence du véhicule avant l'ouverture ou la fermeture

• Portes et volets roulants d'installations industrielles où les chariots élévateurs et autres machines doivent être détectés

• Postes de péage et points de contrôle d'entrée où les véhicules doivent être identifiés avant de continuer

• Systèmes de contrôle d'accès qui restreignent ou autorisent l'entrée en fonction de la détection du véhicule

• Applications de gestion du trafic et de comptage de véhicules

• Systèmes d'entrée basés sur le temps et solutions de gestion du stationnement

• Quais de chargement d’entrepôt et zones d’équipements pilotés par véhicules

Types de véhicules pris en charge

Le détecteur de boucle est efficace pour détecter diverses formes de véhicules à carrosserie métallique, y compris, mais sans s'y limiter :

• Véhicules de tourisme standards

• Camions commerciaux et fourgons de livraison

• Motos et scooters

• Chariots élévateurs industriels et petites machines

• Autres véhicules ayant une masse métallique suffisante pour modifier le champ de boucle

Une installation correcte de la boucle inductive est essentielle pour garantir des résultats de détection cohérents et précis.

Méthodes de détection

Cet appareil prend en charge deux méthodes principales de détection de véhicule :

• ​Mode de détection de présence :​​ Maintient le relais de sortie actif tant qu'un véhicule reste au-dessus de la boucle. Utile pour maintenir une porte ouverte ou indiquer qu'un espace est occupé.

• ​Mode de détection d'impulsion :​​ Produit un signal de sortie court lorsqu'un véhicule est détecté pour la première fois. Couramment utilisé pour lancer une action telle que l'ouverture d'une barrière ou l'enregistrement d'une entrée.

Paramètres de détection

• ​Niveau de sensibilité :​​ Peut être ajusté pour garantir un bon fonctionnement avec différentes configurations de boucle. Des réglages plus sensibles conviennent aux tours de fil plus petits ou moins nombreux. Les paramètres moins sensibles fonctionnent mieux avec des boucles plus grandes ou des zones à fort trafic.

• ​Temps d'activation du relais :​​ La durée de sortie peut être définie pour correspondre aux besoins de l'appareil contrôlé, comme la durée pendant laquelle un portail doit rester ouvert.

• ​Sélection du mode :​​ Choisissez entre différents comportements de fonctionnement, notamment la réinitialisation automatique, le maintien manuel, le mode test et les options de fréquence pour réduire les interférences.

• ​Plage de fréquence :​​ Réglable pour éviter les interférences lorsque plusieurs détecteurs sont installés à proximité

Tout ajustement apporté aux paramètres du commutateur DIP nécessite une réinitialisation de l'appareil pour prendre effet.

Détails d'installation de la boucle

Le détecteur repose sur une ou plusieurs boucles inductives installées dans le sol. Ces boucles sont généralement constituées de fils de cuivre toronnés installés en forme de boucle, puis scellés dans la chaussée à l'aide d'un matériau durable tel que de l'époxy ou de l'asphalte.

Conseils généraux pour les virages en boucle en fonction de la taille de la boucle :

• Boucles d'environ 3 à 4 mètres de périmètre : 6 tours de fil

• Boucles d'environ 4 à 6 mètres : 5 tours

• Boucles d'environ 6 à 10 mètres : 4 tours

• Boucles d'environ 10 à 20 mètres : 3 tours

• Boucles sur 20 mètres : 2 tours

Pour de meilleurs résultats, les boucles doivent être installées à au moins 2 mètres les unes des autres si plusieurs unités sont utilisées dans la même zone. Les câbles plus longs entre la boucle et le détecteur doivent utiliser un câble blindé pour préserver l'intégrité du signal.

Options d'alimentation

• ​Modèle LD-100 :​​ Conçu pour une entrée d'alimentation 100-240 V CA

• Modèle LD-102 :​​ Conçu pour une entrée d'alimentation 12-24 V CC

Sélectionnez la version qui correspond à votre source d'alimentation existante pour garantir un fonctionnement correct et une installation plus facile.

Pourquoi c'est un choix fiable

• Approuvé par les installateurs pour une utilisation dans les applications de stationnement et d'accès du monde réel

• Assez flexible pour gérer différents types de véhicules et configurations de boucle

• Facile à configurer et à régler sans programmation compliquée

• Conçu pour une fiabilité à long terme dans les environnements intérieurs et extérieurs

• Compatible avec une large gamme de contrôleurs de portails, de systèmes d'accès et de dispositifs d'automatisation

Paramètres du produit :



Commutateur 2 (paramètres du commutateur DIP)


1.DIP 1 & DIP 2 réglage des fonctions spéciales


2. Sortie du relais B de réglage DIP 3 et DIP 4


3. Réinitialisation automatique des paramètres DIP 5


4. DIP 6 & DIP 7 & DIP 8 réglage du retard du relais A


5. Fréquence de réglage DIP 9 et DIP 10 (40 K à 100 KHz). Utilisé pour éviter les interférences



Installation de la boucle :





Comparé à d'autres marques



Production de masse :

Notre ligne de production garantit une production de masse efficace, un contrôle qualité rigoureux et des tests approfondis avant expédition pour fournir des produits de détection de boucle de la plus haute perfection.




LD-100 monocanal, en boîte, 1 type 11 broches se connecte 100-240VAC (norme UE)
LD-102 monocanal, en boîte, 1 type 11 broches connecte 12-24 VADC (norme UE)
LD-105 monocanal, en boîte, 2 types 11 broches se connectent 100-240VAC (norme américaine)
LD-106 monocanal, en boîte, 2 types 11 broches se connectent 12-24 VADC (norme américaine)



Attestation :




FAQ :

1. Comment pouvons-nous vous faire confiance ? JUTAI est un fabricant professionnel de détecteurs de boucles de véhicules avec plus de 15 ans d'expérience. Nous avons testé toutes les marques d'Europe et de Chine, comprenant les différences. Notre détecteur de boucle est adapté à vos projets.

2. Pourquoi nous choisir ? Nous visons une situation commerciale gagnant-gagnant !!!

   • Le détecteur de boucle JUTAI est assorti d'une garantie de 2 ans à compter de la date de livraison.
   • Service après-vente 24h/24 et 7j/7, avec assistance en ligne pour tout problème technique.
   • Nous acceptons les petites ou grosses commandes (OEM/ODM).
   • Remplacement de nouveaux produits en cas de problème de produit.
   • Protection du marché pour les clients.

3. Quel est votre MOQ ? Nous acceptons les commandes d'échantillons ou les grosses commandes. Nous comprenons que les nouveaux clients voudront peut-être tester des échantillons pour évaluer notre qualité et notre service.

4. Quel est votre délai de livraison ? Environ 2 à 10 jours ouvrés selon la quantité exacte commandée et la disponibilité des stocks.

5. Vos produits peuvent-ils être personnalisés ? Oui, certainement. Veuillez discuter de vos besoins exacts avec notre équipe commerciale, car nous fournissons des services OEM/ODM.
