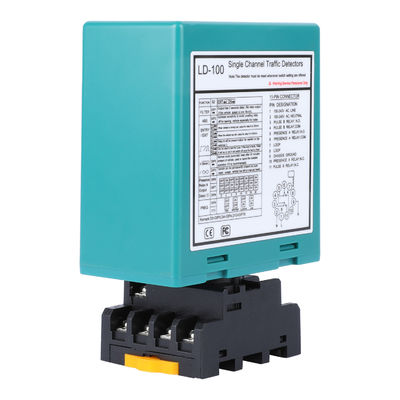

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Marque: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Le modèle: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Nom: détecteur de boucle, capteur de boucle, capteur de boucle du véhicule, capteur d'entrée de stationnement

Vue d'ensemble du produit

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceIl sert de composant fiable dans les systèmes automatisés qui nécessitent une détection précise des véhicules tels que les barrières d'entrée et de sortie des parkings, les portes supérieures industrielles et les points de contrôle d'accès.

L'unité est capable d'identifier la présence de divers types de véhicules, y compris des camions, des motos et des chariots élévateurs.Il offre à la fois des options de sortie momentanées et continues à travers ses contacts de relais, ce qui lui permet d'être utilisé pour une variété de fonctions de contrôle telles que l'ouverture d'une porte, l'activation d'une lumière ou le comptage des véhicules.

Principales caractéristiques

• Conçus pour fonctionner avec des boucles de véhicules inductives installées sur les parkings, les quais de chargement et les entrées industrielles

• Fournit une détection fiable pour un large éventail de types de véhicules tels que les voitures particulières, les camions utilitaires, les motos à deux roues et les chariots élévateurs industriels

• Équipé de deux sorties de relais séparées pouvant être utilisées pour indiquer soit la présence, soit un événement déclencheur momentané

• Le contrôle de sensibilité réglable permet aux installateurs de faire correspondre les performances du détecteur à la taille de la boucle, aux virages du fil et à l'environnement d'installation

• Plusieurs options de configuration disponibles grâce à des paramètres d'interrupteur DIP faciles à utiliser

• Prend en charge les versions de courant alternatif et courant continu selon la sélection du modèle

• Conçus pour un fonctionnement stable à l'intérieur comme à l'extérieur lorsqu'ils sont installés dans des enceintes appropriées

Cas d'utilisation courante

• Systèmes automatisés de barrière de stationnement qui nécessitent la présence du véhicule avant d'ouvrir ou de fermer

• Portes et volets roulants d'installations industrielles où les chariots élévateurs et autres machines doivent être détectés

• Stations de péage et points de contrôle d'entrée où les véhicules doivent être identifiés avant de procéder

• Systèmes de contrôle d'accès qui restreignent ou permettent l'entrée sur la base de la détection du véhicule

• Applications de gestion du trafic et de comptage des véhicules

• Systèmes d'entrée basés sur le temps et solutions de gestion du stationnement

• Pistes de chargement d'entrepôt et zones d'équipement à moteur

Types de véhicules pris en charge

Le détecteur de boucle est efficace pour détecter diverses formes de véhicules à carrosserie métallique, y compris mais sans s'y limiter:

• Véhicules de tourisme standard

• Automobiles et camions de livraison

• Moteurs et scooters

• Télélivrières industrielles et petites machines

• Autres véhicules avec une masse métallique suffisante pour modifier le champ de boucle

L'installation correcte de la boucle inductive est essentielle pour garantir des résultats de détection cohérents et précis.

Méthodes de détection

Ce dispositif prend en charge deux méthodes principales de détection du véhicule:

• Mode de détection de présence: maintient le relais de sortie actif tant qu'un véhicule reste au-dessus de la boucle.

• Mode de détection d'impulsions: produit un signal de sortie court lorsqu'un véhicule est détecté pour la première fois.

Paramètres de détection

• Niveau de sensibilité: peut être réglé pour assurer un bon fonctionnement avec différentes configurations de boucle.Les réglages moins sensibles fonctionnent mieux avec des boucles plus grandes ou des zones à fort trafic.

• Temps d'activation du relais: la durée de sortie peut être réglée en fonction des besoins du dispositif contrôlé, par exemple la durée pendant laquelle une porte doit rester ouverte.

• Sélection du mode: Choisissez entre différents comportements de fonctionnement, y compris la réinitialisation automatique, la retenue manuelle, le mode d'essai et les options de fréquence pour réduire les interférences.

• Plage de fréquence: réglable pour éviter les conversations croisées lorsque plusieurs détecteurs sont installés à proximité

Tout ajustement apporté aux réglages de l'interrupteur DIP nécessite une réinitialisation du dispositif pour qu'il prenne effet.

Détails de l'installation de la boucle

Le détecteur repose sur une ou plusieurs boucles inductives installées dans le sol.Ces boucles sont généralement fabriquées à partir de fil de cuivre enfilé installé en forme de boucle, puis scellées dans le trottoir à l'aide d'un matériau durable tel que l'époxy ou l'asphalte.

Les indications générales pour les virages en boucle basées sur la taille de la boucle:

• Boucles de 3 à 4 mètres de périmètre: 6 virages de fil

• Boucles autour de 4 à 6 mètres: 5 tours

• Boucles autour de 6 à 10 mètres: 4 tours

• Boucles autour de 10 à 20 mètres: 3 tours

• Boucles de plus de 20 mètres: 2 virages

Pour obtenir les meilleurs résultats, les boucles doivent être installées à une distance d'au moins 2 mètres si plusieurs unités sont utilisées dans la même zone.Les câbles plus longs entre la boucle et le détecteur devraient utiliser un câble blindé pour préserver l'intégrité du signal.

Options d'alimentation électrique

• Modèle LD-100: conçu pour une alimentation en courant alternatif de 100 à 240 V

• Modèle LD-102: conçu pour une alimentation en courant continu de 12 à 24 V

Sélectionnez la version qui correspond à votre source d'alimentation existante pour assurer un fonctionnement correct et une installation plus facile.

Pourquoi c'est un choix fiable

• Confiance des installateurs pour une utilisation dans les applications réelles de stationnement et d'accès

• Suffisamment souple pour gérer différents types de véhicules et configurations de boucles

• Facile à configurer et à ajuster sans programmation compliquée

• Conçu pour une fiabilité à long terme dans les environnements intérieurs et extérieurs

• Compatible avec une large gamme de contrôleurs de porte, de systèmes d'accès et de dispositifs d'automatisation

Paramètres du produit:



Commutateur 2 (Paramètres du commutateur)


1.DIP 1 et DIP 2 définition des fonctions spéciales


2.DIP 3 et DIP 4 Réglage du relais B Sortie


3. DIP 5 réglage de réinitialisation automatique


4. DIP 6 & DIP 7 & DIP 8 réglage du relais A retard


5. DIP 9 & DIP 10 Fréquence de réglage (40 K à 100 KHz).



Installation de la boucle:






Comparé à d'autres marques



Production de masse:

Notre chaîne de production assure une production de masse efficace, un contrôle de qualité rigoureux et des tests pré-expédition approfondis pour fournir des produits de détecteurs Loop de la plus haute perfection.




LD-100 à canal unique, en boîte, 1 type de connecteur à 11 broches 100-240VAC ((norme UE)
LD-102 à canal unique, boîte, connecteur à 11 broches de type 1 de 12-24VADC ((norme UE)
LD-105 à canal unique, boîte, connecteur à 11 broches de type 2 100-240VAC ((norme américaine)
LD-106 à canal unique, boîte, connecteur à 11 broches de type 2 12-24VADC ((norme américaine)



Certification de l'appareil




FAQ:

1. Comment pouvons-nous vous faire confiance? JUTAI est un fabricant professionnel de détecteurs de boucles de véhicules avec plus de 15 ans d'expérience. Nous avons testé toutes les marques d'Europe et de Chine, comprenant les différences.Notre détecteur de boucle est adapté à vos projets..

2. Pourquoi nous choisir? Nous visons une situation d'affaires gagnant-gagnant!!!

   • Le détecteur de boucle JUTAI est livré avec une garantie de 2 ans à compter de la date de livraison.
   • Service après-vente 24h/24 et 7j/7, avec support en ligne pour tout problème technique.
   • Nous acceptons les petites commandes ou les commandes de grande taille (OEM/ODM).
   • Remplacement de nouveaux produits en cas de problème de produit.
   • Protection du marché pour les clients.

3. Quel est votre MOQ? Nous acceptons les commandes d'échantillons ou les grandes commandes. Nous comprenons que les nouveaux clients peuvent vouloir tester des échantillons pour évaluer notre qualité et notre service.

4. Quel est votre délai de livraison? Environ 2 à 10 jours ouvrables selon la quantité exacte de la commande et la disponibilité des stocks.

5. Vos produits peuvent-ils être personnalisés? Oui, certainement. Veuillez discuter de vos exigences exactes avec notre équipe de vente, car nous fournissons des services OEM / ODM.
