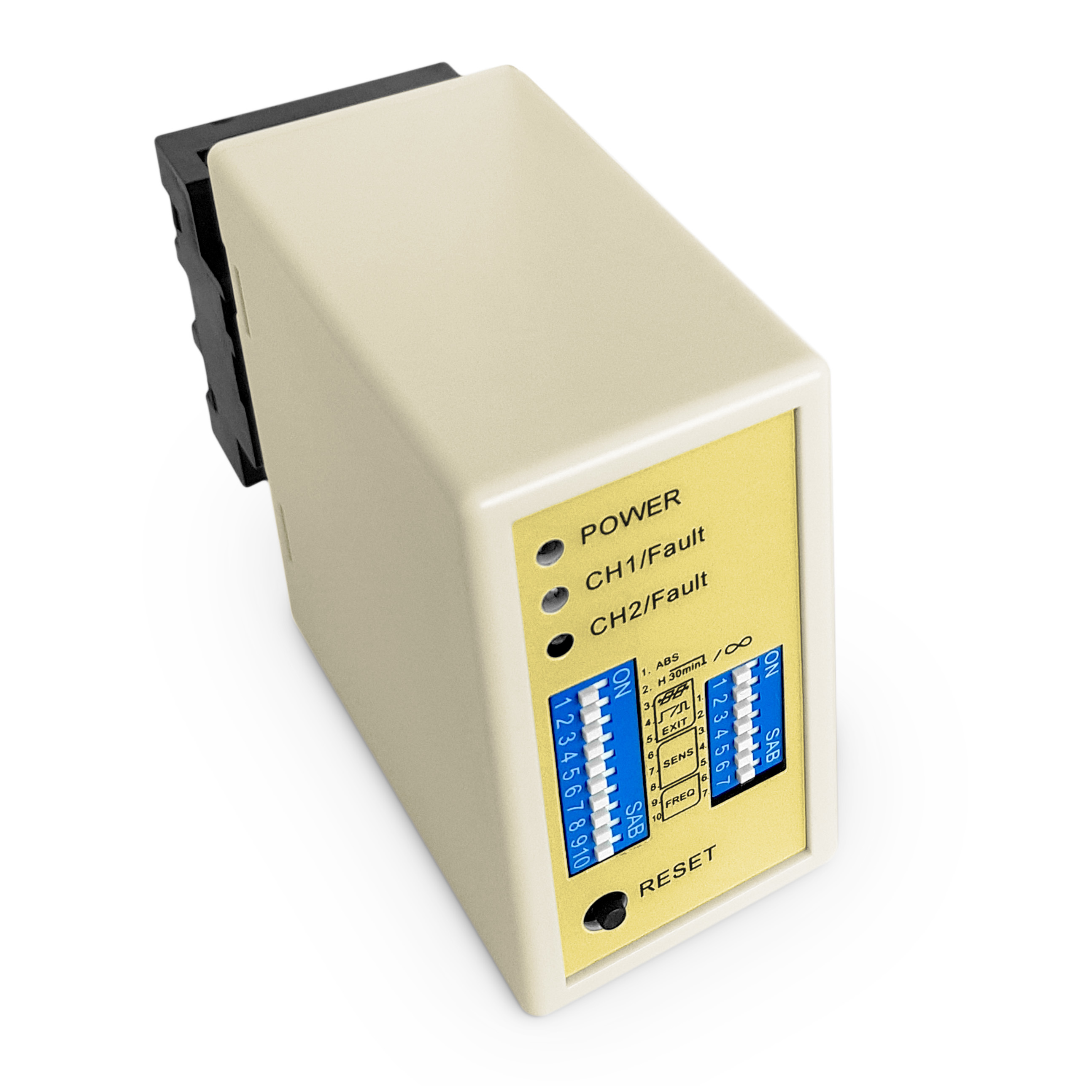

Détecteur de véhicule à boucle inductive 2ch pour le contrôle d'entrée et de sortie du parking
| Lieu d'origine | CHINE |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | LD-202 |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | Carton |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Exigences de puissance | 12-24V | Autonomie de tournage | 20 à 2000 |
|---|---|---|---|
| Sensibilité | Sélectionnable par 16 voies/ Plus élevé 0,010% Dl/L/Plus bas 2,56% | Opération de fonctionnement | -40 ~ +70℃ |
| Temps de réponse | Le temps de mise en marche est de 10 à 90 ms/depuis la mise en marche de 10 à 90 ms | Spécification | 13.6 par 8.6 par 5.2 |
| Mettre en évidence | détecteur de véhicule à boucle inductive,Détecteur de boucle de 2 canaux,détecteur d'entrée et de sortie de stationnement |
||
Description de produit
Détecteur de véhicule à boucle inductive 2 canaux pour le contrôle d'entrée et de sortie des parkings
Détecteur de boucle inductive JUTAI
Le détecteur de boucle inductive JUTAI est spécialement conçu pour le contrôle d'accès des parkings, offrant une détection fiable de la présence des véhicules pour optimiser les performances des barrières automatiques, des systèmes de billetterie et des portails de sécurité. Équipé d'une technologie de détection à double canal, ce détecteur garantit une détection précise pour une large gamme de véhicules, y compris les voitures, les motos et les camions, répondant ainsi aux besoins diversifiés des scénarios de contrôle d'accès modernes.
Applications
- Parkings et garages : Idéal pour la gestion de la détection d'entrée/sortie des véhicules et la gestion des places de stationnement
- Péages et collecte électronique de péage (ETC) : Permet une détection précise des véhicules dans les voies pour des transactions fluides
- Communautés fermées et routes privées : Améliorez la sécurité avec un contrôle d'accès fiable des véhicules
- Parcs commerciaux et industriels : Rationalisez la gestion des camions et des véhicules de visiteurs
- Aéroports et gares : Facilitez la surveillance des véhicules logistiques et le flux de passagers
- Parkings d'événements et d'expositions : Fournissez un comptage précis des véhicules temporaires
- Systèmes de trafic intelligents : Soutenez les statistiques de flux de trafic en temps réel
- Gestion de flotte et de livraison : Suivez l'entrée et la sortie des véhicules pour une optimisation opérationnelle
- Dépôts de bus et transports publics : Assurez des opérations de transport public fiables
- Systèmes de sécurité routière et autoroutière : Fournissez une détection critique de la présence des véhicules pour des alertes de sécurité
Caractéristiques principales
- Détection à double canal : Les canaux CH1 et CH2 séparés prennent en charge la surveillance de plusieurs voies
- Haute précision : Assure l'absence de déclenchements intempestifs sur toutes les surfaces de route
- Sensibilité réglable : Réglage de sensibilité à 8 niveaux via un commutateur DIP
- Sortie relais : Sortie relais intégrée pour une connexion directe aux barrières
- Indicateurs lumineux LED : Indicateurs clairs pour l'alimentation, la détection et l'état de la boucle
- Installation facile : Fonctionne de manière transparente avec les boucles inductives standard
Spécifications techniques
| Paramètre | Détails |
|---|---|
| Alimentation | 100-240V AC (LD-200) / 12-24V DC (LD-202) |
| Type de détection | Boucle inductive |
| Canaux | 2 (Détection indépendante) |
| Sortie | Relais (NO/COM) |
| Véhicules pris en charge | Voitures, camions, motos |
| Sensibilité | Réglage par commutateur DIP à 8 niveaux |
| Plage de fréquences | 20KHz-100KHz (Réglable) |
| Indicateurs LED | Alimentation (Rouge), Détection (Vert) |
| Connexions de boucle | CH1 (Broche 3,4), CH2 (Broche 5,6) |
| Contacts relais | CH1 (Broche 10,11), CH2 (Broche 7,8) |
Connexions et indicateurs
Indicateurs LED
- LED d'alimentation (ROUGE) : S'allume pour indiquer "Alimentation activée"
- LED de détection CH1 :
- Allumé fixe : Détection de véhicule
- Clignotement lent : Court-circuit de boucle ou spires insuffisantes
- Clignotement rapide : Circuit ouvert de boucle ou spires excessives
- LED de détection CH2 :
- Allumé fixe : Détection de véhicule
- Clignotement lent : Court-circuit de boucle ou spires insuffisantes
- Clignotement rapide : Circuit ouvert de boucle ou spires excessives
Sélection de la sensibilité
Le réglage de la sensibilité et de la fréquence est facilité par des réglages de commutateurs DIP à 7 et 10 voies. Les utilisateurs peuvent choisir parmi 8 réglages de sensibilité différents en configurant les positions des commutateurs DIP.
Bouton de réinitialisation : Le LD-200 doit être réinitialisé chaque fois qu'un changement de réglage est effectué sur les commutateurs Dip.
Directives d'installation
- Utiliser des fils ferromagnétiques pour la bobine d'induction, avec une longueur totale allant jusqu'à 500 mètres
- Taille de coupe de la bobine : rectangle avec une longueur de 1,0 à 2,0 mètres et une largeur de 0,8 à 1,2 mètre
- Éviter autant que possible les angles droits aux coins
Lors de l'installation, veuillez maintenir la fiche et la prise du produit en position verticale.
Intégration du système
La série de détecteurs de boucle de véhicule double canal JUTAI LD200/202, équipée d'une fonction de reconnaissance de direction, est idéale pour de nombreux scénarios d'entrée et de sortie à canal unique. Lorsqu'elle est intégrée au contrôleur de porte JUTAI (AC-11), à la barrière (BR-110), au lecteur RFID longue portée (PUHF-9) et aux bobines de boucle résistantes aux hautes températures (JTHT-11), elle forme une solution transparente pour les systèmes de contrôle d'accès d'entrée/sortie à canal unique.
Processus d'entrée :
- Le véhicule entre et appuie simultanément sur les deux bobines de boucle
- Le détecteur de boucle déclenche le lecteur UHF à l'entrée
- Le lecteur envoie l'ID de la carte au contrôleur via la sortie Wiegand
- Le contrôleur vérifie la validité de l'ID et ouvre la barrière
- Le détecteur à canal unique assure la sécurité et la fonction anti-écrasement
Processus de sortie :
- Le véhicule passe devant le lecteur UHF
- Le détecteur de boucle déclenche le lecteur pour lire la carte et envoyer l'ID au contrôleur
- Le contrôleur vérifie l'ID et ouvre la barrière
- Le détecteur à canal unique assure la sécurité pendant le processus de sortie
Reconnaissance de direction :
La fonction de reconnaissance de direction garantit que le détecteur de boucle à double canal ne déclenche pas à nouveau le signal lorsque la voiture passe devant un autre lecteur UHF, enregistrant ainsi uniquement les entrées ou sorties dans le système.
Mode de fonctionnement indépendant
Le détecteur de boucle double canal JUTAI LD-200/202 peut également fonctionner comme deux détecteurs de boucle à canal unique indépendants. Cette configuration convient aux parkings standard avec une entrée et une sortie, où il y a une barrière et un lecteur longue portée à l'entrée et à la sortie.
Cette configuration réduit les coûts matériels en utilisant un seul détecteur pour plusieurs fonctions tout en maintenant des performances fiables.
