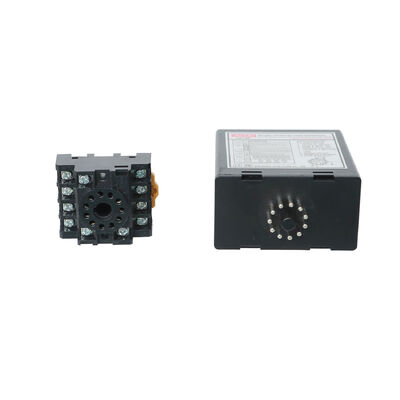

Détecteur de boucle Modèles à canal unique et double pour la détection d'impulsions de présence de véhicule

Les détecteurs de boucle mono et double canal JUTAI sont des solutions de qualité professionnelle conçues pour la détection précise de présence de véhicules et la détection d'impulsions, idéales pour le contrôle d'accès, l'automatisation de portails et la gestion du trafic. Avec une qualité de fabrication de niveau industriel et une configuration flexible, ces détecteurs s'adaptent parfaitement aux installations intérieures/extérieures tout en prenant en charge une intégration transparente avec les contrôleurs de portail, les compteurs de trafic et les systèmes d'accès.

Notre gamme de produits couvre deux séries principales pour répondre à divers besoins :

• Canal unique (LD100 AC / LD102 DC) : Spécialisé pour la détection de présence de véhicules de base et les actions déclenchées par impulsion, parfait pour l'automatisation simple de portails et de portes industrielles.
• Double canal (LD200 AC / LD202 DC) : Équipé de capacités avancées de détection directionnelle et de comptage de trafic, conçu pour la gestion des entrées/sorties, les péages et la surveillance de double zone.

Tous les détecteurs assurent une identification fiable des voitures, camions, motos, chariots élévateurs et autres véhicules, offrant des performances constantes dans des conditions environnementales difficiles.

• Plus de 15 ans d'expérience spécialisée dans la technologie de détection de véhicules, axée sur la fiabilité de la détection de présence et d'impulsions.
• Gamme complète de produits, des solutions de canal unique de base aux systèmes avancés à double canal pour les scénarios complexes.
• Contrôle qualité strict et tests complets avant expédition pour garantir des performances à long terme dans des environnements exigeants.
• Prise en charge de la personnalisation OEM/ODM et des commandes standard, adaptées aux exigences spécifiques du projet.
• Tous les produits bénéficient d'une garantie de 2 ans et d'un support technique dédié pour un déploiement sans faille.

• Choisissez les détecteurs à canal unique pour la détection de présence de véhicules simple et l'automatisation déclenchée par impulsion (par exemple, ouverture/fermeture de portail).
• Choisissez les détecteurs à double canal pour le jugement directionnel, le comptage de trafic ou la détection de présence/impulsion à double zone (par exemple, gestion des entrées/sorties).

Contactez-nous dès aujourd'hui pour discuter de vos besoins spécifiques en matière de détection de présence/impulsions, demander des échantillons gratuits ou obtenir un devis compétitif pour les commandes en gros. Les détecteurs de boucle mono et double canal JUTAI sont conçus pour offrir des performances précises et fiables pour vos projets de contrôle d'accès, d'automatisation de portail et de gestion du trafic.

• LED d'alimentation (ROUGE) : S'allume pour indiquer "Alimentation activée".
• LED de détection CH1 :
  • Allumée en continu : Indique la détection d'un véhicule.
  • Clignotement lent : Indique un court-circuit de boucle ou un nombre insuffisant de tours après la boucle.
  • Clignotement rapide : Indique un circuit ouvert de boucle ou un nombre excessif de tours après la boucle.
• LED de détection CH2 :
  • Allumée en continu : Indique la détection d'un véhicule.
  • Clignotement lent : Indique un court-circuit de boucle ou un nombre insuffisant de tours après la boucle.
  • Clignotement rapide : Indique un circuit ouvert de boucle ou un nombre excessif de tours après la boucle.

Le réglage de la sensibilité et de la fréquence est facilité par un commutateur DIP à 7 voies et un commutateur DIP à 10 voies. Les utilisateurs peuvent choisir parmi 8 réglages de sensibilité différents en configurant les positions des commutateurs DIP selon les tableaux fournis.

• Les commutateurs DIP 6, 7 et 8 régissent la sensibilité CH1, allant de 0,8 (moins sensible) à 0,015 (plus sensible).
• Les commutateurs DIP 3, 4 et 5 contrôlent la sensibilité CH2, allant de 0,8 (moins sensible) à 0,015 (plus sensible).

(1) (Commutateur 1) DIP 1 et DIP 2 Augmentation spéciale de la sensibilité pour les deux remorques (les deux canaux).

(2) (Commutateur 1=S1) D3, D4, D5 et (Commutateur 2=S2) D1, D2 Réglage des fonctions spéciales (Mode 1, 2, 3 Détection directionnelle. Mode 4, 5, 6 Mode normal, les deux détections de boucle sont séparées)

(3) (Commutateur 1=S1) D6 & D7 & D8 et (Commutateur 2=S2) D3 & D4 & D5 Sélection de la sensibilité CH1 et CH2 (huit niveaux de choix).

(4) (Commutateur 1=S1) D9 & D10 et (Commutateur 2=S2) D6, D7 Réglage de la fréquence (20 K à 100 KHz).

1. La taille de coupe de la bobine et les directives d'encastrement sont indiquées dans le schéma de droite.
2. Il est recommandé d'utiliser des fils ferromagnétiques pour la bobine d'induction, avec une longueur totale allant jusqu'à 500 mètres.
3. La taille de coupe de la bobine doit être un rectangle d'une longueur de 1,0 à 2,0 mètres et d'une largeur de 0,8 à 1,2 mètre, en évitant autant que possible les angles droits aux coins.
4. Aperçu d'installation recommandé des tours de bobine typiques de base :

Lors de l'installation, veuillez maintenir la fiche et la prise du produit en position verticale

La série de détecteurs de boucle à double canal JUTAI LD200/202, équipée d'une fonction de reconnaissance de direction, est idéale pour de nombreux scénarios d'entrée et de sortie à canal unique. Lorsqu'elle est intégrée au contrôleur de porte JUTAI One (modèle : AC-11), à la barrière JUTAI (modèle : BR-110) et au lecteur RFID longue portée JUTAI (modèle : PUHF-9), ainsi qu'aux bobines de boucle résistantes aux hautes températures (modèle : JTHT-11), elle forme une solution transparente pour les systèmes de contrôle d'accès à entrée/sortie à canal unique.

Le détecteur de boucle à double canal JUTAI LD-200/202 peut également fonctionner comme deux détecteurs de boucle à canal unique indépendants. Cette configuration convient aux parkings standards à une entrée et une sortie, où il y a une barrière et un lecteur longue portée à l'entrée et à la sortie.

Dans cette configuration, une bobine de boucle est utilisée pour déclencher le lecteur et lire la carte, tandis que l'autre bobine de boucle est dédiée à la fonction anti-écrasement de la barrière. En utilisant le LD-200/202 comme deux détecteurs de boucle indépendants, il y a un avantage potentiel en termes de réduction des coûts d'un point de vue économique. Cette configuration réduit certains des coûts matériels associés à l'utilisation de détecteurs séparés pour chaque fonction.

Cette fonctionnalité est réalisée en activant le mode de fonctionnement indépendant du LD-200/202, lui permettant de fonctionner efficacement dans cette double capacité.
