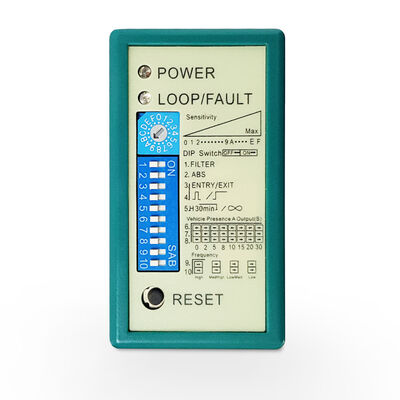

Capteur de boucle à double canal AC DC pour porte industrielle et contrôle d'accès

Les capteurs à boucle simple et à double canal JUTAI sont des solutions de détection de qualité industrielle optimisées pour les systèmes industriels d'automatisation des portes et de contrôle d'accès.d'une puissance de sortie de courant alternatif (100-240 V) et de courant continu (12-24 V)Construits avec une fiabilité robuste et une configuration flexible, ils offrent une présence précise du véhicule et une détection d'impulsions pour rationaliser l'efficacité du flux de travail et améliorer la sécurité.

Notre gamme de produits répond à divers besoins industriels et de contrôle d'accès:

• Pour les appareils de type "A", la valeur de l'indicateur doit être supérieure ou égale à:Idéal pour l'activation de portes industrielles de base et le contrôle d'accès à un seul point, en mettant l'accent sur une détection fiable de la présence/pulse.
• Le système d'alimentation doit être équipé d'un système d'alimentation à double canal (LD200 AC / LD202 DC):Équipé de détection directionnelle et de surveillance en double zone, parfait pour la gestion de l'accès d'entrée/sortie et les opérations coordonnées des portes industrielles.

Tous les capteurs détectent de manière transparente les voitures, les camions, les chariots élévateurs et les motos, ce qui permet de maintenir des performances stables dans des environnements industriels difficiles et des points d'accès extérieurs.

• Flexibilité à double puissance:Prend en charge le courant alternatif 100-240V (installations industrielles permanentes) et le courant continu 12-24V (installations d'alimentation mobile/de secours), s'adaptant à diverses conditions d'alimentation.
• Sensitivité réglable:Les modèles à canal unique offrent un réglage de sensibilité de 16 niveaux; les variantes à double canal offrent un réglage indépendant de 8 niveaux par canal, minimisant les faux déclencheurs provenant de débris métalliques ou d'équipements adjacents.
• Les modes de fonctionnement configurables:Mode de présence (maintient les portes industrielles ouvertes pendant le passage du véhicule), mode d'impulsion (active l'activation ponctuelle de la porte) et réinitialisation automatique (empêche un dysfonctionnement);Dual Channel ajoute 3 modes de détection directionnelle pour la logique d'accès entrée/sortie.
• Durabilité de qualité industrielle:Résistant aux intempéries, à la poussière, à -40°C~+70°C, et à 95% d'humidité non condensante - résistant aux vibrations industrielles, à la poussière et aux intempéries extrêmes.
• Surveillance de l'état en temps réel:Indicateurs LED pour l'alimentation, l'état de détection et les défauts de boucle (courts-circuits/ouverts), permettant un dépannage rapide sur place pour réduire les temps d'arrêt industriels.
• Intégration transparente du contrôle d'accès:Les sorties à double relais (par canal pour les modèles à double canal) se connectent aux contrôleurs de porte industriels, aux panneaux de contrôle d'accès et aux systèmes de sécurité - aucune programmation complexe n'est requise.
• Conception anti-interférence:La fréquence sélectionnable en 4 étapes (20-80 kHz pour le canal unique; 20-100 kHz pour le canal double) évite les conversations croisées avec les machines industrielles ou les boucles de détection adjacentes.

• Cas d'utilisation par canal unique:Activation de porte à rouleaux industrielle/porte à grande vitesse, automatisation de la porte d'accès à l'entrepôt, détection de l'entrée du chariot élévateur, contrôle de la porte du quai de chargement, détection simple de la présence du point d'accès.
• Cas d'utilisation à double canal:Gestion de l'accès à l'entrée/sortie industrielle, fonctionnement coordonné à deux portes, contrôle d'accès avec logique directionnelle (entrée/sortie uniquement), accès au péage pour les véhicules industriels,contrôle d'accès à plusieurs voies dans les usines/parcs logistiques.

• Plus de 15 ans d'expertise dans la technologie de détection de véhicules de qualité industrielle, adaptée aux flux de travail de porte industrielle et de contrôle d'accès.
• Options de double alimentation (CA/CC) pour un déploiement flexible dans les usines, entrepôts et points d'accès extérieurs.
• Des tests de qualité rigoureux pour assurer la résistance aux vibrations industrielles, à la poussière et aux températures extrêmes.
• Support de la personnalisation OEM/ODM + flexibilité des commandes standard, adaptation aux exigences spécifiques du projet.
• Garantie de 2 ans + support technique 24/7 pour une intégration transparente et une fiabilité à long terme.

• ChoisissezChaîne uniquecapteurs pour l'activation de base des portes industrielles et le contrôle d'accès à un point unique.
• ChoisissezDeux canauxcapteurs pour la gestion des accès directionnels, la détection de zones doubles ou les systèmes de portes industrielles coordonnées.

• LED de puissance (rouge):Il s'allume pour indiquer "Power ON".
• LED de détection de CH1:
  • En marche constante: indique détection du véhicule.
  • Clignement lent: indique un court-circuit de boucle ou des virages insuffisants après la boucle.
  • Clignotement rapide: indique un circuit ouvert en boucle ou des torsions excessives après la boucle.
• LED de détection de CH2:
  • En marche constante: indique détection du véhicule.
  • Clignement lent: indique un court-circuit de boucle ou des virages insuffisants après la boucle.
  • Clignotement rapide: indique un circuit ouvert en boucle ou des torsions excessives après la boucle.

Le réglage de la sensibilité et de la fréquence est facilité par un commutateur à 7 voies et un commutateur à 10 voies.Les utilisateurs peuvent choisir parmi 8 réglages de sensibilité différents en configurant les positions de l'interrupteur selon les tableaux fournis.

• Les commutateurs 6, 7 et 8 régissent la sensibilité au CH1, allant de 0,8 (le moins sensible) à 0,015 (le plus sensible).
• Les commutateurs de plongée 3, 4 et 5 contrôlent la sensibilité du CH2 allant de 0,8 (le moins sensible) à 0,015 (le plus sensible).

(1) DIP 1 et DIP 2:Augmentation spéciale de la sensibilité pour les deux remorques (les deux canaux).

(2) D3, D4, D5 et Switch 2 = S2 D1, D2:Réglage des fonctions spéciales (Mode1, 2, 3 Détection de direction, Mode 4, 5, 6 Mode normal, deux détections de boucle sont séparées).

(3) D6 & D7 & D8 et commutateur 2=S2 D3 & D4 & D5:Réglage de la sélection de la sensibilité CH1 et CH2 (choix de huit niveaux).

(4) D9 et D10 et Switch2=S2 D6, D7:Fréquence de réglage (20 K à 100 KHz).

• La taille de la bobine de coupe et les lignes directrices d'intégration sont indiquées dans le diagramme de droite.
• Il est recommandé d'utiliser des fils ferromagnétiques pour la bobine d'induction, d'une longueur totale maximale de 500 mètres.
• La taille de coupe de la bobine doit être un rectangle d'une longueur de 1,0 à 2,0 m et d'une largeur de 0,8 à 1,2 m, en évitant autant que possible les angles droits aux coins.

La série de détecteurs de boucle de véhicule à double canal JUTAI LD200/202, équipée d'une fonction de reconnaissance de direction, est idéale pour de nombreux scénarios d'entrée et de sortie à canal unique.Lorsqu'il est intégré au contrôleur JUTAI One door (modèle: AC-11), barrière de porte JUTAI (modèle: BR-110) et lecteur RFID à longue portée JUTAI (modèle: PUHF-9), ainsi que des bobines de boucle résistantes à haute température (modèle: JTHT-11),il constitue une solution transparente pour les systèmes de contrôle d'accès à l'entrée/à la sortie à canal unique.

Le détecteur de boucle à double canal JUTAI LD-200/202 peut également fonctionner comme deux détecteurs de boucle à canal unique indépendants.où il y a une barrière et un lecteur à longue portée à l'entrée et à la sortie.

Dans cette configuration, une bobine de boucle est utilisée pour déclencher le lecteur et lire la carte, tandis que l'autre bobine de boucle est dédiée à la fonction anti-écrasement de la barrière.En utilisant le LD-200/202 comme deux détecteurs de boucle indépendantsCette configuration réduit une partie des coûts matériels associés à l'utilisation de détecteurs distincts pour chaque fonction.

Cette fonctionnalité est obtenue en activant la fonction de mode de travail indépendant du LD-200/202, ce qui lui permet de fonctionner efficacement dans cette double capacité.
