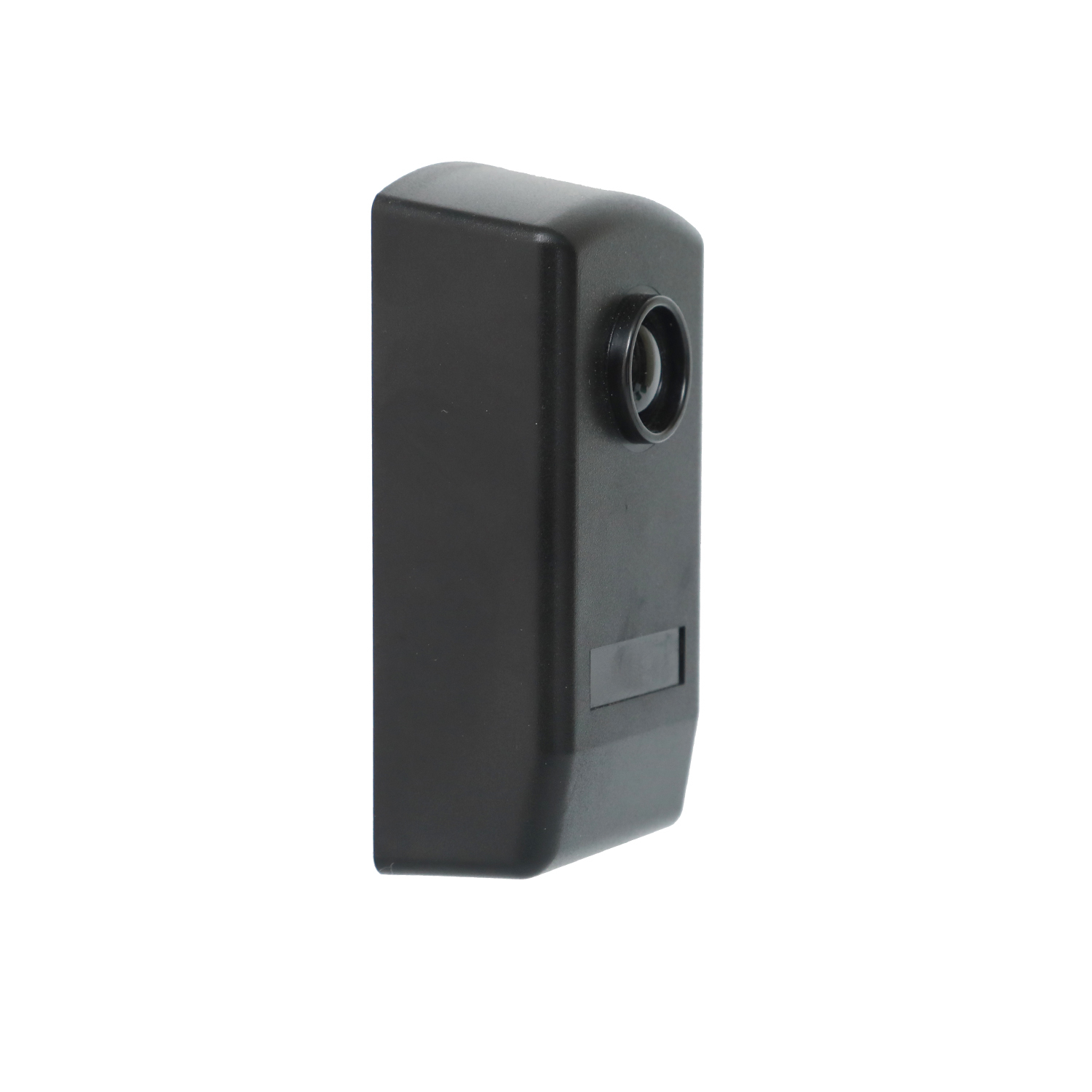

Photocellule IR-20 à infrarouge extérieur pour la détection de la sécurité des portes et portes

La cellule photoélectrique infrarouge JUTAI série IR-20 (également connue sous le nom de capteur IR, capteur de faisceau ou capteur infrarouge) est une solution de détection par faisceau traversant de qualité professionnelle conçue pour les scénarios critiques de sécurité et d'automatisation. Composée d'un émetteur (TX) et d'un récepteur (RX) appairés, elle crée un faisceau infrarouge invisible et précis pour détecter les obstacles, prévenir les coincements et améliorer la sécurité. Avec une portée de détection de 20 mètres, une durabilité de qualité industrielle et une intégration flexible, c'est un choix de confiance pour les portes automatiques, les portails industriels, les portes de garage et les systèmes de sécurité périmétrique dans le monde entier.

Fonctionnant selon un principe de faisceau traversant simple mais fiable, la série IR-20 fonctionne en émettant un faisceau infrarouge focalisé du TX vers le RX. Lorsqu'un objet (personne, véhicule ou obstacle) interrompt le faisceau, le relais interne du RX se déclenche instantanément, envoyant un signal à votre système de contrôle pour arrêter la fermeture des portes, activer les alarmes ou mettre en pause les machines.

Fabriquée avec un plastique technique résistant aux UV et un boîtier caoutchouté, la paire de capteurs résiste aux conditions extérieures difficiles, à la poussière et aux fluctuations de température. Elle est conçue pour un fonctionnement continu dans des environnements à fort trafic ou à sécurité critique où la fiabilité est non négociable.

• Indice de protection IP55: Résiste efficacement à la pénétration de poussière et aux jets d'eau, permettant une installation extérieure directe sans blindage supplémentaire.
• Large compatibilité de tension: Fonctionne sur 12-24V AC/DC (non polarisé), s'intégrant de manière transparente aux alimentations courantes pour les portes, les portails et les systèmes d'automatisation.
• Adaptation aux températures extrêmes: Fonctionne de manière stable de -10°C à +60°C, s'adaptant à la plupart des climats et aux conditions de travail intérieures/extérieures.

• Détection longue distance de 20 mètres: Fournit un faisceau stable et focalisé pour les ouvertures standard et larges (par exemple, portails industriels, grandes portes coulissantes).
• Interférences environnementales anti-interférences: La conception optimisée du faisceau infrarouge minimise les déclenchements intempestifs dus à la lumière ambiante, à la pluie ou à la poussière, garantissant une détection précise.
• Indicateur de statut intuitif: Le RX dispose d'une LED rouge (éteinte en fonctionnement normal, allumée lorsque le faisceau est bloqué) pour un alignement rapide et des vérifications de statut en temps réel.

• Sortie relais polyvalente: Relais SPDT (unipolaire à deux voies) avec bornes COM (Commun), NC (Normalement Fermé) et NO (Normalement Ouvert), compatible avec tout contrôleur de porte, automate programmable ou système d'alarme.
• Options de montage doubles: Prend en charge le montage mural (3 trous de perçage de 5 mm) et le montage sur surface métallique (3 vis autotaraudeuses de 3 mm), s'adaptant à divers scénarios d'installation.
• Alignement simplifié: La conception compacte et le retour visuel clair rendent l'alignement simple, aucune compétence technique professionnelle n'est requise pour l'installation.

• Protection contre les coincements: Répond aux exigences de sécurité des systèmes de portes/portails automatisés, prévenant les accidents en arrêtant la fermeture lorsque des obstacles sont détectés.
• Fonctionnement continu et stable: Les composants de qualité industrielle garantissent une fiabilité à long terme dans les scénarios d'utilisation à haute fréquence (par exemple, centres commerciaux, ateliers industriels).

• Sécurité des portes automatiques: Portes coulissantes, portes battantes et portes rapides enroulables dans les centres commerciaux, les hôpitaux et les aéroports, évitant le coincement de personnes ou d'objets.
• Automatisation de portails et de garages: Portails industriels, portes de garage et barrières de parking, détectant les véhicules ou les obstacles pour éviter les collisions lors de la fermeture.
• Sécurité périmétrique: Clôtures infrarouges invisibles pour les limites de propriété, les fenêtres ou les clôtures, déclenchant des alarmes d'intrusion lorsque le faisceau est franchi.
• Machines industrielles: Interrupteurs de sécurité ou détection de présence pour les équipements de manutention, les lignes de production automatisées et les systèmes de convoyage.
• Espaces commerciaux et publics: Fonctionnement sûr des entrées automatisées dans les immeubles de bureaux, les gares et les complexes commerciaux.

1. Montez l'émetteur (TX) et le récepteur (RX) l'un en face de l'autre, en assurant une ligne de visée dégagée (aucun obstacle entre la paire).
2. Connectez l'alimentation (12-24V AC/DC) aux bornes 1 et 2 de l'émetteur (TX), et aux bornes 1, 2 ou 3 du récepteur (RX) (pour différentes adaptations de tension).
3. Câblez les bornes du relais du récepteur (4=COM, 5=NC, 6=NO) à votre contrôleur de porte, automate programmable ou système d'alarme.
4. Alignez l'émetteur (TX) et le récepteur (RX) jusqu'à ce que la LED rouge du récepteur (RX) s'éteigne (indiquant une connexion de faisceau stable).
5. Fixez les panneaux avant avec les vis fournies, puis testez en interrompant le faisceau, vérifiez que la LED du récepteur (RX) s'allume et que le relais change d'état.

• Fiabilité industrielle éprouvée: Conçue pour un fonctionnement continu dans des scénarios d' contrôle d'accès et de sécurité exigeants, réduisant la fréquence de maintenance.
• Compatibilité mondiale: L'entrée de tension flexible et la sortie relais universelle s'adaptent aux systèmes d'automatisation et aux normes d'alimentation mondiaux.
• Conception conviviale: Installation simplifiée, alignement intuitif et documentation claire réduisent les coûts de déploiement.
• Support de marque de confiance: Développé par Shenzhen JUTAI Comm Co., Ltd., avec un support technique professionnel et des composants durables et de qualité garantie.

Améliorez vos systèmes de sécurité et d'automatisation avec la détection fiable des cellules photoélectriques JUTAI IR-20. Contactez-nous pour les spécifications, les prix et le support technique.
