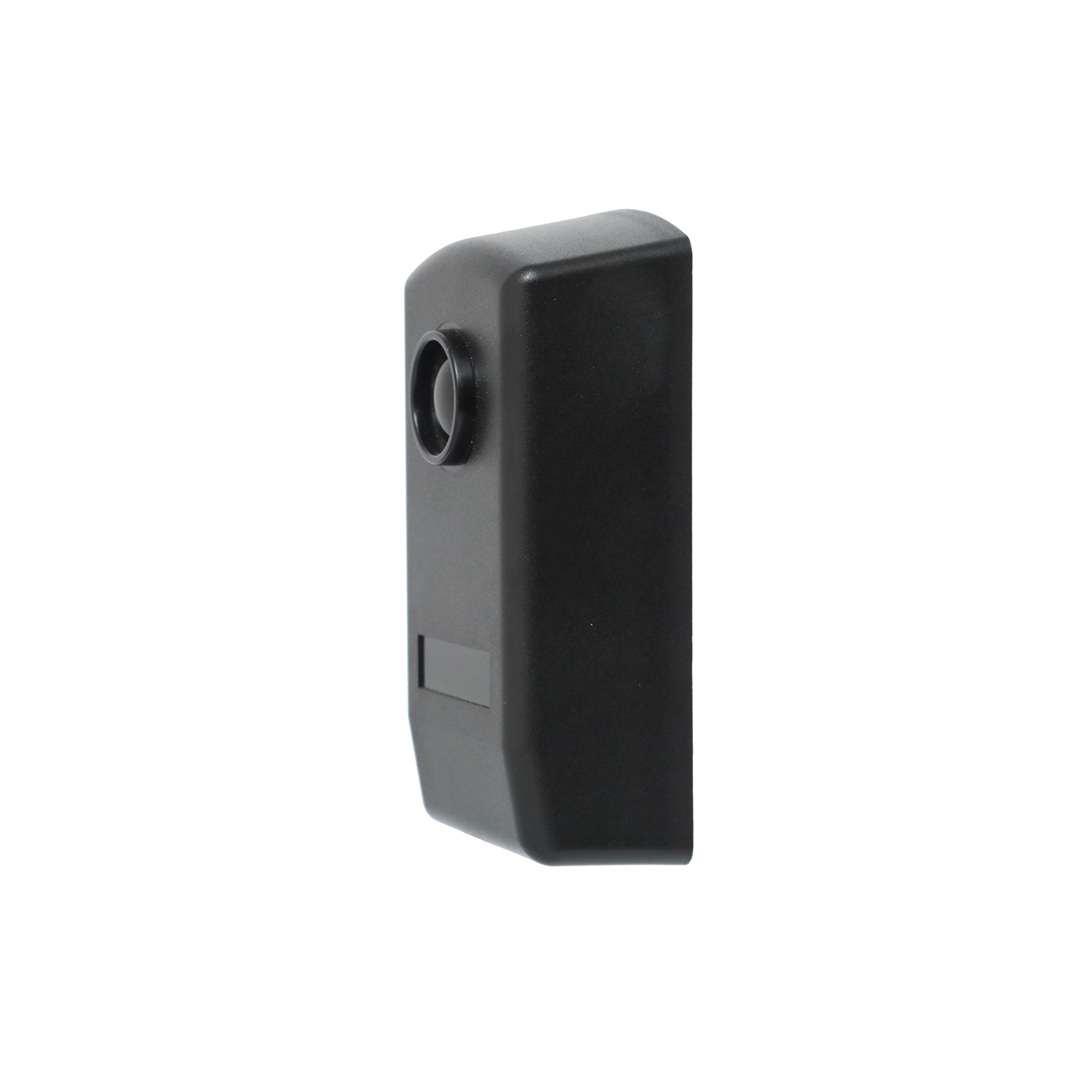

Capteur de faisceau infrarouge IP55 pour la sécurité et l'automatisation en extérieur

Aperçu du produit

Principales caractéristiques et avantages

1. Conception étanche et durable IP55

• Protection IP55: Bloque efficacement l'entrée de poussière et résiste aux jets d'eau à basse pression (de toutes les directions), permettant une installation extérieure directe sans boîtiers supplémentaires.
• Résistance aux UV et à la corrosion: Le boîtier caoutchouté résistant aux UV empêche la dégradation due à la lumière du soleil et aux intempéries, prolongeant la durée de vie dans les environnements extérieurs.
• Adaptation à une large plage de températures: Fonctionne de manière stable de -10°C à +60°C, s'adaptant à la plupart des climats (des hivers froids aux étés chauds).

2. Détection fiable sur de longues distances

• Portée de détection de 20 mètres: Fournit un faisceau stable et focalisé pour les grandes ouvertures (par exemple, les portails industriels, les barrières de stationnement) et les clôtures de sécurité périmétrique.
• Performance anti-interférence: La conception optimisée du faisceau infrarouge minimise les déclenchements intempestifs dus à la lumière ambiante, à la pluie ou à la poussière, assurant une détection précise.
• Retour d'état intuitif: Le RX est équipé d'un indicateur LED rouge, éteint en fonctionnement normal (faisceau non obstrué) et allumé lorsque le faisceau est interrompu, pour un alignement rapide et des contrôles d'état en temps réel.

3. Intégration flexible et installation facile

• Compatibilité d'alimentation universelle: Fonctionne avec des alimentations 12-24V AC/DC (non polarisées), s'intégrant de manière transparente aux contrôleurs de porte, aux automates programmables et aux systèmes d'alarme courants.
• Sortie relais polyvalente: Relais SPDT (Single Pole Double Throw) avec bornes COM (Common, borne 4), NC (Normally Closed, borne 5) et NO (Normally Open, borne 6) pour une compatibilité universelle.
• Options de montage doubles: Prend en charge le montage mural (3 trous de perçage de 5 mm avec chevilles à vis) et le montage sur surface métallique (3 vis autotaraudeuses de 3 mm), s'adaptant à divers scénarios d'installation en extérieur.
• Câblage simplifié: L'étiquetage clair des bornes (TX : 1-2 pour l'alimentation ; RX : 1-3 pour l'alimentation, 4-6 pour la sortie relais) réduit les erreurs d'installation.

4. Performance axée sur la sécurité et de qualité industrielle

• Prévention du piégeage: Répond aux exigences de sécurité pour les portes, portails et barrières automatisés, empêchant les collisions ou le piégeage de personnes/objets.
• Spécifications électriques robustes: Courant de fonctionnement maximal du TX ≤ 25mA, courant de fonctionnement maximal du RX ≤ 35mA et capacité de contact du relais jusqu'à 500mA @ 48V AC/DC, adapté aux charges d'automatisation industrielle.

Spécifications techniques

Applications typiques

• Automatisation des portails et garages extérieurs: Portails industriels, barrières de stationnement et portes de garage, détectant les véhicules/obstacles pour éviter les collisions lors de la fermeture.
• Sécurité périmétrique: Clôtures infrarouges invisibles pour les limites de propriété, les murs d'usine ou les clôtures résidentielles, déclenchant des alarmes d'intrusion lorsque le faisceau est rompu.
• Sécurité des portes automatiques: Portes coulissantes extérieures, portes battantes ou portes roulantes à grande vitesse dans les centres commerciaux, les hôpitaux ou les installations industrielles, empêchant le piégeage.
• Sécurité des machines industrielles: Équipement de manutention de matériaux extérieur, systèmes de convoyeurs ou machines de construction, agissant comme un verrou de sécurité pour la détection de présence.
• Espaces commerciaux et publics: Parkings, gares et entrées d'immeubles de bureaux, assurant le fonctionnement sûr des systèmes d'accès automatisés.

Guide d'installation et de câblage

1. Préparation du montage: Choisissez un emplacement avec une ligne de visée dégagée entre le TX et le RX. Pour les murs, percez 3 trous de 5 mm et installez des chevilles à vis ; pour les surfaces métalliques, percez 3 trous de 3 mm pour les vis autotaraudeuses.
2. Connexion du câblage:
   • Connectez l'alimentation 12-24V AC/DC aux bornes 1 et 2 du TX.
   • Connectez l'alimentation aux bornes 1, 2 ou 3 du RX (tension correspondante).
   • Câblez les bornes 4 (COM), 5 (NC), 6 (NO) du RX à votre contrôleur, automate programmable ou système d'alarme.


3. Alignement: Ajustez les positions du TX et du RX jusqu'à ce que la LED rouge du RX s'éteigne (indiquant une connexion de faisceau stable).
4. Configuration finale: Fixez les panneaux avant avec les vis fournies. Testez en interrompant le faisceau, vérifiez que la LED du RX s'allume et que le relais se déclenche correctement.

Pourquoi choisir le capteur de faisceau infrarouge JUTAI IR-20M ?

• Fiabilité extérieure IP55: Conçu pour résister à la poussière, à la pluie et aux températures extrêmes, idéal pour les environnements extérieurs non protégés.
• Durabilité de qualité industrielle: Des composants de haute qualité et un boîtier robuste garantissent des performances à long terme avec un minimum d'entretien.
• Compatibilité universelle: L'entrée d'alimentation et la sortie relais flexibles s'intègrent de manière transparente aux systèmes de sécurité et d'automatisation existants.
• Installation conviviale: Un étiquetage clair, des options de montage doubles et un retour LED intuitif réduisent le temps et les erreurs de configuration.
• Assurance de la marque de confiance: Développé par Shenzhen JUTAI Comm Co., Ltd., un fournisseur professionnel de composants de sécurité et d'automatisation.
