Capteur photoélectrique à faisceau unique, poids brut du colis 0,25 kg, portée de 20 m, idéal pour les portes automatiques, robuste et classé IP65
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | IR-20 |
| Document | JUTAI Wired Photocell IR-20...20.pdf |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | Dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Indice IP | IP65 | Plage de détection | 30m |
|---|---|---|---|
| Taper | Filaire | Code SH | 8531901000 |
| Taille du paquet | 12.00cm * 11.70cm * 4.30cm | Poids brut du colis | 0,25 kg |
| Mettre en évidence | Capteur photoélectrique pour porte automatique,portée de 20 m,Capteur photoélectrique pour porte automatique |
||
Description de produit

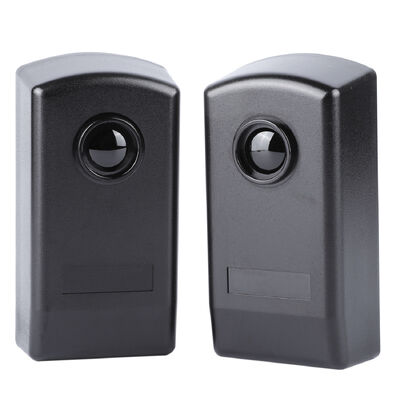

Capteur photocellulaire à faisceau unique avec portée 20M pour portes automatiques
Le capteur photocellulaire à faisceau unique JUTAI IR-20M est une solution de détection infrarouge de qualité professionnelle conçue spécifiquement pour les systèmes de portes automatiques et les scénarios d'automatisation critiques pour la sécurité.En tant que capteur de faisceau translucide associant un émetteur (TX) et un récepteur (RX), il crée un faisceau infrarouge invisible et précis avec une portée de détection de 20 mètres, offrant une détection fiable des obstacles pour éviter les pièges et améliorer la sécurité opérationnelle.avec une résistance à la température IP55, compatibilité à haute tension, et durabilité de qualité industrielle, c'est le choix de confiance pour les portes coulissantes automatiques, les portes pivotantes, les portes roulantes à grande vitesse, et les systèmes de contrôle d'accès dans le monde entier.
Vue d'ensemble du produit
Le capteur IR-20M fonctionne selon le principe du faisceau traversant simple en émettant un faisceau infrarouge concentré du TX vers le RX.ou un obstacle interrompt la lumière, le relais interne du RX se déclenche instantanément, envoyant un signal au contrôleur automatique de la porte pour arrêter la fermeture, inverser la direction ou mettre en pause l'opération.
Construite avec du plastique technique résistant aux UV et un boîtier caoutchouteux, la paire de capteurs est conçue pour résister aux éléments extérieurs, à la poussière et aux fluctuations de température.Il est conçu pour un service continu 24/7 dans les commerces à fort trafic., industriels et publics où la fiabilité et la sécurité ne sont pas négociables.
Caractéristiques principales et avantages
Construction résistante aux intempéries
- Protection contre les intrusions IP55Résiste efficacement à la pénétration de poussière et aux jets d'eau basse pression de n'importe quelle direction, permettant une installation directe à l'intérieur/à l'extérieur sans blindage supplémentaire.
- Compatibilité à haute tension:Fonctionne sur 12-24V AC/DC (non polarisé), s'intégrant parfaitement aux sources d'alimentation et aux systèmes de contrôle automatiques de porte standard.
- Résistance à la température:Fonctionne de façon stable de -10°C à +60°C, s'adaptant à divers climats et conditions de travail.
Détection fiable à 20 mètres
- Performance à longue distance:Il fournit un faisceau infrarouge stable et concentré d'une portée maximale de 20 mètres, adapté aux larges ouvertures de porte et aux grandes zones d'accès.
- Conception anti-interférence:La technologie optique optimisée minimise les faux déclencheurs causés par la lumière ambiante, la pluie ou la poussière, assurant une détection précise dans des environnements complexes.
- Indicateur de statut intuitif:Le RX est équipé d'une LED rouge qui s'éteint lorsque le faisceau n'est pas obstrué (opération normale) et s'allume lorsqu'il est interrompu pour un alignement rapide et des vérifications d'état en temps réel.
Facilité d'installation et intégration
- Options de double montage:Prend en charge le montage murale (3 trous de forage de 5 mm avec ancrage à vis) et le montage de surface métallique (3 vis à autocollant de 3 mm), s'adaptant à divers scénarios d'installation.
- Sortie de relais polyvalente:Relais SPDT (Single Pole Double Throw) avec bornes communes (COM, terminal 4), normalement fermées (NC, terminal 5) et normalement ouvertes (NO, terminal 6), compatible avec tout contrôleur automatique de porte, PLC,ou système d'alarme.
- Le câblage simplifié:L'étiquetage clair des terminaux (TX: 1-2 pour la puissance; RX: 1-3 pour la puissance, 4-6 pour la sortie du relais) réduit les erreurs d'installation et permet d'économiser du temps de configuration.
Conception axée sur la sécurité des portes automatiques
- Prévention des pièges:Répond aux exigences de sécurité essentielles pour les portes automatiques, empêchant les collisions et le piégeage de personnes, d'animaux domestiques ou d'objets.
- Fiabilité de qualité industrielleLes composants de haute qualité et le boîtier robuste assurent des performances à long terme dans des scénarios d'utilisation à haute fréquence (par exemple, centres commerciaux, aéroports, hôpitaux).
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle | IR-20M |
| Principe de détection | Faisceau simple-faisceau traversant (paire émetteur + récepteur) |
| Portée maximale de détection | 20 mètres (intérieur/extérieur) |
| Énergie | 12 à 24 V AC/DC (non polarisé) |
| Courant de fonctionnement maximal TX | ≤ 25 mA |
| Courant de fonctionnement maximal RX | ≤ 35 mA |
| Type de sortie | 1 Relais de changement (SPDT) |
| Nombre de contacts de relais | Max. 500mA @ 48V CA/CC |
| Classification de la protection contre les intrusions | Pour la protection contre la corrosion |
| Plage de température de fonctionnement | -10°C à +60°C |
| Matériel de logement | Plastique d'ingénierie avec boîtier en caoutchouc |
| Indicateur du récepteur | LED rouge (allumée lorsque le faisceau est interrompu) |
| Configuration du terminal | Le système d'exploitation doit être équipé d'un système de gestion de l'énergie, qui est un système de gestion de l'énergie. |
| Spécifications du trou de montage | Paroi: 3 x 5 mm; métal: 3 x 3 mm |
| Dimensions (L × W × H) | 90.63 mm × 44,90 mm × 30,00 mm |
Applications typiques
- Portes coulissantes automatiques:Les centres commerciaux, les immeubles de bureaux, les aéroports et les hôpitaux empêchent le piégeage pendant la fermeture.
- Portes pivotantes et portes roulantes:Les installations industrielles, les entrepôts et les magasins détectent les obstacles pour éviter les collisions.
- Portes de garage et barrières de stationnement:Zones de stationnement résidentielles et commerciales garantissant un fonctionnement sûr lorsque des véhicules ou des piétons sont présents.
- Systèmes de contrôle d'accès:Sécurité du périmètre pour les portes, les portes et les zones restreintes, déclenchant des alarmes ou le refus d'accès lorsque le faisceau est brisé.
- Entrées des bâtiments publics:Les gares, les hôpitaux et les écoles améliorent la sécurité des systèmes de portes automatiques à fort trafic.
Guide de l'installation et du câblage
- Préparation de montage:Sélectionnez un emplacement avec une ligne de vue claire entre le TX et le RX. Pour les murs, percez des trous de 3 x 5 mm et installez des ancrages à vis; pour les surfaces métalliques, percez des trous de 3 x 3 mm pour des vis à autocollants.
- Connexion de câblage:
- Connectez l'alimentation AC/DC 12-24V aux bornes TX 1 et 2.
- Connectez la même alimentation aux bornes RX 1, 2 ou 3 (matchage de tension).
- Connectez les bornes RX 4 (COM), 5 (NC) et 6 (NO) au contrôleur automatique de porte ou au système d'alarme.
- L'alignement:Ajustez les positions du TX et du RX jusqu'à ce que la LED rouge du RX s'éteigne, indiquant une connexion stable du faisceau.
- Tests finauxSécuriser les panneaux avant avec les vis fournies. Testez en interrompant le faisceau pour vérifier que la LED RX s'allume et que le contrôleur de porte réagit correctement (arrête ou recule).
Pourquoi choisir le capteur photocellulaire à faisceau unique JUTAI IR-20M?
- Conçu pour les portes automatiques:Une conception optimisée répond aux besoins spécifiques en matière de sécurité et de performances des systèmes de portes automatiques.
- Fiabilité démontrée:Les composants industriels et la construction résistante aux intempéries assurent un fonctionnement constant dans des environnements exigeants.
- Compatibilité universelle:Fonctionne avec tous les principaux contrôleurs automatiques de porte et les alimentations, réduisant la complexité de l'intégration.
- Sécurité rentable:Des performances de haute qualité à un prix compétitif, réduisant les coûts globaux du système.
- Assistance de marque fiable:Développé par Shenzhen JUTAI Comm Co., Ltd., un fournisseur professionnel de composants de sécurité et d'automatisation avec un support technique mondial.
Améliorez la sécurité et la fiabilité de votre système de porte automatique avec le capteur photocellulaire à faisceau unique JUTAI IR-20M. Contactez-nous pour des spécifications détaillées, des prix et une assistance technique.
