Capteur de sécurité infrarouge pour portes coulissantes, portes de garage et portails

Lieu d'origine	Chine
Nom de marque	JUTAI
Certification	CE
Numéro de modèle	IR-20
Document	JUTAI Wired Photocell IR-20...20.pdf
Quantité de commande min	1
Prix	negotiable
Détails d'emballage	Dessin animé
Délai de livraison	5 - 8 jours ouvrables
Conditions de paiement	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacité d'approvisionnement	1000 pièces par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Indice IP	IP65	Plage de détection	30m
Taper	câblé	Code HS	8531901000
Taille du paquet	12.00cm * 11.70cm * 4.30cm	Poids brut du colis	0,25 kg
Mettre en évidence	Capteur de sécurité infrarouge pour portes de garage , Capteur de sécurité infrarouge pour portails , Capteur de sécurité infrarouge pour portes coulissantes

Laisser un message

Description de produit

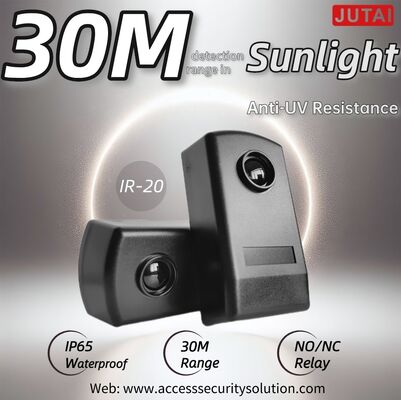

Capteur de sécurité infrarouge pour portes coulissantes, portes de garage et portails

Le capteur de sécurité infrarouge JUTAI IR-20 (également appelé photocellule infrarouge, capteur à faisceau ou capteur IR) est une solution de détection à faisceau traversant de qualité professionnelle conçue pour améliorer la sécurité des portes coulissantes, des portes de garage et des portails industriels/commerciaux. Composé d'un émetteur (TX) et d'un récepteur (RX) assortis, il crée un faisceau infrarouge invisible de 30 mètres qui détecte de manière fiable les obstacles, empêchant l'emprisonnement, les collisions et les risques opérationnels. Avec un indice de protection IP55 contre les intempéries, une large compatibilité de tension et une durabilité de qualité industrielle, c'est un composant de sécurité fiable pour les systèmes de contrôle d'accès résidentiels, commerciaux et industriels dans le monde entier.

Présentation du produit

Fonctionnant sur un principe simple mais robuste de faisceau traversant, le capteur IR-20 émet un faisceau infrarouge focalisé du TX vers le RX. Lorsque le faisceau est interrompu par un objet quelconque, qu'il s'agisse d'une personne, d'un véhicule, d'un animal de compagnie ou de débris, le relais interne du RX se déclenche instantanément, envoyant un signal au contrôleur de la porte/du portail pour arrêter la fermeture, inverser la direction ou interrompre le fonctionnement.

Construit avec du plastique technique résistant aux UV et un boîtier caoutchouté, la paire de capteurs résiste aux éléments extérieurs (poussière, pluie, soleil) et aux fluctuations de température. Il est conçu pour un fonctionnement continu 24h/24 et 7j/7 dans les environnements à fort trafic ou critiques pour la sécurité, garantissant des performances fiables là où la sécurité ne peut être compromise.

Principales caractéristiques et avantages

1. Conception résistante aux intempéries et durable

Protection contre la pénétration IP55: Résiste efficacement à la pénétration de la poussière et aux jets d'eau à basse pression de toutes les directions, permettant une installation directe à l'intérieur/à l'extérieur sans protection supplémentaire.
Large compatibilité de tension: Fonctionne sur 12-24V AC/DC (non polarisé), s'intégrant de manière transparente aux alimentations et aux systèmes de contrôle standard des portes/portails.
Résistance à la température: Fonctionne de manière stable de -10°C à +60°C, s'adaptant à divers climats (des hivers froids aux étés chauds) et aux conditions de travail.

2. Détection fiable sur 30 mètres

Performance longue distance: Fournit un faisceau infrarouge stable et focalisé avec une portée maximale de 30 mètres, adapté aux larges ouvertures de portes/portails et aux grandes zones d'accès.
Technologie anti-interférence: La conception optique optimisée minimise les déclenchements intempestifs causés par la lumière ambiante, la pluie ou la poussière, assurant une détection précise dans des environnements complexes.
Indicateur d'état intuitif: Le RX est équipé d'une LED rouge - éteinte lorsque le faisceau est dégagé (fonctionnement normal) et allumée lorsqu'il est interrompu - pour un alignement rapide et des contrôles d'état en temps réel.

3. Installation facile et intégration universelle

Options de montage doubles: Prend en charge le montage mural (3 trous de perçage de 5 mm avec chevilles) et le montage sur surface métallique (3 vis autotaraudeuses de 3 mm), s'adaptant à divers scénarios d'installation.
Sortie relais polyvalente: Relais SPDT (Single Pole Double Throw) avec bornes Common (COM, borne 4), Normally Closed (NC, borne 5) et Normally Open (NO, borne 6), compatible avec tout contrôleur de porte/portail, automate programmable ou système d'alarme.
Câblage simplifié: Un étiquetage clair des bornes (TX : 1-2 pour l'alimentation ; RX : 1-3 pour l'alimentation, 4-6 pour la sortie relais) réduit les erreurs d'installation et permet de gagner du temps lors de la configuration.

4. Axé sur la sécurité pour les portes et les portails

Prévention de l'emprisonnement: Répond aux exigences de sécurité critiques pour les portes et portails automatisés, empêchant les collisions et l'emprisonnement de personnes, d'animaux de compagnie ou d'objets.
Fiabilité de qualité industrielle: Des composants de haute qualité et un boîtier robuste garantissent des performances à long terme dans les scénarios d'utilisation à haute fréquence (par exemple, centres commerciaux, entrepôts, complexes résidentiels).

Spécifications techniques

Paramètre	Spécification
Modèle	IR-20
Principe de détection	Faisceau traversant (paire émetteur + récepteur)
Portée de détection maximale	30 mètres (intérieur/extérieur)
Alimentation	12-24V AC/DC (non polarisé)
Courant de fonctionnement maximal du TX	≤ 25mA
Courant de fonctionnement maximal du RX	≤ 35mA
Type de sortie	1 relais inverseur (SPDT)
Pouvoir de coupure du contact du relais	Max. 500mA @ 48V AC/DC
Indice de protection contre la pénétration	IP55
Plage de température de fonctionnement	-10°C à +60°C
Matériau du boîtier	Plastique technique avec boîtier en caoutchouc
Indicateur du récepteur	LED rouge (allumée lorsque le faisceau est interrompu)
Configuration des bornes	TX : 1-2 (Alimentation) ; RX : 1-3 (Alimentation), 4 (COM), 5 (NC), 6 (NO)
Spécifications des trous de montage	Mur : 3x 5mm ; Métal : 3x 3mm
Dimensions (L×l×H)	90,63 mm × 44,90 mm × 30,00 mm

Applications typiques

Portes coulissantes: Centres commerciaux, immeubles de bureaux, aéroports et hôpitaux - empêchant l'emprisonnement lors de la fermeture.
Portes de garage: Zones de stationnement résidentielles et commerciales - assurant un fonctionnement sûr en présence de véhicules, de piétons ou d'animaux de compagnie.
Portails industriels/commerciaux: Entrepôts, usines et complexes résidentiels - détectant les obstacles pour éviter les collisions lors de la fermeture du portail.
Systèmes de contrôle d'accès: Sécurité périmétrique pour les portes, les portails et les zones réglementées - déclenchant des alarmes ou un refus d'accès lorsque le faisceau est rompu.
Entrées des bâtiments publics: Gares, écoles et centres commerciaux - améliorant la sécurité des systèmes de portes/portails automatisés à fort trafic.

Guide d'installation et de câblage

Préparation du montage: Sélectionnez un emplacement avec une ligne de mire dégagée entre le TX et le RX. Pour les murs, percez 3 trous de 5 mm et installez des chevilles ; pour les surfaces métalliques, percez 3 trous de 3 mm pour les vis autotaraudeuses.
Connexion du câblage:
- Connectez l'alimentation 12-24V AC/DC aux bornes 1 et 2 du TX.
- Connectez la même alimentation aux bornes 1, 2 ou 3 du RX (tension correspondante).
- Câblez les bornes 4 (COM), 5 (NC) et 6 (NO) du RX à votre contrôleur de porte/portail ou à votre système d'alarme.
Alignement: Ajustez les positions du TX et du RX jusqu'à ce que la LED rouge du RX s'éteigne, indiquant une connexion de faisceau stable.
Test final: Fixez les panneaux avant avec les vis fournies. Testez en interrompant le faisceau - vérifiez que la LED du RX s'allume et que le contrôleur de porte/portail répond correctement (s'arrête ou s'inverse).

Pourquoi choisir le capteur de sécurité infrarouge JUTAI IR-20 ?

Portée étendue de 30 mètres: Idéal pour les larges ouvertures de portes/portails et les grandes zones d'accès, couvrant des zones de sécurité plus étendues que les capteurs standard.
Fiabilité par tous les temps: La protection IP55 garantit des performances constantes dans les environnements extérieurs, résistant à la poussière, à la pluie et aux températures extrêmes.
Compatibilité universelle: Fonctionne avec tous les principaux contrôleurs de portes/portails et alimentations, réduisant la complexité de l'intégration.
Installation conviviale: Un étiquetage clair, des options de montage doubles et une rétroaction LED intuitive simplifient la configuration pour les techniciens.
Assurance de la marque de confiance: Développé par Shenzhen JUTAI Comm Co., Ltd., un fournisseur professionnel de composants de sécurité et d'automatisation avec un support technique mondial.

Améliorez la sécurité de vos portes et portails avec le capteur de sécurité infrarouge JUTAI IR-20 longue portée et fiable. Contactez-nous pour des spécifications détaillées, des prix et une assistance technique.
