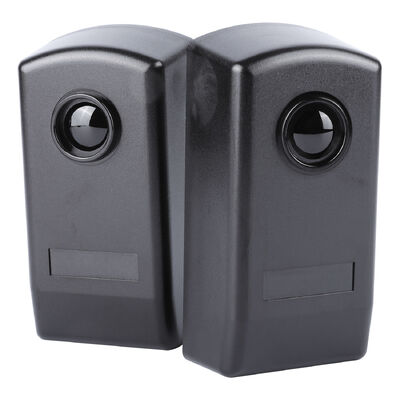

Photocell infrarouge industrielle et commerciale 12-24V AC/DC – Détection fiable de sécurité et de sûreté périmétrique

Aperçu du produit

Principales caractéristiques et avantages

1. Durabilité de qualité industrielle et résistance aux intempéries

• Protection contre les intrusions IP55: Protège efficacement contre la pénétration de la poussière et les jets d'eau à basse pression provenant de toutes les directions, permettant une installation extérieure directe pour la sécurité périmétrique et une utilisation en intérieur dans des environnements industriels difficiles (par exemple, entrepôts avec poussière ou humidité).
• Flexibilité de tension étendue: Fonctionne de manière transparente sur 12-24V AC/DC (non polarisé), éliminant le besoin d'alimentations spécialisées et s'intégrant sans effort aux automates industriels standard, aux panneaux de sécurité commerciaux et aux systèmes de contrôle d'accès.
• Résistance à la température: Fonctionne de manière fiable de -10°C à +60°C, s'adaptant aux conditions climatiques extrêmes—des entrepôts industriels froids aux zones de stationnement commerciales extérieures chaudes.

2. Détection longue portée de 30 mètres et anti-interférence

• Portée de détection étendue: Fournit un faisceau infrarouge stable et focalisé sur plus de 30 mètres (intérieur/extérieur), couvrant de larges ouvertures (portes industrielles, quais de chargement d'entrepôts) et de grands espaces commerciaux (atrium de centres commerciaux, périmètres de parkings) sans dégradation du signal.
• Anti-interférence environnementale: La technologie optique optimisée minimise les déclenchements intempestifs causés par la lumière ambiante (lumière du soleil, luminaires fluorescents), la pluie ou la poussière—essentiel pour les environnements industriels avec un éclairage variable et les zones commerciales à fort trafic piétonnier.
• Retour d'état intuitif: Le RX est équipé d'un indicateur LED rouge vif : éteint lorsque le faisceau n'est pas obstrué (fonctionnement normal) et allumé lorsqu'il est interrompu. Cela permet aux techniciens d'aligner rapidement le capteur lors de l'installation et de dépanner les problèmes en temps réel.

3. Intégration universelle et installation sans problème

• Sortie relais polyvalente: Équipé d'un relais unipolaire à deux directions (SPDT), comprenant des bornes communes (COM, borne 4), normalement fermées (NC, borne 5) et normalement ouvertes (NO, borne 6). Cette conception universelle assure la compatibilité avec tout verrouillage de sécurité de machinerie industrielle, système d'alarme commercial ou contrôleur de porte/portail automatique.
• Solutions de montage doubles: Prend en charge le montage mural (3 trous de perçage de 5 mm avec chevilles à vis) pour les bâtiments commerciaux et le montage sur surface métallique (3 vis autotaraudeuses de 3 mm) pour les équipements industriels ou les structures métalliques, s'adaptant à divers scénarios d'installation.
• Câblage et étiquetage simplifiés: Des marquages de bornes clairs (TX : 1-2 pour l'alimentation ; RX : 1-3 pour l'alimentation, 4-6 pour la sortie relais) réduisent les erreurs d'installation, ce qui permet aux techniciens de gagner du temps dans les environnements industriels et commerciaux.

4. Conception axée sur la sécurité pour une utilisation industrielle et commerciale

• Prévention des intrusions périmétriques: Crée une barrière de sécurité invisible pour les périmètres des installations industrielles, les limites des propriétés commerciales ou les zones restreintes (par exemple, les salles de serveurs, le stockage des stocks), déclenchant des alarmes en cas de violation.
• Verrouillage de sécurité de la machinerie: Agit comme un capteur de sécurité pour les machines industrielles (convoyeurs, chaînes d'emballage) et les équipements commerciaux (portes automatiques, barrières de stationnement), empêchant l'emprisonnement ou la collision en arrêtant le fonctionnement lorsque des obstacles sont détectés.
• Faible consommation d'énergie: Courant de fonctionnement maximal du TX ≤25mA et courant de fonctionnement maximal du RX ≤35mA, assurant une efficacité énergétique pour un fonctionnement 24h/24 et 7j/7 dans les usines industrielles et les bâtiments commerciaux.

Spécifications techniques

Applications typiques

Sécurité et sûreté industrielles

• Protection périmétrique des usines: Barrières à faisceau invisible pour les murs des installations, les clôtures ou les entrées des quais de chargement—déclenchement d'alarmes en cas d'accès non autorisé.
• Verrous de sécurité d'entrepôt: Capteurs de sécurité pour les systèmes de convoyeurs, les systèmes de stockage et de récupération automatisés (ASRS) et les machines d'emballage—arrêt du fonctionnement lorsque les travailleurs ou les obstacles se trouvent dans la zone de danger.
• Automatisation des portails industriels: Détection pour les grands portails d'usine ou les points d'accès des véhicules—empêchant la fermeture des portails sur les véhicules ou les équipements.

Sécurité commerciale et contrôle d'accès

• Sécurité des centres commerciaux et des commerces de détail: Protection périmétrique pour les zones de l'arrière-boutique, les salles d'inventaire ou les entrées de magasins après les heures d'ouverture.
• Sécurité des parkings et des garages: Détection d'obstacles pour les barrières de stationnement automatiques et les portes de garage—prévention des collisions avec les véhicules ou les piétons.
• Accès aux immeubles de bureaux et aux complexes commerciaux: Capteurs de sécurité pour les portes coulissantes automatiques, les entrées de zones restreintes et les halls d'ascenseurs—amélioration de la sécurité des locataires et des visiteurs.
• Sécurité des hôpitaux et des établissements publics: Détection non intrusive pour les sorties de secours, les salles de fournitures médicales ou les zones de haute sécurité (par exemple, les centres de données dans les immeubles de bureaux).

Guide d'installation et de câblage

1. Préparation du montage: Sélectionnez un emplacement avec une ligne de mire dégagée entre le TX et le RX. Pour le montage mural (bâtiments commerciaux), percez 3 trous de 5 mm et installez des chevilles à vis ; pour les surfaces métalliques (équipements industriels), percez 3 trous de 3 mm pour les vis autotaraudeuses.
2. Connexion du câblage:
   • Connectez l'alimentation 12-24V AC/DC aux bornes 1 et 2 du TX.
   • Connectez la même alimentation aux bornes 1, 2 ou 3 du RX (correspondant à la tension nominale).
   • Câblez les bornes 4 (COM), 5 (NC) et 6 (NO) du RX à votre panneau de sécurité, à votre automate ou à votre contrôleur d'accès.


3. Alignement: Ajustez les positions du TX et du RX jusqu'à ce que la LED rouge du RX s'éteigne, indiquant une connexion de faisceau stable. Utilisez le retour d'information de la LED pour affiner l'alignement pour une détection à longue portée.
4. Tests finaux: Fixez les panneaux avant avec les vis fournies. Testez le capteur en interrompant le faisceau—vérifiez que la LED du RX s'allume et que le système connecté (alarme, contrôleur de porte, machinerie) répond correctement.

Pourquoi choisir la photocellule infrarouge JUTAI IR-20 ?

• Adaptabilité à deux scénarios: Conçu pour la robustesse industrielle et la polyvalence commerciale, éliminant le besoin de capteurs séparés pour différents environnements.
• Fiabilité à longue portée: La portée de détection de 30 mètres couvre de grands espaces, réduisant le nombre de capteurs nécessaires pour la protection périmétrique ou la couverture de sécurité.
• Sécurité rentable: Performances de qualité industrielle à un prix compétitif, réduisant les coûts globaux des systèmes de sécurité et de sûreté pour les entreprises.
• Compatibilité universelle: Fonctionne avec tous les principaux automates industriels, panneaux de sécurité commerciaux et systèmes de contrôle d'accès, simplifiant l'intégration avec l'infrastructure existante.
• Support de marque de confiance: Développé par Shenzhen JUTAI Comm Co., Ltd., un fournisseur professionnel de composants de sécurité industriels et commerciaux, avec un support technique mondial et une assurance qualité.
