Capteur infrarouge à faisceau étanche pour systèmes anti-intrusion et de contrôle d'accès

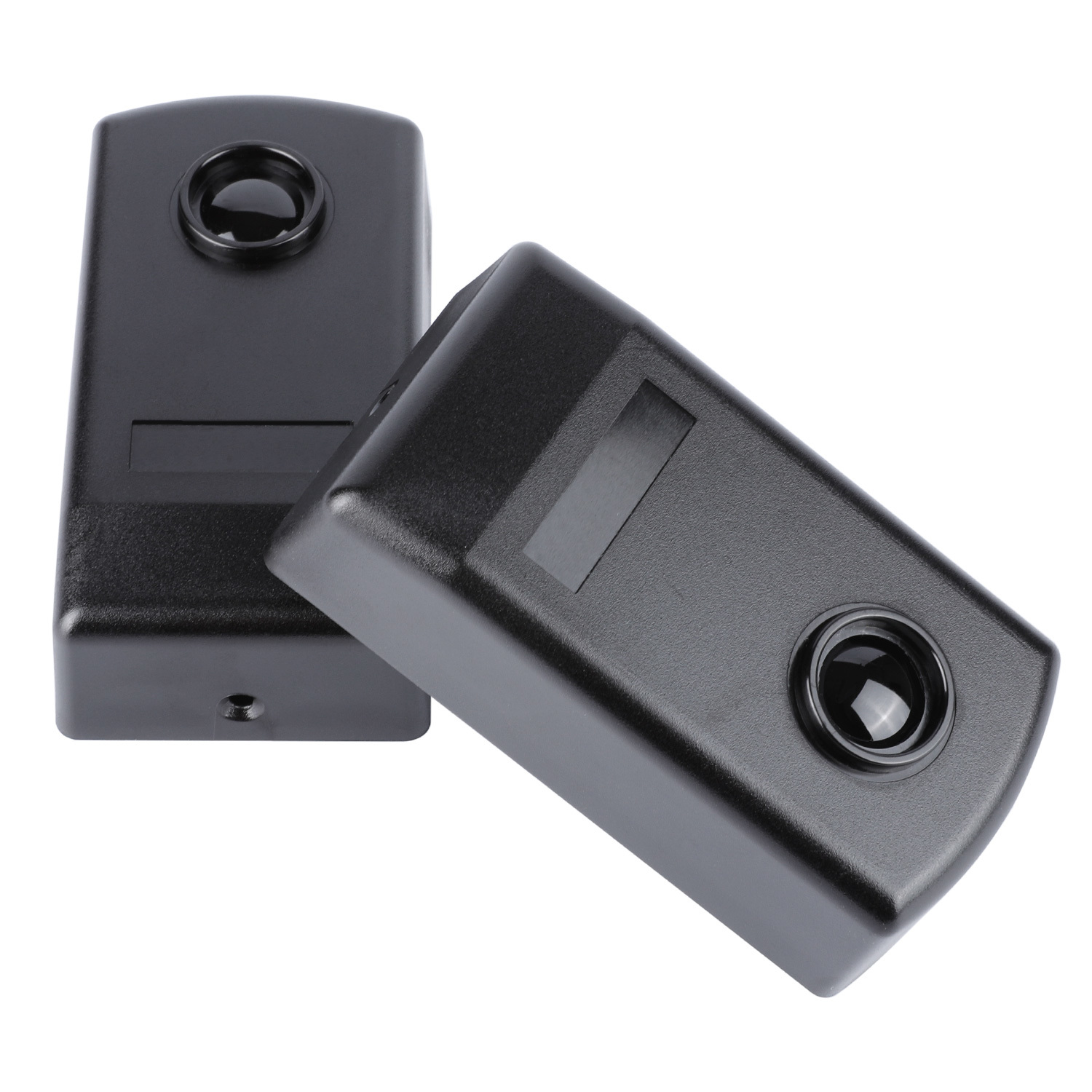

Le détecteur de faisceau infrarouge résistant aux intempéries JUTAI IR-20M (également appelé photocellule infrarouge, détecteur de faisceau traversant ou détecteur infrarouge anti-vol) est un détecteur infrarouge robuste,dispositif de détection axé sur la sécurité conçu exclusivement pour les systèmes anti-vol et les applications de contrôle d'accèsAvec une résistance aux intempéries IP55, une plage de détection stable de 20 mètres et une compatibilité de 12-24V AC/DC, il crée une barrière de sécurité invisible et fiable pour dissuader les intrusions.gérer l'accès, et protéger les biens, ce qui le rend idéal pour les zones résidentielles, les bâtiments commerciaux, les installations industrielles et les zones d'accès restreint dans le monde entier.

En tant que capteur professionnel de faisceau de traverseur associant un émetteur de précision (TX) et un récepteur (RX), l'IR-20M fonctionne selon un principe éprouvé dans le temps:le TX émet un faisceau infrarouge focalisé qui se verrouille sur le RX pour former un chemin de détection continuLorsqu'un intrus, un véhicule ou un obstacle casse le faisceau, que ce soit pendant la journée ou la nuit, le relais de changement interne du RX s'active instantanément.Cela envoie un signal rapide à votre système d'alarme anti-vol (activation des sirènes ou alertes) ou panneau de contrôle d'accès (bloquer l'entrée non autorisée ou arrêter les portes automatiques), assurant des interventions proactives en matière de sécurité.

Conçu pour résister aux éléments extérieurs et aux scénarios de sécurité à fort trafic, l'IR-20M est doté d'un boîtier en plastique résistant aux UV avec un joint étanche en caoutchouc.Il est conçu pour fonctionner sans interruption 24 heures sur 24., résistant à la poussière, à la pluie, aux fluctuations de température et aux vibrations mineures, essentiel à la fiabilité à long terme de l'anti-vol et du contrôle d'accès.

• Protection contre les intrusions IP55: entièrement protégé contre la pénétration de poussière et les jets d'eau basse pression provenant de n'importe quelle direction, permettant une installation directe en extérieur pour les barrières anti-vol sans enceintes supplémentaires.
• Résistance aux UV et à la corrosion: Le boîtier durable résiste à la dégradation causée par le soleil et aux intempéries, conservant ainsi ses performances sous la pluie, la neige ou dans des environnements à forte humidité, ce qui est essentiel pour la sécurité toute l'année.
• Adaptation à des températures élevées: Fonctionne de manière fiable de -10°C à +60°C, s'adaptant à divers climats (des zones résidentielles froides aux parkings commerciaux chauds).

• Protection à longue portée: fournit un faisceau infrarouge concentré et cohérent sur 20 mètres (intérieur/extérieur), couvrant de larges espaces (clôtures de cour, entrées de bâtiments ou ouvertures de portes industrielles) sans perte de signal.
• Technologie anti-interférence: la conception optique optimisée minimise les fausses alarmes causées par la lumière ambiante (lumière directe, lampadaires), la pluie,ou de la poussière, éliminer les alertes inutiles et assurer une performance fiable en matière de lutte contre les cambriolages.
• Indicateur de statut intuitif: Le RX est équipé d'une LED rouge vif: éteinte lorsque le faisceau n'est pas obstrué (état de sécurité normal) et allumée lorsqu'il est interrompu.Cela permet un alignement rapide pendant l'installation et le dépannage instantané pour les équipes de sécurité.

• Compatibilité électrique polyvalente: fonctionne sur 12-24V AC/DC (non polarisé), s'intègre parfaitement avec les panneaux d'alarme anti-volontaire standard, les systèmes de contrôle d'accès, les contrôleurs automatiques de porte,et PLCs ̇ pas besoin d'alimentation spécialisée.
• Sortie du relais SPDT: équipé de terminaux communs (COM, terminal 4), normalement fermés (NC, terminal 5) et normalement ouverts (NO, terminal 6), assurant la compatibilité avec tous les principaux équipements de sécurité et de contrôle d'accès.
• Faible consommation d'énergie: TX max courant d'exploitation ≤25mA et RX max courant d'exploitation ≤35mA, permettant une surveillance de la sécurité efficace en énergie 24 heures sur 24 et 7 jours sur 7, sans coûts d'énergie élevés.

• Options de double montage: Supports wall mounting (3x 5mm drill holes with screw anchors) for residential/commercial exteriors and metal surface mounting (3x 3mm self-tapping screws) for industrial gates or metal fences—adapting to diverse security setups.
• Le câblage et l'étiquetage simplifiés: Les marquages clairs des terminaux (TX: 1-2 pour la puissance; RX: 1-3 pour la puissance, 4-6 pour la sortie du relais) réduisent les erreurs d'installation, permettant aux techniciens de sécurité de les installer rapidement.
• Assemblage résistant aux altérations: Le panneau avant est fixé par des vis, empêchant ainsi toute manipulation non autorisée, indispensable au maintien de l'intégrité des systèmes anti-vol.

• Protection du périmètre résidentiel: Barrières à faisceaux invisibles pour les clôtures de jardin, les portes de jardin ou les fenêtres qui déclenchent des alarmes pour une entrée non autorisée.
• Sécurité des bâtiments commerciaux: Protection des vitrines, des entrées arrière de la maison, des salles d'inventaire ou des bureaux après les heures de travail.
• Anti-vol dans les installations industrielles: détection des clôtures des entrepôts, des entrées des quais de chargement ou des zones de stockage des équipements

• Accès automatique à la passerelle: Détection de sécurité pour les portes de garage résidentielles/commerciales, les portes coulissantes industrielles ou les barrières de stationnement  empêchant la fermeture des véhicules/piétons et bloquant l'accès non autorisé.
• Accès à la zone restreinte: Faisceaux invisibles pour les salles de serveurs, les centres de données ou les bureaux de haute sécurité, déclenchant des alertes si du personnel non autorisé pénètre dans la zone.
• Accès aux installations publiques: Sécurité pour les zones restreintes des hôpitaux, les périmètres des écoles ou les entrées des bâtiments gouvernementaux

1. Préparation du montage: Sélectionnez un emplacement avec une ligne de vue libre entre TX et RX (éviter les buissons, les objets en mouvement ou la lumière directe du soleil sur RX).pour les surfaces métalliques, percer des trous de 3 x 3 mm pour des vis à auto-fonctionnement.
2. Panneau et configuration du câblage: Levez le panneau avant des TX et des RX, dirigez les câbles à travers le boîtier et connectez-les comme suit:
   • Connectez l'alimentation AC/DC 12-24V aux bornes TX 1 et 2.
   • Connectez la même alimentation aux bornes RX 1, 2 ou 3 (tension correspondante).
   • Connectez les bornes RX 4 (COM), 5 (NC) et 6 (NO) à votre panneau d'alarme anti-vol ou à votre système de contrôle d'accès.
3. Alignement: Ajustez les positions TX et RX jusqu'à ce que la LED rouge du RX s'éteigne (indiquant une connexion de faisceau stable).
4. Test de sécurité définitif: Sécuriser les panneaux avant avec des vis fournies. Testez en interrompant le faisceau vérifier que la LED RX s'allume et que le système connecté (alarme, contrôleur de porte) réagit instantanément.

Renforcez vos systèmes anti-vol et de contrôle d'accès avec le durable et fiable JUTAI IR-20M Weatherproof IR Beam Sensor.et une assistance technique adaptée à vos besoins de sécurité.
