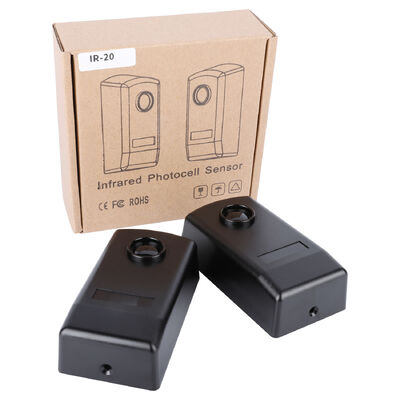

Capteur infrarouge à installation simple – JUTAI IR-20 pour l'automatisation des portes et les systèmes de sécurité

Aperçu du produit

Principales caractéristiques et avantages (Installation simple ciblée)

1. Installation et configuration sans problème

• Montage minimaliste: Prend en charge le montage mural (3 trous de perçage de 5 mm avec chevilles) et le montage sur surface métallique (3 vis autotaraudeuses de 3 mm)—s'adapte à la plupart des cadres de portes, des clôtures de sécurité et des extérieurs de bâtiments sans modifications personnalisées.
• Câblage et étiquetage clairs: Les bornes sont clairement marquées (TX : 1-2 pour l'alimentation ; RX : 1-3 pour l'alimentation, 4=COM, 5=NC, 6=NO) pour éliminer toute confusion. Aucun schéma de câblage complexe n'est nécessaire—même les installateurs novices peuvent effectuer les connexions en quelques minutes.
• Alignement intuitif: L'indicateur LED rouge vif du RX (éteint lorsque le faisceau est aligné, allumé lorsqu'il est interrompu) fournit un retour d'information en temps réel. Il suffit d'ajuster les positions TX/RX jusqu'à ce que la LED s'éteigne—aucun outil d'étalonnage ni expertise technique requis.
• Panneau avant encliquetable: Le panneau avant se soulève facilement pour l'accès au câblage et se ferme solidement avec les vis fournies, simplifiant l'étape finale de la configuration et protégeant les composants internes de la poussière.

2. Performances résistantes aux intempéries et fiables

• Protection IP55: Résiste à la pénétration de la poussière et aux jets d'eau à basse pression de toutes les directions, ce qui le rend adapté à une installation extérieure directe (par exemple, extérieurs de portes de garage, entrées commerciales) sans boîtiers supplémentaires.
• Adaptation à une large plage de températures: Fonctionne de manière stable de -10°C à +60°C, s'adaptant à divers climats—des hivers froids aux environnements chauds d'été—sans dégradation des performances.
• Conception anti-interférence: Le filtrage optique optimisé minimise les déclenchements intempestifs dus à la lumière ambiante (lumière du soleil, luminaires fluorescents) et aux débris environnementaux, garantissant des performances constantes dans les scénarios d'automatisation des portes très fréquentés.

3. Compatibilité universelle et fonctionnalité pratique

• Entrée d'alimentation flexible: Fonctionne avec des alimentations 12-24V AC/DC (non polarisées), s'intégrant de manière transparente aux contrôleurs de portes standard, aux panneaux d'alarme de sécurité et aux systèmes de contrôle d'accès—aucun adaptateur d'alimentation spécialisé n'est nécessaire.
• Sortie relais polyvalente: Équipé de bornes Common (COM, borne 4), Normalement Fermé (NC, borne 5) et Normalement Ouvert (NO, borne 6), assurant la compatibilité avec tous les principaux matériels d'automatisation des portes et de sécurité.
• Faible consommation d'énergie: Courant de fonctionnement maximal du TX ≤25mA et courant de fonctionnement maximal du RX ≤35mA, prenant en charge un fonctionnement économe en énergie 24h/24 et 7j/7 sans consommation d'énergie excessive.

Spécifications techniques

Guide d'installation étape par étape

1. Préparer le site de montage: Choisissez un emplacement avec une ligne de visée dégagée entre le TX et le RX (évitez les obstacles tels que les buissons ou la quincaillerie de porte). Pour les murs, percez 3 trous de 5 mm et insérez des chevilles ; pour les surfaces métalliques, percez 3 trous de 3 mm pour les vis autotaraudeuses.
2. Accéder aux bornes de câblage: Soulevez le panneau avant du TX et du RX pour exposer les borniers—aucun outil n'est nécessaire pour retirer le panneau.
3. Connecter l'alimentation et les commandes:
   • Câblez l'alimentation 12-24V AC/DC aux bornes 1 et 2 du TX.
   • Connectez la même alimentation aux bornes 1, 2 ou 3 du RX (en fonction de la tension nominale).
   • Reliez les bornes 4 (COM), 5 (NC) et 6 (NO) du RX à votre contrôleur de porte, votre panneau d'alarme ou votre système d'accès.


4. Aligner la paire de capteurs: Ajustez les positions du TX et du RX jusqu'à ce que la LED rouge du RX s'éteigne—cela indique une connexion de faisceau stable.
5. Sécuriser et tester: Fermez les panneaux avant et fixez-les avec les vis fournies. Testez en interrompant le faisceau—vérifiez que la LED du RX s'allume et que le système connecté (contrôleur de porte/alarme) répond correctement.

Applications typiques

• Portes de garage résidentielles: Empêche le piégeage de personnes, d'animaux domestiques ou d'objets pendant la fermeture, améliorant la sécurité domestique.
• Portes coulissantes commerciales: Assure un fonctionnement sûr dans les centres commerciaux, les magasins de détail et les immeubles de bureaux—empêchant les portes de se refermer sur les piétons.
• Automatisation des portails industriels: Détecte les véhicules ou les obstacles sur le passage des portails coulissants industriels ou des barrières de stationnement.
• Sécurité périmétrique: Crée des barrières de faisceau invisibles pour les clôtures de jardin, les périmètres de bureaux ou les zones d'accès restreint—déclenchement d'alarmes en cas d'entrée non autorisée.
• Entrées des établissements publics: Améliore la sécurité des portes automatiques dans les hôpitaux, les écoles et les gares, où la facilité d'installation et la fiabilité sont essentielles.

Pourquoi choisir le capteur infrarouge à installation simple JUTAI IR-20 ?

• Aucune expertise requise: Le montage, le câblage et l'alignement simples rendent l'installation accessible aux amateurs de bricolage et aux techniciens professionnels.
• Durable et polyvalent: L'étanchéité IP55 et la large plage de températures garantissent des performances dans les scénarios d'automatisation des portes intérieures/extérieures.
• Compatibilité universelle: Fonctionne avec tous les principaux contrôleurs de portes et systèmes de sécurité, réduisant la complexité de l'intégration.
• Sécurité rentable: Qualité industrielle à un prix compétitif, réduisant les coûts globaux du système pour les maisons et les entreprises.
• Assurance de la marque de confiance: Développé par Shenzhen JUTAI Comm Co., Ltd., un fournisseur professionnel de composants d'automatisation et de sécurité avec un support technique mondial.
