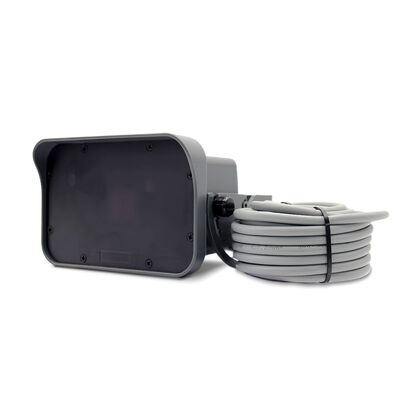

Capteur radar industriel RVP42-7M pour reconnaissance de direction de chariot élévateur pour porte de quai de chargement d'entrepôt

Capteur de mouvement radar Doppler industriel JUTAI RVP42-7M 24 GHz

Détection précise de véhicules et piétons pour portes industrielles, portails et systèmes de contrôle d'accès​

Présentation du produit

Conçu pour les environnements industriels exigeants, le JUTAI RVP42-7M utilise un radar Doppler de 24,125 GHz avec un traitement numérique avancé du signal pour une détection précise des véhicules, piétons et chariots élévateurs en mouvement. Ses algorithmes de filtrage intelligents minimisent les déclenchements intempestifs, tandis que son boîtier étanche IP65 et sa large plage de température (-30°C à +60°C) garantissent la fiabilité dans les environnements extérieurs, les entrepôts frigorifiques et les usines. Ses options de configuration flexibles le rendent idéal pour l'automatisation des portes, des portails et des points d'accès dans les applications de logistique, de fabrication et de sécurité.

Avantages concurrentiels clés

• Discrimination intelligente des cibles: Atteint 95 % de précision dans la distinction des véhicules et des piétons à l'aide d'un module radar Doppler planaire, prenant en charge la détection de mouvement avant/arrière/bidirectionnelle et rejetant les interférences statiques.

• Ultra-faibles fausses alarmes: Comprend un filtrage de mouvement latéral à 4 niveaux (bloque les cibles se déplaçant latéralement) et une suppression des interférences électromagnétiques à 2 niveaux (contrecarre les lumières fluorescentes, les moteurs, les onduleurs), maintenant les déclenchements intempestifs en dessous de 1 %.

• Conception industrielle robuste: Le boîtier étanche IP65 résiste à la poussière, à l'eau et aux températures extrêmes (-30°C à +60°C) avec une tolérance à l'humidité de 0 à 95 % sans condensation, parfait pour les environnements difficiles.

• Configuration adaptable: 5 niveaux de sensibilité, temps de maintien du relais de 0,2 à 5 s, 7 préréglages de hauteur de montage et plusieurs modes de détection permettent des configurations personnalisées pour divers scénarios.

• Fonctionnement rapide et stable: Se déclenche en moins de 50 ms, offre des sorties relais NO/NF et utilise une alimentation 12-36 V CC (<100 mA de courant) pour des performances durables et économes en énergie.Spécifications techniques détailléesParamètre

Spécification

: Prend en charge 9 modes (par exemple, véhicule/piéton avant/arrière/bidirectionnel) pour personnaliser le déclenchement pour des cibles et des flux de travail spécifiques.

1. Filtrage latéral réglable: Bloque les piétons/véhicules se déplaçant latéralement (essentiel pour les portails routiers ou les entrées d'usine) pour réduire les fausses alarmes.

2. Contrôle de relais flexible: Personnalisez les temps de maintien (0,2-5 s) ou activez la sortie continue/arrêt ; choisissez les contacts NO/NF pour l'intégration avec n'importe quel contrôleur de porte/portail.

3. Résistance robuste aux interférences: Activez le mode anti-interférence pour contrer le bruit EM des moteurs, des systèmes sans fil ou de l'éclairage, garantissant la stabilité dans les espaces industriels bruyants.

4. Installation et maintenance faciles: Comprend un support de montage, un câble de 7 m et un indicateur d'état à LED ; prend en charge la réinitialisation d'usine pour un débogage rapide sur site.

5. Performances par rapport aux capteurs traditionnelsMétrique

Radar JUTAI RVP42-7M

: Automatisation des portes roulantes/coulissantes/rapides dans les usines pour détecter les chariots élévateurs et les travailleurs.

• Entreposage frigorifique: Fonctionnement fiable à -30°C pour éviter les pertes d'air froid dans les portes de congélateur.

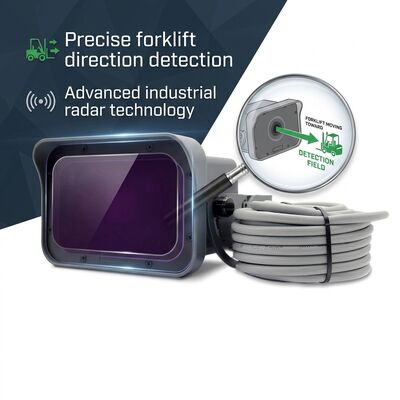

• Quais d'entrepôt: Détection rapide de chariots élévateurs et reconnaissance de direction pour un chargement/déchargement efficace.

• Systèmes de stationnement: Gestion des barrières/portails avec comptage de véhicules/piétons et contrôle d'accès.

• Portes de garage: Activation de l'ouverture automatique et protection anti-pincement pour les garages résidentiels/commerciaux.

• Contrôle d'accès: Intégration avec les portails de communauté/bureau/usine pour la gestion automatisée des entrées.

• Directives d'installationMontez sur une surface plane et stable (éviter les vibrations).

Gardez la zone de détection dégagée d'objets oscillants (bannières, plantes).

• Ne bloquez pas le capot avant du capteur avec du métal (altère les performances radar).

• Évitez les sources EM fortes (lumières fluorescentes) ou activez le mode anti-interférence.

• Sélectionnez le préréglage de hauteur de montage correct (2-7m) pour une détection optimale.

• Emballage et support

• Emballage standard

: Unité de capteur, support de montage, vis, câble pré-câblé de 7 m, manuel d'utilisation.

• Personnalisation: Emballage OEM/ODM avec logos/étiquettes de marque disponibles.

• Garantie et service: Garantie standard de 2 ans (extension de 3 ans en option) ; assistance par e-mail en 48 heures/ligne directe en 24 heures ; débogage à distance ; développement de firmware personnalisé pour des besoins uniques.
