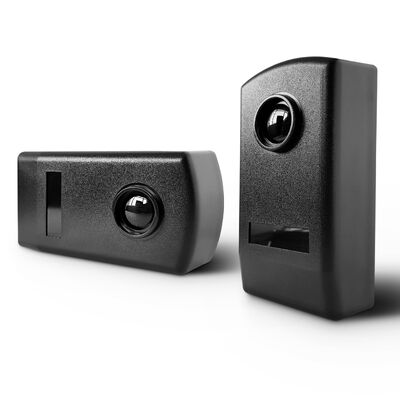

Capteur photocellulaire infrarouge IR-20 avec protection IP65 portée de détection 20m et interférence anti-UV pour portes automatiques
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | IR-20 |
| Document | IR-20.pdf |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | Dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Principe de détection | Détection de faisceau infrarouge | Température de fonctionnement | -30℃ à +60℃ |
|---|---|---|---|
| Indice de protection | IP65 | Plage de détection maximale | 20 m intérieur ou extérieur |
| Alimentation | 12/24 VCA/VCC | contact de relais | Max 500 mA à 48 VCA/CC |
| Mettre en évidence | Capteur photorécepteur infrarouge pour portails automatiques,Capteur photorécepteur protégé IP65,Capteur photorécepteur anti-interférences UV |
||
Description de produit
Capteur photocellulaire infrarouge avec protection IP65 Interférence anti-UV pour portes automatiques
Vue d'ensemble du produit
DC12V/24V détecteur de mouvement de faisceau infrarouge de surveillance à domicile certifié CE. Ce détecteur infrarouge de faisceau photocellulaire actif extérieur améliore la sécurité et l'efficacité grâce à la technologie IR-20 avancée.
Principales caractéristiques
- Capteur de cellules photoélectriques à faisceau infrarouge pour la protection de la sécurité des portes et des barrières
- Portée maximale de détection de 20 m pour les applications intérieures et extérieures
- L'alimentation électrique 12/24VAC/VDC pour une installation flexible
- Protection extérieure améliorée IP65 pour les environnements d'accès aux portes
- Forte résistance à la lumière et aux interférences UV pour les Émirats arabes unis et les régions à haute température
- La fonction de synchronisation AC permet à deux paires de travailler en étroite collaboration sans interférence.
- Sortie de relais NO / NC / COM pour une connexion facile avec les contrôleurs de porte
- TX nécessite uniquement une entrée de puissance, RX fournit une entrée de puissance et une sortie de relais
- Casque noir compact adapté aux portes automatiques et aux barrières de stationnement
- Indication de l'état de la LED sur le récepteur pour l'alignement et le dépannage
Scénarios d'application
- Portes coulissantes automatiques
- Porte à bascule
- Des portes de garage.
- Portes de barrière de parking
- Entrées de communautés résidentielles
- Contrôle d'accès des bâtiments commerciaux
- Protection des portes industrielles
- Détection de la sécurité des portes extérieures dans les Émirats arabes unis et le Moyen-Orient
Paramètres techniques
| Modèle | IR-20M |
| Type de produit | Capteur photocellulaire infrarouge |
| Principe de détection | Détection par faisceau infrarouge |
| Structure du capteur | Émetteur TX + récepteur RX |
| Énergie | Le système de freinage doit être équipé d'un système de freinage. |
| Synchronisation CA | Prise en charge, uniquement avec 12/24VAC |
| Portée maximale de détection | 20 m à l'intérieur ou à l'extérieur |
| Classement de protection | Version améliorée IP65 |
| Résistance aux interférences lumineuses | Anti lumière forte et interférence UV |
| Environnement approprié | Émirats arabes unis / Moyen-Orient / Zones extérieures à haute température |
| Température de fonctionnement | -10°C à +60°C |
| Le courant de travail maximal TX | 25 mA |
| Courant de travail maximal RX | 35 mA |
| Contact de relais maximal | Pour les appareils de commande électronique, le réglage de la tension doit être effectué à la commande électronique. |
| Sortie du relais | Les États membres doivent: |
| Statut du récepteur LED | LED indique l'interruption du faisceau et la réponse du relais |
| Type d'installation | Monté sur le mur |
| Couleur du boîtier | Noir |
| Application du projet | Porte coulissante, porte pivotante, porte de garage, porte de barrière, système de contrôle d'accès |
| Le paquet | Cartonné |
| Marque | Les produits chimiques |
| Origine | Chine |
Images du produit
Définition du câblage
| Terminal 1 du TX | 12/24VAC/DC Entrée de puissance |
| Terminal 2 du TX | +12VAC/DC |
| Terminal 3 du TX | +24VAC/DC |
| Terminal 1 du réseau RX | 12/24VAC/DC Entrée de puissance |
| RX Terminal 2 | +12VAC/DC |
| Terminal 3 du réseau RX | +24VAC/DC |
| RX Terminal 4 | COM / Commune |
| Terminal 5 du réseau RX | NC / normalement fermé |
| Terminal 6 du réseau RX | Non / normalement ouvert |
Instructions d'installation
- Accéder à l'intérieur en soulevant le panneau avant de la photocellule
- Insérez les câbles dans les fentes désignées et fixer fermement la base au mur
- Choisir les méthodes de montage appropriées pour les murs ou les surfaces métalliques
- Connectez les câbles et l'alimentation dans la plage de tension spécifiée (12-24 V CC/CA)
- Aligner correctement la photocellule - la LED rouge doit rester éteinte lorsqu'elle est correctement configurée
- Vérifier la réponse du relais en interrompant le faisceau infrarouge
- Remplacer le panneau avant et sécuriser avec les vis fournies
Avantages et caractéristiques
- Intégration transparente avec divers systèmes de contrôle de porte
- Solutions de montage flexibles incluant l'intégration des bords de porte
- Mesures de sécurité fiables pour les portes et portes automatiques
- Portée d'application polyvalente pour divers environnements
- Des capacités de détection de précision pour la prévention des accidents
- Des performances efficaces avec une faible consommation d'énergie
- Durabilité dans des conditions difficiles avec IP67
Le capteur de faisceau infrarouge JUTAI IR-20 se distingue par sa sécurité et son efficacité dans de nombreuses applications.et processus d'installation facile à utiliser, l'IR-20 offre des performances inégalées pour assurer la sécurité et la commodité dans divers environnements,renforcement de son rôle de composante indispensable des systèmes modernes de contrôle d'accès et de sécurité.
