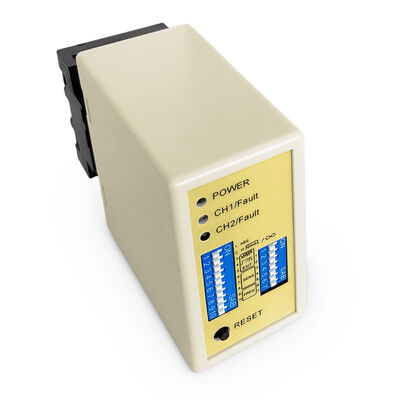

Détecteur de boucle de véhicule à double canal LD-200 avec portée 20-2000uh et puissance 110-240VAC pour la gestion du stationnement

Lieu d'origine	Chine
Nom de marque	JUTAI
Certification	CE
Numéro de modèle	LD-200
Document	LD-200.202.pdf
Quantité de commande min	1
Prix	negotiable
Détails d'emballage	Dessin animé
Délai de livraison	5 - 8 jours ouvrables
Conditions de paiement	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacité d'approvisionnement	1000 pièces par mois

Détails sur le produit

Exigences de puissance	110 à 240 VAC (48 à 63 Hz)	Autonomie de tournage	20 à 2000
Sensibilité	Sélectionnable par 16 voies/ Plus élevé 0,010% Dl/L/Plus bas 2,56%	Opération de fonctionnement	-40 ~ +70℃
Temps de réponse	Le temps de mise en marche est de 10 à 90 ms/depuis la mise en marche de 10 à 90 ms	Spécification	13.6 par 8.6 par 5.2
Mettre en évidence	détecteur de boucle à double canal , Détecteur de boucle de véhicule 20-2000uh , Détecteur de boucle à double canal 110-240VAC

Laisser un message

Description de produit

Détecteur de boucle de stationnement double canal LD-200 avec détection de défaut de boucle et réponse rapide aux véhicules

Présentation du produit

Détecteur de boucle de véhicule à double bobine pour la détection de comptage de véhicules et la gestion du stationnement. Système avancé de détection de véhicules pour les applications de gestion du stationnement et de contrôle d'accès fonctionnant à 110-240VAC (48 à 63Hz).

Avantages clés

Large plage de détection et haute sensibilité : Détection précise de divers véhicules avec une large plage de détection de 15 à 2000 µH
Fonction de réinitialisation automatique : Améliore la stabilité du système en se réinitialisant automatiquement en cas de dysfonctionnement
Reconnaissance de direction : Activation précise basée sur la direction du mouvement du véhicule
Protection contre la foudre 40000V : Protection robuste assurant une durabilité à long terme
Large environnement d'exploitation : Performances stables de -40°C à +70°C

Fonctionnalités principales

Détection de véhicule : Détecte avec précision les véhicules à l'aide de la technologie de détection inductive basée sur les changements d'inductance

Reconnaissance de direction : Identifie les directions spécifiques de mouvement des véhicules pour un contrôle précis des barrières

Réinitialisation automatique : Élimine l'intervention manuelle en se réinitialisant automatiquement lors des dysfonctionnements

Sortie relais : Fournit des signaux de sortie relais pour le contrôle des barrières, la gestion du trafic et le comptage des véhicules

Applications

Systèmes de gestion du trafic
Automatisation des barrières
Gestion des installations de stationnement
Systèmes de contrôle d'accès
Contrôle des feux de circulation
Comptage et analyse des véhicules

Images du produit

Détecteur de boucle inductif de gestion de stationnement de voitures à double canal

Schéma de connexion du détecteur de boucle

Commutateurs de sélection de sensibilité

Indicateurs et commutateurs

LED d'alimentation (ROUGE) : S'allume lorsque l'alimentation est activée

LED de détection CH1 :

Continu : Détection de véhicule
Clignotement lent : Court-circuit de boucle ou spires insuffisantes
Clignotement rapide : Circuit ouvert de boucle ou spires excessives

LED de détection CH2 :

Continu : Détection de véhicule
Clignotement lent : Court-circuit de boucle ou spires insuffisantes
Clignotement rapide : Circuit ouvert de boucle ou spires excessives

Sélection de la sensibilité

Réglages de sensibilité et de fréquence à l'aide de paramètres de commutateurs DIP à 7 et 10 voies :

Les commutateurs DIP 6, 7, 8 contrôlent la sensibilité CH1 (0,8 à 0,015)
Les commutateurs DIP 3, 4, 5 contrôlent la sensibilité CH2 (0,8 à 0,015)

Sélection de la fonction de boucle du canal 1

Paramètres des fonctions spéciales

Sélection de la sensibilité CH1 et CH2

Réglage de la fréquence

Note sur le bouton de réinitialisation : Le LD-200 doit être réinitialisé chaque fois qu'un changement de réglage est effectué sur les commutateurs DIP.

Directives d'installation

Utiliser des fils ferromagnétiques pour la bobine d'induction (longueur totale jusqu'à 500 mètres)
Taille de coupe de la bobine : Rectangle 1,0-2,0 m de longueur * 0,8-1,2 m de largeur
Éviter les angles droits aux coins
Garder la fiche et la prise du produit en position verticale pendant l'installation

Aperçu de l'installation recommandée de la bobine

Orientation d'installation correcte

Intégration du système

Série de détecteurs de boucle de véhicule double canal JUTAI LD200/202 avec fonction de reconnaissance de direction pour les applications d'entrée et de sortie à canal unique.

Composants compatibles

Contrôleur de porte JUTAI (Modèle : AC-11)
Barrière de stationnement JUTAI (Modèle : BR-110)
Lecteur RFID longue portée JUTAI (Modèle : PUHF-9)
Bobines de boucle résistantes aux hautes températures (Modèle : JTHT-11)

Processus de fonctionnement

Processus d'entrée

Activation simultanée des bobines de boucle : Les deux bobines de boucle sont activées lorsque la voiture entre
Activation du lecteur UHF : Le LD-200/202 déclenche le lecteur UHF à l'entrée
Lecture de l'ID de la carte : Le lecteur transmet l'ID au contrôleur via la sortie Wiegand
Vérification de l'ID et ouverture de la barrière : Le contrôleur vérifie l'ID et ouvre la barrière
Entrée du véhicule : Le bras de la barrière s'abaisse automatiquement après le passage du véhicule
Assurance de sécurité : Le LD-100/102 assure la sécurité et la fonction anti-écrasement

Processus de sortie

Activation du lecteur UHF : Le LD-200/202 déclenche le lecteur UHF intérieur
Vérification de l'ID et ouverture de la barrière : Le contrôleur vérifie l'ID et ouvre la barrière de sortie
Sortie du véhicule : Le bras de la barrière s'abaisse automatiquement après le passage du véhicule
Mesures de sécurité : Le LD-100/102 assure la sécurité pendant le processus de sortie

Reconnaissance de direction

Garantit que le détecteur de boucle à double canal ne déclenche plus de signal lorsqu'une voiture passe devant un autre lecteur UHF, en maintenant des enregistrements d'entrée/sortie précis.

Fonction de reconnaissance de direction

Mode de fonctionnement indépendant

Le JUTAI LD-200/202 peut fonctionner comme deux détecteurs de boucle à canal unique indépendants pour les parkings standard à une entrée et une sortie :
