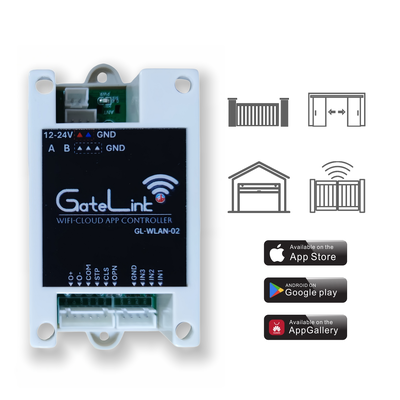

Contrôleur de portail intelligent WiFi Bluetooth GateLink GL-WLAN-02 avec 4 relais RS485 pour portails résidentiels, barrières de parking et portes industrielles

Contrôleur de portail intelligent WiFi Cloud APP GateLink GL-WLAN-02

Le GateLink GL-WLAN-02 est un contrôleur de portail intelligent multifonctionnel WiFi et Bluetooth conçu pour les portails d'entrée résidentiels, les entrées de communauté, les systèmes de barrières de parking, les portes automatiques et le contrôle de portes industrielles.

Le produit principal est le contrôleur GL-WLAN-02. Les caméras de surveillance sont des dispositifs intégrés optionnels plutôt que le produit principal. Lorsqu'une caméra compatible est connectée au système GateLink, les utilisateurs peuvent visualiser l'écran de surveillance dans la même application mobile avant d'ouvrir, de fermer ou d'arrêter le portail à distance.

Cette conception centrée sur le contrôleur combine le contrôle d'accès à distance, la surveillance de l'état de l'équipement, l'intégration de périphériques RS485, les enregistrements d'opérations, la gestion des utilisateurs et les services à valeur ajoutée basés sur le cloud sur une seule plateforme.

Fonctions du contrôleur principal

Le GL-WLAN-02 fournit quatre sorties de commande de relais :

• Trois sorties relais avec une borne commune partagée
• Une sortie relais indépendante
• Capacité de charge CC de 30 V / 1 A
• Capacité de charge CA de 125 V / 1 A

Les sorties relais peuvent être connectées à des opérateurs de portail, des contrôleurs de barrière, des cartes de contrôle de portes industrielles, des relais auxiliaires, des lumières ou d'autres équipements compatibles.

Les commandes de contrôle typiques incluent :

• Ouvrir
• Fermer
• Arrêter
• Maintenir ouvert
• Pause
• Action de relais personnalisée

L'action réelle dépend de la définition du câblage et de la logique de contrôle de l'équipement connecté.

Contrôle à distance via application mobile

Les utilisateurs peuvent commander à distance les portails et les portes connectés via l'application GateLink.

L'application prend en charge :

• Vue d'ensemble des appareils
• Gestion de projets et de groupes
• Ouverture, fermeture et arrêt à distance
• Contrôle à une touche
• Affichage de l'état actuel de la porte
• Historique des opérations de porte
• Compteur de cycles d'ouverture et de fermeture
• Contrôle à proximité via Bluetooth
• Partage d'appareils multi-utilisateurs
• Changement de langue
• Surveillance de caméra optionnelle
• Audio bidirectionnel optionnel
• Interface d'affichage publicitaire

L'interface de l'application dans le PDF montre la gestion des appareils, la surveillance en temps réel, l'affichage de l'état, les enregistrements d'opérations, le comptage de cycles et le contrôle Bluetooth.

Intégration de caméra optionnelle

GateLink peut intégrer des caméras de surveillance compatibles dans l'application.

La caméra n'est pas le produit principal et ne remplace pas le contrôleur GL-WLAN-02. Le contrôleur effectue les fonctions de contrôle d'accès et de relais, tandis que la caméra optionnelle fournit une surveillance visuelle.

Après intégration, les utilisateurs peuvent :

• Visualiser le portail ou la porte en temps réel
• Confirmer la présence d'un visiteur ou d'un véhicule
• Vérifier le site avant d'ouvrir le portail
• Surveiller le fonctionnement du portail
• Utiliser les fonctions audio bidirectionnelles prises en charge
• Recevoir les alertes de sécurité prises en charge

Ceci est particulièrement utile pour les portails d'entrée résidentiels, les villas, les entrées de communauté, les accès de livraison et les entrées de parking sans surveillance. Le document produit décrit la surveillance HD en temps réel et l'audio bidirectionnel comme des fonctions intégrées de GateLink.

Intégration d'équipements RS485

Le port RS485 intégré est l'un des principaux avantages du GL-WLAN-02.

Grâce à l'intégration de protocoles personnalisés, le contrôleur peut se connecter à des équipements tiers compatibles, notamment :

• Cartes de contrôle de portail
• Contrôleurs de parking
• Contrôleurs de portes industrielles
• Écrans LED
• Capteurs
• Contrôleurs de moteur
• Dispositifs de contrôle d'accès
• Équipements avec communication RS485

Selon le protocole intégré, l'application GateLink ou la plateforme cloud peut :

• Lire l'état de fonctionnement de l'équipement
• Lire les informations d'alarme et de défaut
• Obtenir les paramètres de l'appareil
• Modifier les paramètres pris en charge
• Déclencher des actions sur l'équipement
• Afficher des données d'appareil personnalisées
• Enregistrer les événements de communication et d'exploitation

JUTAI peut fournir un protocole d'intégration ou coopérer avec les clients pour le développement de protocoles. Les paramètres spécifiques lisibles et écrivables dépendent du protocole de l'appareil connecté.

Surveillance de l'état des entrées

Le GL-WLAN-02 fournit trois entrées numériques avec une borne commune partagée.

Une installation de portail typique peut utiliser ces entrées pour :

• Interrupteur de fin de course d'ouverture
• Interrupteur de fin de course de fermeture
• Entrée d'alarme
• Notification par bouton-poussoir
• Signal de capteur de sécurité
• État personnalisé de l'équipement

L'application peut afficher l'état pertinent de la porte ou de l'équipement après configuration de la logique d'entrée.

La page de câblage du contrôleur identifie les entrées de fin de course d'ouverture, de fin de course de fermeture et d'alarme comme connexions typiques.

Gestion de la plateforme cloud

La plateforme cloud GateLink est conçue pour les utilisateurs individuels et les opérateurs professionnels.

Le backend prend en charge :

• Gestion des utilisateurs
• Gestion des appareils
• Gestion des communautés
• Gestion de la sécurité
• Gestion des comptes
• Organisations hiérarchiques
• Autorisation des appareils
• Gestion de projets et de groupes
• Requêtes de journaux d'opérations
• Gestion à distance des appareils
• Gestion des annonceurs
• Gestion des publicités
• Analyse des publicités

Cela permet aux sociétés immobilières, aux distributeurs, aux intégrateurs de systèmes et aux opérateurs de contrôle d'accès de gérer plusieurs organisations et appareils à partir d'une seule plateforme.

Publicité et services à valeur ajoutée

L'application GateLink et la plateforme cloud prennent en charge des fonctions publicitaires configurables.

Le contenu publicitaire peut inclure :

• Publicités d'images
• Publicités vidéo
• Présentations d'entreprises
• Promotions de produits
• Avis immobiliers
• Promotions de services locaux
• Publicités de distributeurs

Une URL personnalisée peut être attribuée à la publicité. Lorsque l'utilisateur de l'application clique sur la publicité, le système peut ouvrir la page Web spécifiée.

Le backend peut également gérer les annonceurs, les organisations de diffusion et les données publicitaires. L'interface publicitaire du document montre la gestion des fichiers publicitaires, la configuration des liens de saut et l'analyse des expositions/clics.
