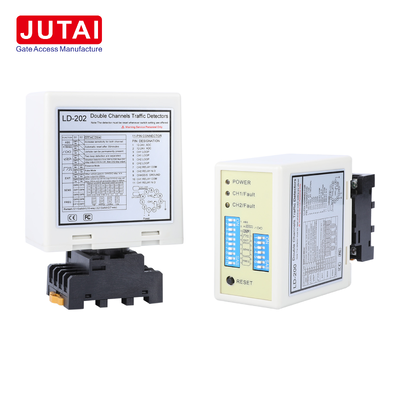

Détecteur de boucle de véhicule à double canal avec deux entrées de boucle, détection de direction et sortie de relais pour les systèmes de stationnement

Lieu d'origine Chine
Nom de marque JUTAI
Certification CE
Numéro de modèle LD-200
Document LD-200.202.pdf
Quantité de commande min 1
Prix negotiable
Détails d'emballage Dessin animé
Délai de livraison 5 - 8 jours ouvrables
Conditions de paiement T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay
Capacité d'approvisionnement 1000 pièces par mois
Détails sur le produit
Modèle LD-200 / LD-202 Entrées de boucle Boucle CH1 + Boucle CH2
Gamme de fréquences 20-100KHZ Niveaux de fréquence Élevé / Moyen-élevé / Moyen-faible / Faible
temps de réinitialisation automatique 10 minutes en mode normal Puissance LD-200 100-240 VCA
Alimentation LD-202 12-24VAC/DC Plage de sensibilité 0,015% à 0,8%
Modes de travail 6 modes sélectionnables Niveaux de sensibilité 8 niveaux par canal
canaux de détection 2 canaux Détection de direction Soutenu
Mettre en évidence

détecteur de boucle à double canal

,

détecteur de boucle de véhicule avec sortie relais

,

détecteur de boucle du système de stationnement

Laisser un message
Description de produit
Détecteur de boucle de véhicule à double canal avec détection de direction
Ce détecteur de boucle de véhicule à double canal est conçu pour les systèmes de stationnement nécessitant deux entrées de boucle routière dans un seul contrôleur. CH1 et CH2 peuvent surveiller des zones de détection séparées ou être installés séquentiellement pour évaluer l'ordre de passage des véhicules afin de reconnaître la direction et la réponse correspondante du relais.
Dual Channel Vehicle Loop Detector
Caractéristiques principales
  • Deux entrées de boucle inductive indépendantes : CH1 et CH2
  • Reconnaissance de la direction du véhicule basée sur la séquence d'activation CH1/CH2
  • Six modes de fonctionnement sélectionnables pour différentes logiques de stationnement et de trafic
  • Huit niveaux de sensibilité par canal (0,015 % à 0,8 %)
  • Quatre bandes de fréquences sélectionnables (20-100 kHz)
  • Fonctions de relais de présence et d'impulsion
  • Réinitialisation automatique et fonctionnement en présence permanente
  • Amélioration de la sensibilité pour les remorques
  • Indication LED pour l'alimentation, l'état de détection et les défauts de boucle
Comment fonctionne la détection de direction
Pour les applications directionnelles, deux boucles de détection sont placées séquentiellement dans la voie. La séquence d'activation du véhicule (CH1 → CH2 ou CH2 → CH1) détermine la direction de déplacement. Le mode de fonctionnement sélectionné contrôle la génération de la sortie relais pour la logique du contrôleur de stationnement.
Spécifications techniques
Paramètre Spécification
Type de produit Détecteur de boucle de véhicule à double canal
Canaux 2 (CH1 + CH2)
Alimentation LD-200 100-240VAC
Alimentation LD-202 12-24VAC/DC
Plage de sensibilité 0,015 % - 0,8 %
Plage de fréquences 20-100 kHz
Modes de fonctionnement 6
Réinitialisation automatique Environ 10 minutes en mode normal
Applications typiques
Voies d'entrée/sortie de barrières de stationnement, systèmes de contrôle d'accès aux véhicules, voies de stationnement bidirectionnelles, détection de présence de véhicule à deux zones, confirmation de passage de barrière, logique de gestion du trafic et de flux de véhicules.
Guide d'installation de la boucle
Périmètre de la boucle Nombre de tours recommandé
3-4m 6 tours
4-6m 5 tours
6-10m 4 tours
10-20m 3 tours
Au-dessus de 20m 2 tours
Loop Detector Connection Diagram
Indicateurs et commutateurs
  • LED d'alimentation (ROUGE) : S'allume pour indiquer "Alimentation activée"
  • LED de détection CH1 : Allumée en continu (détection de véhicule), clignotement lent (court-circuit de boucle), clignotement rapide (circuit ouvert de boucle)
  • LED de détection CH2 : Allumée en continu (détection de véhicule), clignotement lent (court-circuit de boucle), clignotement rapide (circuit ouvert de boucle)
Sélection de la sensibilité
Réglage de la sensibilité et de la fréquence via les réglages des commutateurs DIP à 7 et 10 voies avec 8 niveaux de sensibilité différents disponibles.
Sensitivity Selection Diagram
Configuration des commutateurs
Configuration complète des commutateurs DIP pour la sensibilité, la fréquence et les modes de fonctionnement.
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Note sur le bouton de réinitialisation : Le LD-200 doit être réinitialisé chaque fois qu'un changement de réglage est effectué sur les commutateurs DIP.
Directives d'installation
  • Taille de coupe de la bobine : rectangle, longueur 1,0-2,0 mètres, largeur 0,8-1,2 mètres
  • Éviter les angles droits aux coins
  • Utiliser des fils ferromagnétiques pour la bobine d'induction (longueur totale jusqu'à 500 mètres)
  • Garder la fiche et la prise du produit en position verticale pendant l'installation
Coil Installation Overview Installation Orientation
Intégration du système
Idéal pour les scénarios d'entrée/sortie à canal unique lorsqu'il est intégré avec des contrôleurs de porte JUTAI, des barrières, des lecteurs RFID et des bobines de boucle résistantes aux hautes températures.
System Integration Diagram
Principe de fonctionnement
Processus d'entrée et de sortie complets avec fonctionnalité de reconnaissance de direction pour éviter les déclenchements en double et assurer une tenue de registres précise.
Working Principle Diagram
Mode de fonctionnement indépendant
Peut fonctionner comme deux détecteurs de boucle à canal unique indépendants pour des configurations de parking un-en-un rentables.
Independent Operation Diagram Additional Application Diagram 1 Additional Application Diagram 2
