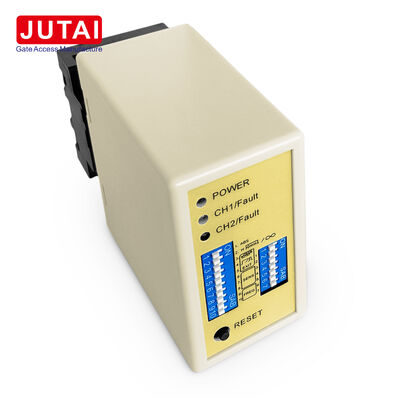

Détecteur de véhicule inducteur à double canal pour les systèmes de contrôle d'accès et de contrôle des entrées et sorties de parking

Lieu d'origine Chine
Nom de marque JUTAI
Certification CE
Numéro de modèle LD-200
Document LD-200.202.pdf
Quantité de commande min 1
Prix negotiable
Détails d'emballage Dessin animé
Délai de livraison 5 - 8 jours ouvrables
Conditions de paiement T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay
Capacité d'approvisionnement 1000 pièces par mois
Détails sur le produit
Détection de direction Soutenu temps de réinitialisation automatique 10 minutes en mode normal
Alimentation LD-200 100-240 VCA Alimentation LD-202 12-24VAC/DC
canaux de détection 2 canaux Plage de sensibilité 0,015% à 0,8%
Gamme de fréquences 20-100KHZ Niveaux de fréquence Élevé / Moyen-élevé / Moyen-faible / Faible
Modes de travail 6 modes sélectionnables Niveaux de sensibilité 8 niveaux par canal
Entrées de boucle Boucle CH1 + Boucle CH2 Méthode de détection Boucle routière inductive
Mettre en évidence

détecteur de véhicule inductif à double canal

,

détecteur de véhicules pour porte de barrière de stationnement

,

détecteur de boucle inductive pour contrôle d'accès

Laisser un message
Description de produit
Détecteur de véhicule inductif double canal pour barrière de parking, entrée/sortie et systèmes de contrôle d'accès
Dual Channel Inductive Vehicle Detector
Aperçu de l'application

Ce détecteur de véhicule inductif est conçu pour les entrées et sorties de véhicules contrôlées où deux boucles routières gèrent le mouvement des voitures, camionnettes, camions et autres véhicules. L'unité surveille CH1 et CH2 sur une seule plateforme double canal, convertissant l'activité des boucles en signaux de relais pour les barrières ou les contrôleurs d'accès connectés.

Dans les entrées de parking, la première boucle détecte les véhicules approchants tandis que la seconde confirme le passage. Dans les voies de sortie, le même concept prend en charge la logique de direction de sortie. Lorsque les boucles sont installées en séquence, le détecteur détermine la direction de déplacement du véhicule de CH1 à CH2 ou de CH2 à CH1.

Avec des sorties basées sur des relais, le détecteur s'intègre aux contrôleurs de barrière compatibles, aux panneaux de contrôle de parking et aux systèmes d'accès aux véhicules qui acceptent les entrées à contact sec ou déclenchées par relais. Le contrôleur connecté détermine les actions spécifiques telles que l'ouverture, le maintien, le comptage ou la confirmation du passage.

Six modes de fonctionnement

Le détecteur offre six modes sélectionnables via la configuration des commutateurs DIP :

  • Sortie d'impulsion liée à la direction
  • Sortie de présence liée à la direction
  • Fonctionnement séparé des canaux CH1 et CH2
  • Sortie d'impulsion à l'entrée du véhicule dans une boucle
  • Sortie d'impulsion après la sortie du véhicule d'une boucle

Cette flexibilité permet aux intégrateurs de systèmes d'utiliser un seul détecteur pour diverses conceptions de voies, des zones de présence simples aux applications sensibles à la direction.

Réglage de la détection

Chaque canal de boucle dispose de huit choix de sensibilité (0,015 % à 0,8 %) et de quatre sélections de fréquence sur environ 20 à 100 kHz. Ces ajustements permettent aux installateurs d'optimiser les performances du système pour des configurations de boucles spécifiques et de réduire les interférences des boucles adjacentes.

Caractéristiques principales
  • Deux canaux de boucle inductive dans un seul détecteur
  • Reconnaissance de direction à partir de la séquence des boucles
  • Options de sortie de présence et d'impulsion
  • Capacité de fonctionnement indépendant des canaux
  • Huit réglages de sensibilité pour CH1 et CH2
  • Quatre sélections de fréquence
  • Modes de réinitialisation automatique et de présence permanente
  • Amélioration de la sensibilité pour les remorques
  • Diagnostic de défaut assisté par LED
Paramètres du système
Paramètre Spécification
Méthode de détection Boucle routière inductive
Nombre de canaux Double canal
Bornes de boucle CH1 et CH2
Tension LD-200 100-240VAC
Tension LD-202 12-24VAC/DC
Sensibilité du canal 8 choix chacun
Valeurs de sensibilité 0,015 % / 0,02 % / 0,04 % / 0,08 % / 0,12 % / 0,2 % / 0,5 % / 0,8 %
Sélection de fréquence Haute / Moyenne-haute / Moyenne-basse / Basse
Plage de fréquence 20-100kHz
Sélection de mode 6 modes par commutateur DIP
Logique directionnelle CH1→CH2 / CH2→CH1
Fonctions de relais Présence / impulsion selon le mode
Comportement de réinitialisation Présence permanente ou réinitialisation automatique d'environ 10 minutes
État de défaut Indication par LED
Applications de contrôle d'accès
  • Contrôle d'entrée de parking
  • Contrôle de sortie de parking
  • Voies de portail résidentielles
  • Accès aux véhicules commerciaux
  • Entrées de sites industriels
  • Logique de direction du trafic à double boucle
Directives de mise en service

Une installation correcte de la boucle est essentielle pour une détection inductive fiable. Le manuel fournit des recommandations sur le nombre de tours de boucle en fonction du périmètre de la boucle et spécifie l'orientation verticale pour l'installation de la fiche et de la prise du détecteur.

Diagnostic de défaut : Si le détecteur indique des défauts de boucle, vérifiez les circuits ouverts, les courts-circuits et le nombre incorrect de tours de boucle avant d'ajuster la fréquence ou de recâbler.
Loop Detector Connection Diagram
Indicateurs et LED d'état
  • LED d'alimentation (ROUGE) : S'allume pour indiquer "Alimentation activée"
  • LED de détection CH1 :
    • Allumée en continu : Détection de véhicule
    • Clignotement lent : Court-circuit de boucle ou nombre de tours insuffisant
    • Clignotement rapide : Circuit ouvert de boucle ou nombre de tours excessif
  • LED de détection CH2 :
    • Allumée en continu : Détection de véhicule
    • Clignotement lent : Court-circuit de boucle ou nombre de tours insuffisant
    • Clignotement rapide : Circuit ouvert de boucle ou nombre de tours excessif
Sélection de la sensibilité

Le réglage de la sensibilité et de la fréquence est facilité par des réglages de commutateurs DIP à 7 et 10 voies :

  • 8 réglages de sensibilité différents disponibles via la configuration des commutateurs DIP
  • Les commutateurs DIP 6, 7 et 8 régissent la sensibilité CH1 (0,8 à 0,015)
  • Les commutateurs DIP 3, 4 et 5 contrôlent la sensibilité CH2 (0,8 à 0,015)
Sensitivity Selection Diagram
Configuration des commutateurs

Commutateur 1 (S1) - Sélection de la fonction de boucle du canal 1 :

  • DIP 1 & DIP 2 : Augmentation spéciale de la sensibilité pour les remorques (les deux canaux)
  • D3, D4, D5 et Commutateur 2 D1, D2 : Fonctions spéciales (Mode 1, 2, 3 Détection de direction. Mode 4, 5, 6 Mode normal)
  • D6 & D7 & D8 et Commutateur 2 D3 & D4 & D5 : Sélection de la sensibilité CH1 et CH2 (huit niveaux)
  • D9 & D10 et Commutateur 2 D6, D7 : Sélection de la fréquence (20 K à 100 KHz)
Note sur le bouton de réinitialisation : Le LD-200 doit être réinitialisé chaque fois qu'un changement de réglage est effectué sur les commutateurs DIP.
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Directives d'installation
  • La taille de coupe de la bobine doit être rectangulaire : longueur 1,0 à 2,0 mètres, largeur 0,8 à 1,2 mètres
  • Évitez autant que possible les angles droits aux coins
  • Utilisez des fils ferromagnétiques pour la bobine d'induction, longueur totale jusqu'à 500 mètres
  • Gardez la fiche et la prise du produit en position verticale pendant l'installation
Coil Installation Overview Installation Orientation
Intégration du système

La série de détecteurs de boucle de véhicule double canal JUTAI LD200/202, équipée de la fonction de reconnaissance de direction, est idéale pour les scénarios d'entrée et de sortie à canal unique lorsqu'elle est intégrée avec :

  • Contrôleur de porte JUTAI (Modèle : AC-11)
  • Barrière JUTAI (Modèle : BR-110)
  • Lecteur RFID longue portée JUTAI (Modèle : PUHF-9)
  • Bobines de boucle résistantes aux hautes températures (Modèle : JTHT-11)
System Integration Diagram
Principe de fonctionnement
Processus d'entrée
  1. La voiture entre dans la communauté/le parking, activant simultanément deux bobines de boucle
  2. Le LD-200/202 déclenche le lecteur UHF à l'entrée
  3. Le lecteur UHF lit l'identifiant de la carte et l'envoie au contrôleur via la sortie Wiegand
  4. Le contrôleur vérifie la validité de l'identifiant et émet un signal de relais pour ouvrir la barrière
  5. La voiture entre, le bras de la barrière se baisse automatiquement
  6. Le LD-100/102 assure la sécurité et la fonction anti-écrasement
Processus de sortie
  1. La voiture quitte la communauté/le parking, passant devant le lecteur UHF intérieur
  2. Le LD-200/LD-202 déclenche le lecteur UHF pour lire la carte et envoyer l'identifiant au contrôleur
  3. Le contrôleur vérifie la validité de l'identifiant et émet un signal de relais pour ouvrir la barrière
  4. La voiture sort, le bras de la barrière se baisse automatiquement
  5. Le LD-100/102 assure la sécurité et la fonction anti-écrasement
Reconnaissance de direction

La fonction de reconnaissance de direction garantit que le détecteur de boucle à double canal ne déclenche pas à nouveau le signal lorsque la voiture passe devant un autre lecteur UHF, enregistrant uniquement les enregistrements d'entrée ou de sortie dans le système.

Working Principle Diagram
Mode de fonctionnement indépendant

Le détecteur de boucle double canal JUTAI LD-200/202 peut également fonctionner comme deux détecteurs de boucle indépendants à canal unique, adaptés aux parkings standard avec une entrée et une sortie. Cette configuration offre des avantages économiques en réduisant les coûts matériels associés à l'utilisation de détecteurs séparés pour chaque fonction.

Independent Operation Diagram
Additional Application Diagram 1 Additional Application Diagram 2
