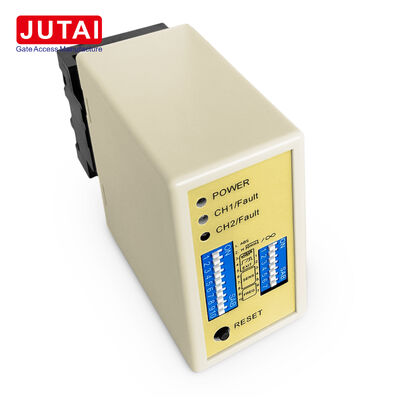

Détecteur de boucle de stationnement à deux canaux LD-200 avec sorties de reconnaissance de direction et de relais d'impulsions

Le LD-200 combine deux entrées de boucle de stationnement avec une logique de relais configurable pour les applications de présence, d'impulsion et de direction du véhicule.Ce détecteur est conçu pour les portes de barrière et les armoires de contrôle de stationnement où le CH1 et le CH2 nécessitent une surveillance par un seul dispositif avec un comportement de sortie différent basé sur la séquence de voie..

La configuration du relais est un atout majeur de ce produit. En mode indépendant, les deux canaux fonctionnent comme détecteurs de présence de véhicule séparés.le relais correspondant produit une sortie lorsque les véhicules entrent ou sortent des bouclesEn mode directionnel, le détecteur utilise les séquences d'activation CH1 et CH2 pour déterminer la direction du déplacement et générer des réponses de relais programmées.

Cela rend le LD-200 idéal pour les installateurs qui ont besoin d'un détecteur à double canal pour couvrir plusieurs fonctions de stationnement au lieu de sélectionner différents détecteurs pour différentes conceptions de voies.

• Demande d'ouverture d'une barrière
• Surveillance de la présence du véhicule
• Confirmation du passage
• Logique de direction d'entrée/sortie
• Détection à deux zones
• Génération du signal de débit du véhicule

Pour la détection directionnelle, deux boucles séparées sont alignées sur la trajectoire du véhicule et espacées d'environ 1 mètre.Les installateurs doivent vérifier les deux boucles séparément., sélectionnez la sensibilité appropriée et choisissez des réglages de fréquence différents lorsque des boucles proches créent des interférences.

• LED de puissance (rouge):Il s'allume pour indiquer "Activer"
• LED de détection de CH1:
  • En marche: détection du véhicule
  • Clignement lent: court-circuit de la boucle ou torsions insuffisantes
  • Clignotement rapide: Circuit ouvert en boucle ou torsions excessives
• LED de détection de CH2:
  • En marche: détection du véhicule
  • Clignement lent: court-circuit de la boucle ou torsions insuffisantes
  • Clignotement rapide: Circuit ouvert en boucle ou torsions excessives

Le réglage de la sensibilité et de la fréquence est facilité par des réglages de commutateur à 7 voies et à 10 voies:

• 8 réglages de sensibilité différents sont disponibles via la configuration de l'interrupteur de basculement
• Les commutateurs 6, 7 et 8 régissent la sensibilité au CH1 (0,8 à 0,015)
• Les commutateurs de plongée 3, 4 et 5 contrôlent la sensibilité au CH2 (0,8 à 0,015)

Commutateur 1 (S1) - Sélection de la fonction de boucle du canal 1:

• DIP 1 et DIP 2: augmentation de sensibilité spéciale pour les deux remorques (les deux canaux)
• D3, D4, D5 et commutateur 2 D1, D2: Fonctions spéciales (Mode1, 2, 3 Détection de direction. Mode 4, 5, 6 Mode normal)
• D6 & D7 & D8 et commutateur 2 D3 & D4 & D5: sélection de sensibilité CH1 et CH2 (huit niveaux)
• D9 & D10 et Switch2 D6, D7: Sélection de fréquence (20 K à 100 KHz)

• La taille de la bobine de coupe doit être rectangulaire: longueur de 1,0 à 2,0 mètres, largeur de 0,8 à 1,2 mètres
• Évitez autant que possible les angles droits aux coins.
• Utiliser des fils ferromagnétiques pour la bobine d'induction, longueur totale jusqu'à 500 mètres
• Garder la prise et la prise du produit en direction verticale pendant l'installation

La série de détecteurs de boucle de véhicule à double canal JUTAI LD200/202, équipée d'une fonction de reconnaissance de direction, est idéale pour les scénarios d'entrée et de sortie à canal unique lorsqu'elle est intégrée à:

• JUTAI Contrôleur à porte unique (modèle: AC-11)
• La barrière de la porte JUTAI (modèle BR-110)
• Lecteur RFID à longue portée JUTAI (modèle: PUHF-9)
• Des bobines en boucle résistant à haute température (modèle: JTHT-11)

Reconnaissance de direction:La fonction de reconnaissance de direction garantit que le détecteur de boucle à double canal n'allume pas à nouveau le signal lorsque la voiture passe devant un autre lecteur UHF,enregistrer uniquement les enregistrements d'entrée ou de sortie dans le système.

Le détecteur de boucle à double canal JUTAI LD-200/202 peut également fonctionner comme deux détecteurs de boucle à canal unique indépendants, adaptés aux parkings standard à entrée et à sortie.Cette configuration offre des avantages en matière d'économie de coûts en réduisant les coûts matériels associés à l'utilisation de détecteurs distincts pour chaque fonction.
