Lumière de sécurité de blanchiment personnalisée Rideau de 1,5 m Longueur 8 m Portée IP67 -30°C Opération

Lieu d'origine	Chine
Nom de marque	JUTAI
Certification	CE
Numéro de modèle	Le numéro de série est le suivant:
Quantité de commande min	1
Prix	negotiable
Détails d'emballage	dessin animé
Délai de livraison	5 - 8 jours ouvrables
Conditions de paiement	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Capacité d'approvisionnement	1000 pièces par mois

Détails sur le produit

Indice IP	IP67	Distance de détection	8m
Matériel	Alliage d'aluminium	Fonctionnalité	Résistant à la corrosion
Tension d'alimentation	DC12-24v	Température de fonctionnement	-20 ~ 60 ℃
Courant de fonctionnement	<50ma>	Sortir	Nom/Nc, COM
Courant de travail	Le système d'aiguillage doit être équipé d'un système de freinage.	Spécification	1502,11,5 cm
Mettre en évidence	Rideau lumineux de sécurité à portée de 8 m , Rideau lumineux de sécurité de blanchiment personnalisé , Rideau lumineux de protection contre le blanchiment IP67

Laisser un message

Description de produit

Barrière immatérielle de sécurité personnalisée avec fonction de masquage, longueur 1,5 m, portée 8 m, IP67, fonctionnement à -30°C

Présentation du produit

Télécharger le PDF du produit

Capteur de barrière immatérielle infrarouge CL15-8L8 avec fonction de masquage pour portes industrielles, conçu pour une protection de sécurité fiable dans les environnements exigeants.

Modes de fonctionnement

Mode de masquage

La barrière immatérielle de sécurité est installée à l'intérieur de l'espace de la porte
Lorsque la porte se ferme normalement, les faisceaux lumineux sont bloqués de haut en bas en séquence
Ce blocage séquentiel est reconnu comme une action de fermeture de porte normale
Lorsqu'un objet passe en dessous et bloque le faisceau lumineux pendant la fermeture, cela déclenche l'ouverture de la porte

Mode normal

Installé à l'intérieur et à l'extérieur de la porte
Les faisceaux lumineux ne sont pas traversés lorsque la porte est fermée
Tout blocage de faisceau lumineux déclenche immédiatement le signal d'ouverture de la porte

Avantages clés

Convient aux portes de chambres froides et aux environnements humides : fonctionnement à -25°C
Pas besoin de boîtier de commande synchrone
Vitesse de réponse rapide : 0,03 seconde
Résistant à la lumière du soleil et aux interférences électromagnétiques
Support de personnalisation disponible

Spécifications techniques

Modèle	CL15-8L8
Technologie	Capteur infrarouge actif avec forte résistance à la lumière
Portée de détection	Jusqu'à 8 mètres
Temps de réponse	Rapide et fiable
Courant de fonctionnement	<20mA à 12V DC
Tension de fonctionnement	12-24V DC
Méthodes de sortie	NO/NC et COM
Applications	Portes rapides, portes sectionnelles, portes roulantes, portes télescopiques à fermeture verticale, ascenseurs de fret
Hauteur de protection	Max 1225 mm (mode masquage), 1305 mm (mode normal)
Température de fonctionnement	-25 ~ +70°C
Niveau de protection	IP67
Matériau du boîtier	Alliage d'aluminium

Instructions d'installation

Étape 1 : Retirer les capots et connecter les fils

Détacher les capots : Retirez délicatement les capots supérieur et inférieur du capteur
Connexions des fils : Effectuez les connexions des fils nécessaires et faites passer l'extrémité par le port désigné

Étape 2 : Positionner et marquer les trous

Alignement : Alignez l'émetteur et le récepteur en parallèle pour déterminer la position d'installation précise
Marquage : Marquez avec précision les positions des trous sur le mur pour un perçage précis

Étape 3 : Percer et fixer

Perçage : Utilisez un perforateur pour créer des trous aux positions marquées
Fixation : Insérez des chevilles dans les trous percés et fixez-les avec des vis

Étape 4 : Monter l'émetteur et le récepteur

Montage : Fixez l'émetteur et le récepteur au mur à l'aide de vis M3*25
Connexion d'alimentation : Connectez l'alimentation et testez l'alignement du capteur
Réglage : Si nécessaire, ajustez l'angle en tournant le tube en aluminium. Une fois aligné, serrez fermement la vis de rotation

Étape 5 : Remettre les capots et test final

Remettre les capots : Remettez les capots supérieur et inférieur à l'aide de vis M2*8
Test final : Effectuez un test complet pour garantir le bon fonctionnement du capteur

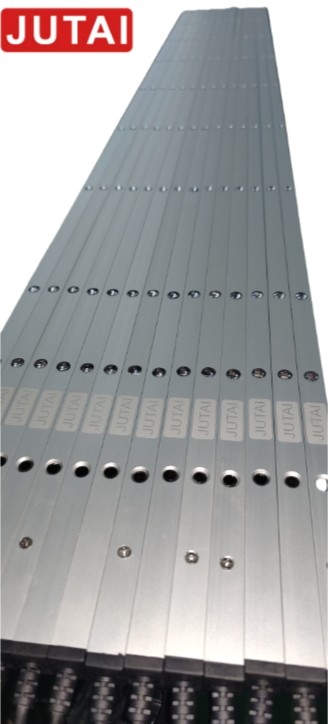

Images du produit
