CL20-16L 2000mm 16 faisceaux Sensor de rideau lumineux de protection contre l'eau IP67

Lieu d'origine	Chine
Nom de marque	JUTAI
Certification	CE
Numéro de modèle	Le modèle CL20-16
Quantité de commande min	1
Prix	negotiable
Détails d'emballage	dessin animé
Délai de livraison	5 - 8 jours ouvrables
Conditions de paiement	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Capacité d'approvisionnement	1000 pièces par mois

Détails sur le produit

Indice IP	IP67	Distance de détection	8m
Nombre de faisceaux infrarouges	16 Faisceaux	Fonctionnalité	Résistant à la corrosion
Tension d'alimentation	DC12-24v	Température de fonctionnement	-20 ~ 60 ℃
Courant de fonctionnement	<50ma>	Sortir	Nom/Nc, COM
Courant de travail	Le système d'aiguillage doit être équipé d'un système de freinage.	Spécification	2002,11,5 cm
Mettre en évidence	Rideau lumineux de blanchiment ip67 , Rideau lumineux de blanchiment de 2000 mm , 16 faisceaux Rideau lumineux de sécurité

Laisser un message

Description de produit

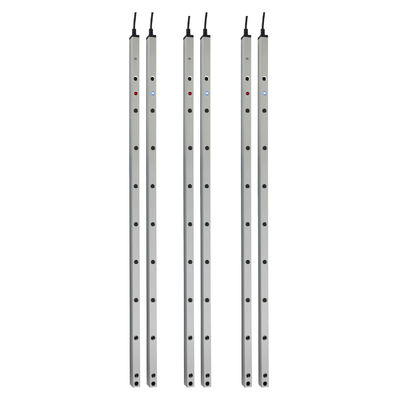

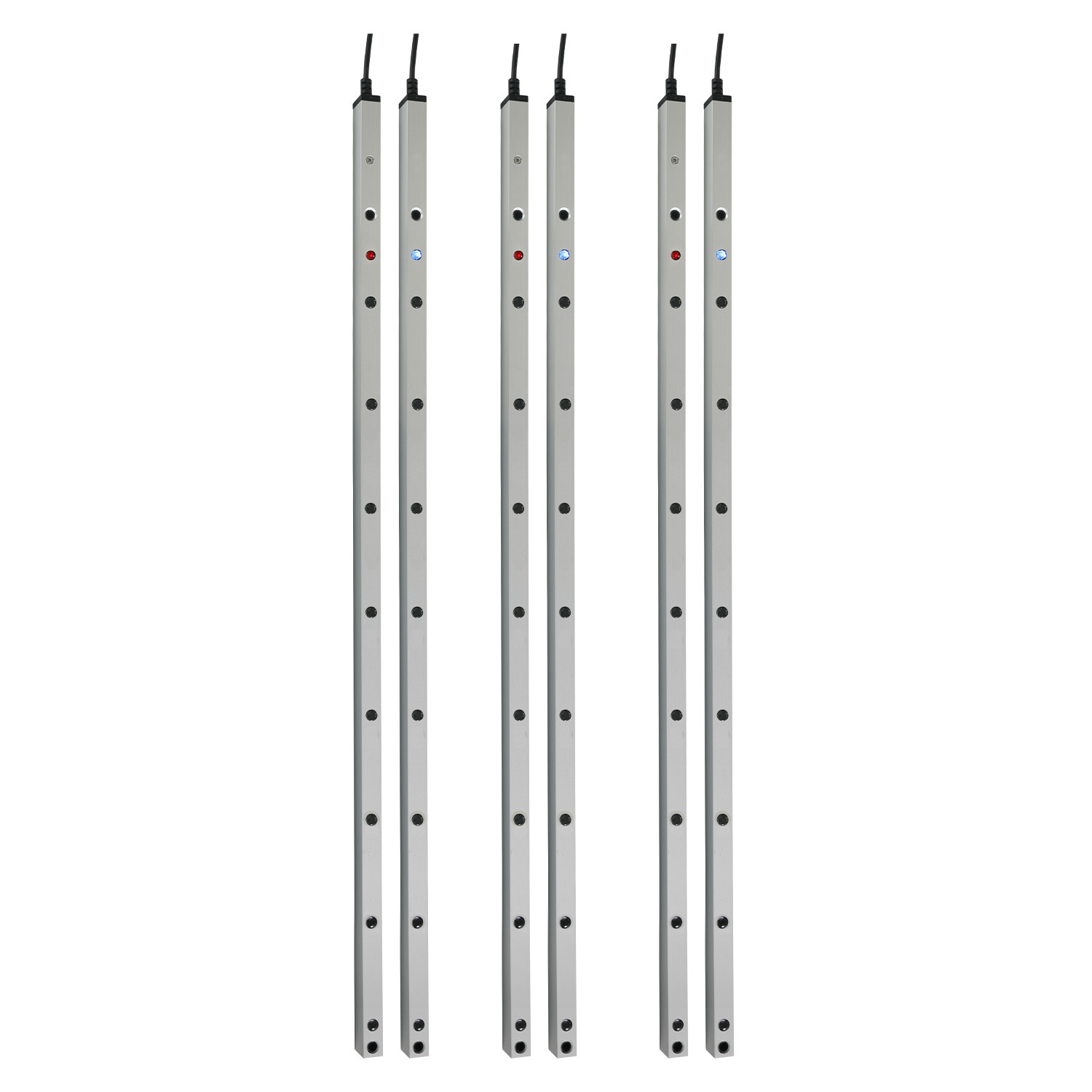

CL20-16L Rideau lumineux de sécurité infrarouge 2000mm 16 faisceaux étanche IP67

CL20-16L Rideau lumineux de sécurité infrarouge avec fonction de masquage pour portes industrielles

Présentation du produit

Le rideau lumineux de sécurité JUTAI CL20-16L fonctionne en établissant un faisceau lumineux entre l'émetteur et le récepteur, créant ainsi une barrière de protection. Lorsqu'un objet ou une personne pénètre dans la zone de la grille, le faisceau lumineux est interrompu, activant rapidement le système de sécurité pour exécuter les actions appropriées. Typiquement installé aux points vitaux des machines tels que les portes, les portes automatiques et les équipements de levage, il permet la détection immédiate des risques d'écrasement potentiels. Ce produit est largement utilisé dans les environnements industriels et commerciaux et constitue un élément crucial des systèmes d'automatisation où des niveaux de sécurité élevés sont impératifs.

Modes de fonctionnement

Mode de masquage

Le rideau lumineux de sécurité est monté dans l'espace de la porte. Lors de la fermeture normale de la porte, les faisceaux lumineux sont bloqués séquentiellement de haut en bas. Le système interprète ce blocage séquentiel comme une opération de fermeture de porte normale. Cependant, si un objet passe en dessous et obstrue le faisceau lumineux pendant la fermeture de la porte, la porte s'ouvrira instantanément.

Mode normal

Lorsqu'il est installé des deux côtés, intérieur et extérieur, de la porte avec la porte fermée, les faisceaux lumineux ne passent pas. Dans cette configuration, quel que soit le faisceau lumineux à l'intérieur du rideau qui est bloqué, le système génère immédiatement un signal d'ouverture de porte.

Spécifications techniques

Composants: Composé d'un émetteur et d'un récepteur
Portée de fonctionnement: 1 à 8 mètres
Hauteur de protection: Maximum 1820 mm dans les deux modes, masquage et normal
Matériau du boîtier: Construction en alliage d'aluminium pour la durabilité et la résistance environnementale

Avantages clés

Adaptabilité environnementale: Idéal pour les portes de chambres froides et les environnements humides avec une plage de température aussi basse que -25°C
Installation simplifiée: Élimine le besoin d'un boîtier de commande synchrone, simplifiant le processus d'installation
Réponse rapide: Vitesse de réponse rapide de 0,03 seconde pour la prévention des accidents
Résistance aux interférences: Excellente résistance à la lumière du soleil et aux interférences électromagnétiques
Option de personnalisation: Prend en charge la personnalisation de la quantité pour répondre aux exigences spécifiques du projet

Paramètres techniques

Paramètres	Récepteur	Émetteur
Courant de fonctionnement	<20mA@DC12V	<65mA@DC12V
Tension de fonctionnement	DC12-24V	DC12-24V
Portée de fonctionnement	1-8m	1-8m
Hauteur de protection maximale	1820mm (Les deux modes)	1820mm (Les deux modes)
Sortie	NO/NC, .COM	-
État des LED	Lumière rouge (objet bloqué), Lumière bleue (non bloqué), Lumière bleue clignotante (première mise sous tension, émetteur et récepteur non alignés)	Lumière bleue constante (Normal), Lumière rouge clignotante rapide (tension inférieure à 9V, supérieure à 28V)
Nombre de photocellules	8	8
Température de fonctionnement	-20°C ~ +60°C	-20°C ~ +60°C
Niveau de protection	IP67	IP67
Matériau du boîtier	Alliage d'aluminium	Alliage d'aluminium

Remarque: Dans la minute suivant la mise sous tension, le fil vert touche 5 fois la masse (GND) du récepteur (le voyant rouge clignote), et le fil jaune deviendra NC.

Guide de dépannage

Dépannage	Symptômes de panne	Solutions
Lumières clignotant lentement après la mise sous tension	L'émetteur et le récepteur ne sont pas alignés	Réajuster l'alignement
Voyant rouge clignotant rapidement (côté émetteur)	La tension à l'extrémité de l'émetteur est inférieure à 9V ou supérieure à 28V	Vérifier et ajuster la tension
Rideau lumineux normal, mais la porte n'a pas d'action anti-pincement	Erreur de câblage	Vérifier et corriger le câblage
Impossible d'entrer en mode de masquage	1. Fuite de lumière pendant la descente de la porte provoquant un blocage discontinu des faisceaux 2. Faisceau le plus bas bloqué 3. La porte inférieure/l'obstacle ne respecte pas la distance minimale pour un blocage continu	Identifier et résoudre le problème spécifique

Précautions de sécurité importantes:

Tenir les câbles de connexion à l'écart des conducteurs à haute tension ou à fort courant
S'assurer que la porte inférieure ou l'objet obstructeur respecte la distance minimale requise pour un blocage continu
Essuyer les fenêtres de l'émetteur et du récepteur avec un chiffon sec et doux pour éviter que la saleté n'affecte le fonctionnement
Ne pas plier ou tordre le rideau lumineux
Éviter l'exposition directe de la lumière du soleil ou d'autres sources de lumière infrarouge au récepteur
Éviter de rayer la surface des lentilles infrarouges
