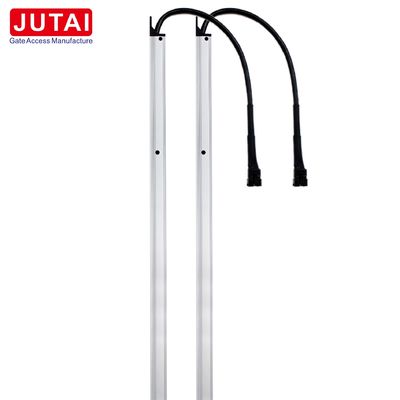

JUTAI 1.8m 29 - Capteur de rideau lumineux de blanchiment de sécurité du faisceau: une solution de sécurité inégalée

I. Présentation

II. Emballage et composants inclus

III. Fonctionnalité du produit

1. Formation de grille de protection
   • En émettant un faisceau lumineux précisément calibré entre l'émetteur et le récepteur, il construit une grille de protection très fiable.détecter instantanément toute intrusion d'objets ou de personnes dans la zone de grille définieUne fois détecté, il active rapidement le système de sécurité, assurant ainsi la sécurité du personnel et de l'équipement.
   • La fonction de blanchiment unique distingue ce capteur: il peut distinguer avec précision et ignorer les objets non pertinents, garantissant ainsi que son fonctionnement ne sera pas affecté par de faux obstacles.Cette caractéristique est particulièrement cruciale dans les environnements industriels complexes où plusieurs objets peuvent être présents..
2. Portée d'application polyvalente
   • Il trouve une large application dans les zones de sécurité critiques telles que les portes, les portes automatisées et les équipements d'élévation.Sa capacité à détecter avec précision les risques potentiels de piégeage en fait un élément de sécurité indispensable dans ces situations..

IV. Taille et dimensions physiques

1. Longueur optimale et profil mince
   • Avec une longueur totale qui convient parfaitement à une grande variété de scénarios d'installation, et une section transversale élégante mesurant seulement 12,5 mm,Il peut être facilement intégré dans la plupart des ouvertures de porte sans entraver l'action normale de fermeture des portes.Cette conception assure non seulement un ajustement parfait, mais ajoute également à l'esthétique globale de l'installation.
2. Distance exacte entre les faisceaux
   • La distance du faisceau est méticuleusement réglée à 60 mm, ce qui donne au capteur la remarquable capacité de détecter même des objets minces comme des fourchettes de chariot élévateur avec une précision exceptionnelle.Ce haut niveau de précision est essentiel pour assurer la sécurité du personnel et des équipements précieux dans les milieux industriels.

V. Spécifications du câblage

1. Le câblage du récepteur
   • La configuration du câblage du récepteur est clairement définie, chaque couleur de fil servant une fonction spécifique.le fil rouge pour la synchronisation DC12V - 24V, et les fils verts et blancs sont réservés à une utilisation ultérieure ou à des personnalisations spécifiques.
2. Le câblage du transmetteur
   • De même, l'émetteur a sa propre configuration de câblage distincte. Le fil noir est pour la terre (GND), le fil jaune pour le signal, le fil rouge pour l'alimentation DC12V - 24V,et les fils verts et blancs sont réservésIl est extrêmement important de connecter correctement les fils jaunes pour la réception et la transmission afin d'assurer une bonne communication et une bonne fonctionnalité.

VI. Paramètres techniques

VII. Guide de dépannage

1. Décalage du rideau lumineux
   • Si les rideaux lumineux ne s'alignent pas correctement, les solutions possibles comprennent le cycle de puissance des unités de réception et de transmission, la vérification de la bonne connexion de la ligne de synchronisation du signal,et réinstaller les unités si leur position est instable.
2. Détection de faux signaux
   • Dans le cas où le rideau lumineux indique un signal reçu lorsqu'il n'est pas bloqué, vérifiez la présence d'autres dispositifs infrarouges à proximité pouvant causer des interférences.nettoyer la fenêtre du rideau lumineux pour éliminer les obstacles ou les saletés potentiels qui pourraient affecter le signal, et réajuster l'angle d'alignement entre l'émetteur et le récepteur.
3. L'absence d'action contre le pincement
   • Lorsque le rideau lumineux fonctionne normalement, mais que l'action anti-clip n'est pas déclenchée, il est essentiel d'inspecter la sortie du relais et le port anti-clip.s'assurer que la distance de travail se situe dans la plage spécifiée pour garantir un bon fonctionnement.
4. Fonction de masquage inaccessibilité
   • Si la fonction de masquage ne peut pas être accessible, vérifier si la lumière ne fuit pas pendant le fonctionnement, vérifier si le faisceau inférieur est bloqué,et s'assurer que la porte ou l'abri inférieur répond aux exigences de distance minimales pour une protection continue.

VIII. Précautions et entretien

1. Gestion des câbles
   • Gardez tous les câbles de connexion à l'écart des conducteurs à haute tension ou à courant élevé afin d'éviter les interférences électromagnétiques et d'assurer le fonctionnement sûr et stable du capteur.
2. Des éléments d'ombrage appropriés
   • S'assurer que la porte latérale inférieure ou l'abri utilisé pour la caractéristique de décoloration est appropriée et remplit les conditions nécessaires à une performance optimale.
3. Nettoyage régulier
   • Essuyez périodiquement les fenêtres de l'émetteur et du récepteur avec une serviette sèche douce pour maintenir des voies de transmission et de réception claires.Cette étape de maintenance simple mais cruciale permet d'éviter que la saleté et les débris n'interfèrent avec le fonctionnement normal du capteur..
4. La manipulation physique
   • Évitez de plier ou de tordre le rideau lumineux pour préserver son intégrité structurelle et sa fonctionnalité.
5. Maintenance de la distance d'ombrage
   • Pour assurer une détection précise et fiable, il convient de respecter la distance minimale spécifiée pour l'ombrage continu.
6. Protection de surface
   • Ne grattez pas la couverture de surface du capteur pour protéger ses composants internes et maintenir son aspect esthétique.Une surface rayée ou endommagée peut également affecter les performances du capteur au fil du temps.
7. Inspections mensuelles
   • Vérifiez tous les mois si l'émetteur, le récepteur et le câble d'extension ne sont pas desserrés.et câble de sortie du signal pour assurer un fonctionnement continu et sûr.

IX. Caractéristiques particulières

1. Une intégration transparente
   • Sa conception innovante permet une installation sans couture dans les espaces entre les portes, sans entraver le processus de fermeture normal.Cela simplifie non seulement le processus d'installation, mais améliore également la fonctionnalité globale et la commodité du système de sécurité.
2. Immunité contre la lumière du soleil
   • Rigoureusement testé et dont il a été prouvé qu'il est immunisé contre les interférences de la forte lumière du soleil, le capteur peut fonctionner de manière fiable même dans des environnements extérieurs ou intérieurs bien éclairés.Cette caractéristique assure une performance constante quelles que soient les conditions d'éclairage..
3. Components haut de gamme
   • L'utilisation de noyaux de lampes importés contribue de manière significative à ses performances anti-lumière exceptionnelles, ce qui améliore la qualité globale et la durabilité du produit.Cela garantit une fiabilité à long terme et une détection précise dans un large éventail d'applications.
