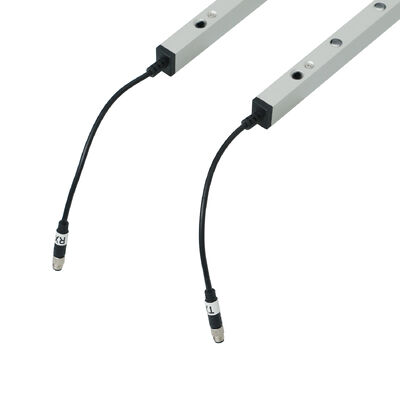

Capteur de rideau lumineux de sécurité de haute précision pour portes automatiques et sécurité des quais de chargement

Lieu d'origine Chine
Nom de marque JUTAI
Certification CE
Numéro de modèle Le modèle CL20-8L
Document CL05-8L User Manual.pdf
Quantité de commande min 1
Prix negotiable
Détails d'emballage Dessin animé
Délai de livraison 5 - 8 jours ouvrables
Conditions de paiement T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacité d'approvisionnement 1000 pièces par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Indice IP IP67 Fonction Masquer
Distance de détection 8m Matériel Alliage d'aluminium
Fonctionnalité Résistant à la corrosion Tension d'alimentation DC12-24V
Température de fonctionnement -20 ~ 60 ℃ Courant de fonctionnement <50ma>
Sortir Nom/Nc, COM Courant de travail Le système d'aiguillage doit être équipé d'un système de freinage.
Spécification 2000*21*15 mm
Mettre en évidence

Capteur de rideau immatériel de sécurité IP67

,

éclairage automatique de porte

,

capteur de sécurité du quai de chargement

Laisser un message
Description de produit



Description du produit


Capteur de rideau lumineux de sécurité de haute précision pour portes automatiques et sécurité des quais de chargement 0


Capteur de rideau lumineux de sécurité haute précision pour portes automatiques et sécurité des quais de chargement

Le capteur de rideau lumineux de sécurité haute précision JUTAI CL20-8L est un dispositif de protection professionnel conçu pour offrir une détection de sécurité fiable pour les portes automatiques et les environnements de quais de chargement. En formant une grille invisible de 8 faisceaux lumineux entre son émetteur et son récepteur, il réalise une détection précise des intrusions—déclenchant instantanément des réponses de sécurité (telles que l'inversion ou l'arrêt de la porte) lorsque des personnes, des équipements ou des objets interrompent les faisceaux. Cela garantit une protection complète contre les pincements, les écrasements ou les accidents de collision aux entrées automatiques à fort trafic et aux quais de chargement très fréquentés.
Fabriqué avec une coque en alliage d'aluminium et une protection IP67 étanche à l'eau/à la poussière, le capteur prospère dans les conditions difficiles des quais de chargement et des installations industrielles—résistant à la poussière, aux éclaboussures d'eau et à l'usure mécanique. Sa conception de haute précision et son fonctionnement intuitif en font un composant de sécurité indispensable pour les entrepôts, les usines et les centres logistiques qui dépendent des portes automatiques et des opérations de quais de chargement.

Principales caractéristiques pour la précision et la sécurité

1. Détection de haute précision

Équipé de 8 photocellules et d'une hauteur de protection maximale de 1729 mm, le capteur couvre de larges ouvertures de portes automatiques et de quais de chargement de manière exhaustive. Sa conception de détection sensible assure une identification précise des personnes et des objets, éliminant les angles morts de sécurité et minimisant les risques d'accidents dans les environnements logistiques à rythme rapide.

2. Durabilité robuste IP67

Le boîtier en alliage d'aluminium scellé atteint l'indice de protection IP67, résistant à l'accumulation de poussière, à l'immersion dans l'eau et aux contaminants industriels. Il maintient des performances stables dans les quais de chargement extérieurs, les entrepôts humides ou les zones de portes automatiques d'usine poussiéreuses—idéal pour une utilisation à long terme dans des conditions exigeantes.

3. Mode de masquage pour une application pratique

Doté d'une fonction de masquage spécialisée, le blocage du premier canal ne déclenchera pas de réponses de sécurité. Ce mode est optimisé pour les espaces de portes automatiques et les configurations de portes de quais de chargement, où le blocage séquentiel des faisceaux pendant la fermeture normale de la porte est attendu—évitant les fausses alarmes tout en conservant une protection complète contre les intrusions involontaires.

4. Adaptabilité à une large plage de températures

Fonctionnant de manière fiable dans une plage de -20°C à +60°C, le capteur fonctionne de manière constante dans des environnements à température variable—des portes automatiques de chambres froides aux quais de chargement extérieurs exposés aux fluctuations saisonnières, sans compromettre la précision de la détection.

5. Réponse rapide pour les scénarios dynamiques

Adapté au fonctionnement rapide des portes automatiques et à l'activité dynamique des quais de chargement, le capteur réagit instantanément aux interruptions de faisceau. Cela garantit des déclencheurs de sécurité en temps opportun, évitant les accidents même lorsque le personnel ou les chariots élévateurs se déplacent rapidement près des portes.

6. Surveillance intuitive de l'état des LED

Des indicateurs LED clairs sur l'émetteur et le récepteur fournissent une rétroaction opérationnelle en temps réel pour un dépannage rapide :
  • Émetteur : lumière bleue fixe (fonctionnement normal), lumière rouge clignotante rapide (irrégularité de tension : <9V or>28V).
  • Récepteur : lumière rouge fixe (faisceau bloqué/intrusion détectée), lumière bleue fixe (aucune obstruction), lumière bleue clignotante (alignement requis après la première mise sous tension).

7. Installation facile et intégration transparente

Équipé de connecteurs standard (émetteur : mâle M8 à 5 broches ; récepteur : mâle M8 à 4 broches) et de supports de montage réglables, le capteur simplifie l'installation sur les cadres de portes automatiques et les structures de quais de chargement. Les câbles à code couleur (rouge pour DC12-24V positif, noir pour la masse, vert pour la sortie NO/NC) simplifient le câblage, assurant la compatibilité avec la plupart des systèmes de contrôle de portes et des configurations de sécurité de quais de chargement.

Spécifications techniques

Paramètre Spécification
Tension de fonctionnement DC12-24V
Courant de fonctionnement Émetteur <65mA @DC12V ; Récepteur <20mA @DC12V
Configuration de la sortie Sortie relais NO/NC (configurable)
Indice de protection IP67 (étanche à la poussière et à l'eau)
Matériau du boîtier Alliage d'aluminium
Plage de fonctionnement 1-8 mètres (émetteur vers récepteur)
Hauteur de protection maximale 1729mm
Nombre de photocellules 8
Longueur du câble Émetteur 8m ; Récepteur 4m
Type de connecteur Émetteur : mâle M8 à 5 broches ; Récepteur : mâle M8 à 4 broches
Température de fonctionnement -20°C ~ +60°C
Indicateurs d'état LED Émetteur (bleu/rouge) ; Récepteur (rouge/bleu)

Applications principales

  • Portes automatiques: Protection anti-pincement et anti-intrusion pour les portes automatiques industrielles, les portes à enroulement, les portes à grande vitesse et les entrées automatiques commerciales dans les entrepôts, les usines et les centres logistiques.
  • Quais de chargement: Surveillance de la sécurité des portes de quais de chargement, empêchant le personnel ou l'équipement d'être pris entre les portes qui se ferment pendant les opérations de chargement/déchargement des camions.
  • Installations de stockage frigorifique: Performances fiables dans les environnements à basse température, protégeant les portes automatiques menant aux zones de stockage frigorifique ou de congélation.
  • Entrées d'atelier: Protection des portes automatiques entre les lignes de production, assurant la sécurité du personnel se déplaçant entre les zones de l'usine.

Dépannage et directives d'utilisation

Symptômes de panne Solutions
Lumières clignotantes lentes après la mise sous tension L'émetteur et le récepteur sont mal alignés ; réajuster pour assurer un alignement précis du faisceau (essentiel pour les vibrations du quai de chargement ou les déplacements du cadre de la porte).
Lumière rouge clignotant rapidement (extrémité de l'émetteur) Tension en dehors de la plage 9V-28V ; vérifier et stabiliser l'alimentation (courant dans les systèmes électriques industriels avec des demandes de charge élevées).
Rideau lumineux normal mais aucune action anti-pincement Erreur de câblage ; vérifier les connexions (éviter de connecter NO/NC à la borne positive de l'alimentation pour éviter d'endommager le relais optique).
Impossible d'entrer en mode de masquage 1. Fuite de lumière pendant la descente de la porte provoquant un blocage discontinu du faisceau. 2. Faisceau le plus bas bloqué par la poussière ou les débris du quai de chargement. 3. La porte/l'obstruction ne parvient pas à respecter la distance de blocage continue minimale.

Mises en garde d'utilisation

  • Éloignez les câbles de connexion des conducteurs haute tension, des chemins de chariots élévateurs et des machines de quai de chargement pour éviter tout dommage.
  • Essuyez régulièrement les lentilles de l'émetteur et du récepteur avec un chiffon doux et sec pour éliminer la poussière, les débris ou la saleté du quai de chargement—assurant une précision de détection constante.
  • Ne pliez pas et ne tordez pas le capteur ou les câbles, et évitez que la lumière directe du soleil ou les sources de lumière infrarouge ne brillent sur le récepteur (courant dans l'éclairage du quai de chargement).
  • Assurez-vous que la porte ou l'obstruction utilisée pour le mode de masquage respecte l'exigence de distance de blocage continue minimale.
  • Évitez de rayer les lentilles infrarouges, car cela peut nuire aux performances de détection.

Pourquoi choisir le capteur de rideau lumineux de sécurité JUTAI CL20-8L ?

  • Détection de haute précision: Adapté aux besoins de sécurité des portes automatiques et des quais de chargement, avec une identification fiable des personnes et des objets.
  • Fiabilité robuste: La protection IP67 et le boîtier en alliage d'aluminium résistent aux conditions difficiles des quais de chargement et des environnements industriels.
  • Mode de masquage pratique: Empêche les fausses alarmes pendant le fonctionnement normal de la porte, équilibrant la sécurité et l'efficacité opérationnelle.
  • Déploiement facile: Installation simple, surveillance intuitive de l'état et intégration transparente avec les systèmes de contrôle existants—minimisant les temps d'arrêt.
  • Adaptabilité polyvalente: La large plage de températures et la compatibilité avec divers types de portes automatiques le rendent adapté à diverses configurations de quais de chargement et d'usines.
Pour plus de détails sur le support technique, les options de personnalisation ou les demandes en gros, visitez notre site Web officiel : https://www.accesssecuritysolution.com/
