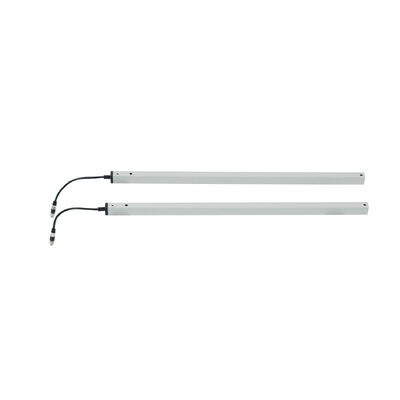

Système de rideau lumineux de sécurité professionnel pour la manutention et la sécurité des portes automatiques
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | Le modèle CL20-8L |
| Document | CL05-8L User Manual.pdf |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | Dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Indice IP | IP67 | Fonction | Masquer |
|---|---|---|---|
| Distance de détection | 8m | Matériel | Alliage d'aluminium |
| Fonctionnalité | Résistant à la corrosion | Tension d'alimentation | DC12-24v |
| Température de fonctionnement | -20 ~ 60 ℃ | Courant de fonctionnement | <50ma> |
| Sortir | Nom/Nc, COM | Courant de travail | <20mA@DC12V-24V |
| Spécification | 2000*21*15 mm | ||
| Mettre en évidence | Système de rideau lumineux de sécurité IP67,Rideau lumineux pour la manutention,Rideau de sécurité pour portes automatiques |
||
Description de produit
Système de rideau lumineux de sécurité professionnel pour la manutention des matériaux et la sécurité automatique des portes
JUTAI CL20-8L Professional Safety Light Curtain System est une solution de détection de protection dédiée conçue pour les scénarios de manutention de matériaux et la sécurité automatique des portes.Il forme une grille de protection invisible de 8 faisceaux entre l'émetteur et le récepteur, déclenchant instantanément des réactions de sécurité (par exemple, arrêt de l'équipement, renversement de la porte) lorsque le personnel, les matériaux ou les outils pénètrent dans la zone de détection.ou accidents de collision dans les flux de travail de manutention de matériaux (convecteursLes systèmes de contrôle de la sécurité utilisés dans les installations industrielles et commerciales sont les suivants:
Spécifications de base
| Paramètre | Spécification |
|---|---|
| Modèle | Le modèle CL20-8 |
| Voltage de fonctionnement | Pour les appareils à commande numérique |
| Courant de fonctionnement | Émetteur: < 65mA @ DC12V; récepteur: < 20mA @ DC12V |
| Configuration de sortie | Sortie de relais NO/NC (NO par défaut, configurable sur NC); terminal COM inclus |
| Classement de protection | IP67 (à l'épreuve de la poussière + à l'épreuve de l'eau) |
| Matériel de logement | Alliages d'aluminium |
| Portée de fonctionnement (émetteur à récepteur) | 1 à 8 m |
| Hauteur maximale de protection | 1729 mm |
| Nombre de cellules | 8 poutres |
| Longueur du câble | Émetteur: 8m, récepteur: 4m. |
| Type de connecteur | Émetteur: connecteur mâle M8 à 5 pôles; Récepteur: connecteur mâle M8 à 5 pôles |
| Température de fonctionnement | -20°C à +60°C |
| Fonction clé | Protection de la sécurité de la manipulation des matériaux + anti-coupure automatique de la porte + mode de blanchiment (anti-fausse alarme) |
| Indicateurs d'état des LED | Émetteur: bleu constant (opération normale); rouge clignotant (tension < 9V ou > 28V) Récepteur: rouge régulier (objet/personnel bloqué); bleu régulier (pas d'obstruction); bleu clignotant (première mise en marche, désalignement émetteur-récepteur) |
Principales fonctions et avantages
Protection en matière de sécurité de la manipulation des matériaux
- S'adapte aux flux de travail dynamiques: détecte le personnel ou les matériaux près des convoyeurs, des VTA ou des quais de chargement, déclenchant l'arrêt des équipements pour éviter les collisions.
- Large couverture: la hauteur de protection de 1729 mm couvre les zones de transfert de matériaux, empêchant les dangers de la chute des marchandises ou de l'intrusion accidentelle.
Spécialisation en anti-coupes de porte automatisée
- Cible les risques liés au fonctionnement de la porte: empêche le pincement des mains, des membres ou des matériaux lors de la fermeture automatique de la porte (portes rapides, volets roulants).
- Mode de blanchiment: Bloque le premier canal sans déclencher de réactions de sécurité, s'adaptant aux structures d'écart de porte et évitant de fausses alarmes lors du fonctionnement normal de la porte.
Des performances robustes et fiables
- Protection IP67: Résiste à la poussière, aux éclaboussures d'eau et aux environnements industriels difficiles, adapté aux zones de manutention de matériaux avec une poussière ou une humidité fréquentes.
- Large adaptabilité à la température: fonctionne de manière stable dans les entrepôts frigorifiques à basse température ou dans les ateliers à haute température (-20 °C ~ +60 °C).
- Structure durable: La coque en alliage d'aluminium résiste à l'usure mécanique, aux vibrations et à la corrosion des équipements de manutention.
Facilité d'intégration et de fonctionnement
- câblage codé par couleur: simplifie la connexion aux systèmes de contrôle de la manutention des matériaux et aux panneaux de porte automatisés.
- Indicateurs LED intuitifs: permet de vérifier rapidement l'état (problèmes de normalisation/blocage/mal alignement/tension) sans outils professionnels.
- Sortie configurable: prend en charge la commutation NO/NC par simple opération pour répondre aux différentes exigences du système de commande.
Guide du câblage
| Composant | Couleur du fil | Fonction | Les notes |
|---|---|---|---|
| Émetteur | Le rouge | L'alimentation positive DC12-24V | Se connecter au terminal positif de l'alimentation |
| Émetteur | Noir | Terrain (GND) | Connexion à l'alimentation du terminal négatif |
| Émetteur | Verte | Réserve | Pas besoin de connexion pour une utilisation de base |
| Émetteur | Jaune | Réserve | Pas besoin de connexion pour une utilisation de base |
| Émetteur | Blanc | Réserve | Pas besoin de connexion pour une utilisation de base |
| Récepteur | Le rouge | L'alimentation positive DC12-24V | C'est la même chose que la connexion électrique de l' émetteur. |
| Récepteur | Noir | Terrain (GND) | Comme la connexion au sol de l' émetteur |
| Récepteur | Verte | NO/NC sortie (NO par défaut) | Connexion à l'entrée du signal du système de manutention/contrôle de porte |
| Récepteur | Jaune | NC configurable | Activer par le biais de la configuration du mode blanchiment |
| Récepteur | Blanc | COM (terminal commun) | Terminal de correspondance pour la sortie NO/NC |
Avertissement critique:Ne pas brancher les bornes NO/NC à la borne positive de l'alimentation, car cela endommagerait le relais optique.
Mode de blanchiment et étapes de configuration NC
- Allumez le système et confirmez le câblage correct.
- Dans la minute suivant l'allumage, touchez le fil vert du récepteur à son GND (fil noir) cinq fois.
- Observez la lumière rouge du récepteur clignoter pour confirmer l'activation: le fil jaune passe en mode NC, et le mode Blanking est activé.
Scénarios d'application
Traitement des matériaux
- Systèmes de convoyeurs (points de chargement/déchargement, stations de transfert)
- Les voies des véhicules à guidage automatisé (VGA)
- Ports de chargement (portes de transfert de matériaux)
- lignes d'emballage (près des machines en mouvement)
- Points d'accès au système de stockage/récupération en entrepôt
Portes automatiques
- Portes rapides (lignes de production, centres logistiques)
- Portes à volets (entrepôts, entrées arrière de vente au détail)
- Portes sectionnelles industrielles (atelier d'usine)
- Portes de stockage à froid (installations de stockage des matières)
Résolution de problèmes
| Les symptômes de la faute | Les causes possibles | Les solutions |
|---|---|---|
| La lumière bleue du récepteur clignote après l'allumage | Émetteur et récepteur sont mal alignés. | Réajuster la position des deux unités pour assurer un alignement parallèle |
| La lumière rouge de l'émetteur clignote vite. | Tensions de l'alimentation électrique < 9 V ou > 28 V | Vérifiez et stabilisez l'alimentation pour répondre aux exigences de DC12-24V |
| Le rideau lumineux fonctionne normalement, mais aucune mesure de sécurité n'est prise (équipement/porte) | Erreur de câblage | Vérifiez à nouveau le câblage par rapport au guide de câblage; assurez-vous que NO/NC est connecté au terminal de signal de commande correct |
| Impossible d' accéder au mode blanchiment | 1- Fuite de lumière lors de la descente de la porte 2. la poutre inférieure est bloquée par des débris/matériaux 3. La porte/l'obstruction ne respecte pas la distance de blocage continue minimale |
1. Fixer le scellement de la porte pour éviter les fuites de lumière 2Débris ou matériaux qui bloquent le faisceau 3. Ajustez la porte ou l'obstruction pour répondre aux exigences de distance de blocage continue |
Précautions d'utilisation et d'entretien
- Gardez les câbles de connexion éloignés des conducteurs haute tension/électricité pour éviter les interférences ou les dommages.
- Essuyez régulièrement les lentilles émetteur/récepteur avec un chiffon sec et doux pour éliminer la poussière, les résidus de matière ou la condensation.
- Ne pliez pas, ne tordez pas ou ne tirez pas les câbles avec force; évitez de rayer les lentilles infrarouges.
- Éviter que la lumière directe du soleil ou d'autres sources de lumière infrarouge ne brille sur le récepteur (éviter les faux déclencheurs).
- S'assurer que la porte ou l'obstruction utilisée pour le mode de blocage répond à l'exigence de distance de blocage continue minimale.
Pour le support technique, la personnalisation ou les demandes en vrac, visitez notre site officiel:Les informations fournies par les autorités compétentes sont les suivantes:
