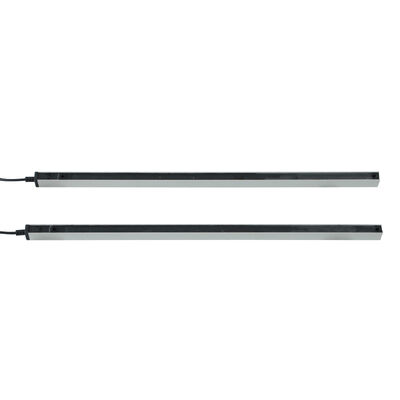

Barrière photoélectrique IP67 pour le stockage à froid et les portes industrielles à grande vitesse

Lieu d'origine	Chine
Nom de marque	JUTAI
Certification	CE
Numéro de modèle	Le modèle CL20-8L
Document	CL05-8L User Manual.pdf
Quantité de commande min	1
Prix	negotiable
Détails d'emballage	Dessin animé
Délai de livraison	5 - 8 jours ouvrables
Conditions de paiement	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Capacité d'approvisionnement	1000 pièces par mois

Détails sur le produit

Indice IP	IP67	Fonction	Masquer
Distance de détection	8m	Matériel	Alliage d'aluminium
Fonctionnalité	Résistant à la corrosion	Tension d'alimentation	DC12-24v
Température de fonctionnement	-20 ~ 60 ℃	Courant de fonctionnement	<50ma>
Sortir	Nom/Nc, COM	Courant de travail	<20mA@DC12V-24V
Spécification	20002115 mm
Mettre en évidence	Barrière photoélectrique IP67 pour le stockage au froid , éclairage de porte à grande vitesse industriel , Rideau à lumière blanchissante IP67

Laisser un message

Description de produit

Barrière photoélectrique IP67 pour les portes de stockage à froid et industrielles à grande vitesse

La barrière photoélectrique de la série JUTAI CL est une solution de sécurité infrarouge professionnelle conçue pour les environnements de stockage à froid et les portes industrielles à grande vitesse.Il projette une grille invisible de faisceaux lumineux entre l'émetteur et le récepteur, déclenchant instantanément des réactions de sécurité (renversement de la porte, arrêt de l'équipement) en cas d'intrusion, empêchant efficacement les accidents de pincement, d'écrasement ou de collision.Adaptabilité à une large température, et deux modes de fonctionnement, il offre des performances fiables dans les conditions difficiles des entrepôts frigorifiques et des zones de portes industrielles à fort trafic.

Spécifications de base

Paramètre	Spécification
Série de modèles	Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité.
Hauteur de protection	500 mm à 2500 mm (selon le modèle)
Nombre de poutres	8 poutres ou 16 poutres
Distance entre les faisceaux	100 mm
Portée de détection	Jusqu'à 8 m (émetteur à récepteur)
Précision de détection	Détecte des objets aussi petits que 50 mm
Temps de réponse	≤ 20 ms
Énergie	Pour les conducteurs de véhicules à moteur à combustion
Courant de fonctionnement	Émetteur: < 65mA @ DC12V; récepteur: < 20mA @ DC12V
Configuration de sortie	1 relais de sécurité (NO/NC sélectionnable) + borne COM
Classement de protection	IP67 (à l'épreuve de la poussière + à l'épreuve de l'eau)
Matériel de logement	Alliages d'aluminium
Température de fonctionnement	-20°C à +60°C (range étendu jusqu'à -25°C disponible pour le stockage au froid)
Longueur du câble	Émetteur: 8m, récepteur: 4m.
Type de connecteur	Connecteur mâle M8 à 5 pôles (émetteur/récepteur)
Normes de sécurité	Certifié CE, conforme aux principes de la norme EN 61496-1/-2
Indicateurs LED	Émetteur: bleu régulier (normal), rouge clignotant (tension < 9V ou > 28V) Récepteur: rouge régulier (bloqué), bleu régulier (débloqué), bleu clignotant (mal aligné)

Principaux avantages

Protection résistante IP67

Entièrement étanche à la poussière et résistant à l'immersion temporaire dans l'eau, résistant aux lavages à haute pression, à la poussière et à l'humidité
Idéal pour les entrepôts froids humides, la poussière industrielle et les portes à grande vitesse installées à l'extérieur

Adaptabilité au stockage à froid

Fonctionnement stable de -20°C à +60°C; plage étendue en option pour le stockage à froid extrême (-25°C)
Résistant à la condensation et à la congélation, assurant une sécurité ininterrompue dans les congélateurs et les entrepôts frigorifiques

Deux modes de fonctionnement

Mode de protection standard:Protection de toute la zone  Toute interruption du faisceau déclenche une sortie de sécurité immédiate (parfaite pour la protection du personnel)
Mode de mise en veille:Permet le passage sûr des structures de porte sans fausses alarmes, conçu pour les bords avant des portes à grande vitesse

Compatibilité avec les portes à grande vitesse

Temps de réponse rapide ≤ 20 ms correspond à la vitesse de fonctionnement des portes à grande vitesse, éliminant les délais de sécurité
Options de longueur multiple (500 mm-2500 mm) et de poutre (8/16) adaptées à différentes tailles de portes à grande vitesse

Facilité d'intégration et de diagnostic

Les câbles colorés et les connecteurs M8 à 5 pôles simplifient le câblage des contrôleurs de porte ou des relais de sécurité
Les aides d'alignement intégrées et les supports réglables permettent une installation rapide sur divers cadres de porte
Indicateurs LED visuels fournissent au premier coup d'œil l'état de l'alimentation, de l'alignement et du blocage

Guide du câblage

Composant	Couleur du fil	Fonction	Les notes
Émetteur	Le rouge	Énergie positive de 12 à 24 VDC	Se connecter au terminal positif de l'alimentation
Émetteur	Noir	Terrain (GND)	Connexion à l'alimentation du terminal négatif
Émetteur	Vert/jaune/blanc	Réserve	Aucune connexion n'est requise pour une utilisation de base
Récepteur	Le rouge	Énergie positive de 12 à 24 VDC	C'est la même chose que la connexion électrique de l' émetteur.
Récepteur	Noir	Terrain (GND)	Comme la connexion au sol de l' émetteur
Récepteur	Verte	NO/NC sortie (NO par défaut)	Se connecter à l'entrée de signal du système de commande de porte
Récepteur	Jaune	NC configurable	Activer par le biais de la configuration du mode blanchiment
Récepteur	Blanc	COM (terminal commun)	Terminal de correspondance pour la sortie NO/NC

Avertissement critique:Ne pas connecter les bornes NO/NC à la borne positive de l'alimentation, cela endommagera le relais optique.

Étapes d'activation du mode de blanchiment

Branchez l'appareil et confirmez le câblage correct
Dans une minute de mise en marche, touchez le fil vert du récepteur à son GND (fil noir) cinq fois
La lumière rouge du récepteur clignote pour confirmer l'activation: le fil jaune passe en mode NC et le mode Blanking est activé

Scénarios d'application

Stockage au froid

Portes de stockage au froid, entrées de réfrigérateur, portes d'accès à l'entrepôt réfrigéré
Portes de transfert de matériaux dans les installations de stockage à basse température

Portes industrielles à grande vitesse

Porte à rouleaux à grande vitesse, porte à swing rapide, porte industrielle sectionnelle
Centre logistique portes rapides, ligne de production d'usine portes à grande vitesse

Autres milieux industriels

Portes de quai de chargement, portes automatisées d'entrepôt, portes d'usine de transformation alimentaire
Sécurité du périmètre des machines (convecteurs, machines d'emballage) près des portes

Résolution de problèmes

Les symptômes de la faute	Les causes possibles	Les solutions
La lumière bleue du récepteur clignote (allumée)	Décalage entre émetteur et récepteur	Réajuster les positions pour assurer un alignement parallèle
La lumière rouge de l'émetteur clignote vite.	Tensions de l'alimentation électrique < 9 V ou > 28 V	Stabiliser l'alimentation électrique pour répondre aux exigences de 12-24VDC ±10%
La barrière légère fonctionne, mais aucune mesure de sécurité n'est prise (porte/équipement)	Erreur de câblage	Vérifiez à nouveau le câblage par rapport au guide; assurez-vous que le NO/NC se connecte aux terminaux de commande corrects
Impossible d' accéder au mode blanchiment	1- Fuite de lumière lors de la descente de la porte 2- Le faisceau inférieur bloqué par des débris/glace 3. La porte/l'obstruction ne respecte pas la distance de blocage continue minimale	1. Fixer le scellement de la porte pour éviter les fuites de lumière 2. Débris/glace clairs bloquant le faisceau 3. Ajustez la porte/l'obstruction pour répondre aux exigences de distance

Précautions d'utilisation et d'entretien

Gardez les câbles à l'écart des conducteurs haute tension/courant pour éviter les interférences
Essuyez régulièrement les lentilles d'émetteur/récepteur avec un chiffon sec et mou pour éliminer la poussière, la condensation ou la glace (critique pour le stockage au froid)
Ne pliez pas, ne tordez pas ou ne tirez pas les câbles avec force; évitez de rayer les lentilles infrarouges.
Éviter que la lumière directe du soleil ou les sources de lumière infrarouge ne brillent sur le récepteur (éviter les faux déclencheurs)
Dans le stockage au froid, installer loin du contact direct avec la glace/le gel pour protéger le boîtier et les lentilles

Pour le support technique, la personnalisation ou les demandes en vrac, visitez notre site officiel:Les informations fournies par les autorités compétentes sont les suivantes:

Des histoires de réussite

"Le capteur de JUTAI a éliminé les temps d'arrêt dans notre entrepôt frigorifique. La classification IP67 assure un fonctionnement fiable même à -25°C".

Michael Chen, directeur d'entrepôt, fournisseur de logistique de la chaîne du froid

" La fonctionnalité double mode permettait une intégration transparente dans notre infrastructure existante.

Lisa Wang, ingénieur en sécurité, constructeur automobile mondial

"Le capteur certifié CE de JUTAI répondait à nos normes de sécurité tout en réduisant les coûts de maintenance de 30%".

Il s'agit d'un projet de recherche qui a été lancé par la Commission européenne.

"Après l'installation du capteur de 16 faisceaux de JUTAI, nous avons constaté une réduction de 100% des incidents liés au convoyeur".

Sarah Zhang, chargée de la sécurité, centre d'exécution du commerce électronique.

"Le temps de réponse rapide du capteur (≤ 20 ms) protégeait les travailleurs contre les collisions de bras robotiques lors d'opérations à grande vitesse".

John Wu, directeur de l'ingénierie, producteur d'équipements industriels

"Le boîtier en aluminium IP67 résiste à l'eau dans nos lignes de transformation alimentaire tout en maintenant la précision".

Emily Chen, chef de l'assurance qualité, Global Food & Beverage Company

"Le capteur de JUTAI a amélioré l'évitement des collisions des AGV, réduisant les temps d'arrêt de 25%".

¢ Kevin Liu, directeur de la logistique, fournisseur de solutions de stockage automatisé

"Le capteur assure la fermeture des portes d'incendie sans compromettre la sécurité du personnel pendant les exercices".

Jason Zhou, chef technique, société de systèmes de protection contre les incendies.
