Réseau de capteurs de sécurité infrarouges pour portes à volets à rouleaux avec protection anti-coupes
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | Le modèle CL20-8L |
| Document | CL05-8L User Manual.pdf |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | Dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Indice IP | IP67 | Fonction | Masquer |
|---|---|---|---|
| Distance de détection | 8m | Matériel | Alliage d'aluminium |
| Fonctionnalité | Résistant à la corrosion | Tension d'alimentation | DC12-24v |
| Température de fonctionnement | -20 ~ 60 ℃ | Courant de fonctionnement | <50ma> |
| Sortir | Nom/Nc, COM | Courant de travail | <20mA@DC12V-24V |
| Spécification | 2000*21*15 mm | ||
| Mettre en évidence | Capteur de sécurité infrarouge pour volets roulants,Sensor de protection contre les pincements du volet roulant,Rideau de sécurité IP67 pour portes |
||
Description de produit

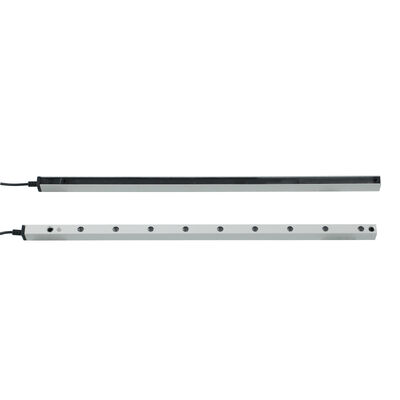

Grille de capteurs de sécurité infrarouges pour portes de volets roulants avec protection anti-pincement
La grille de capteurs de sécurité infrarouges JUTAI CL20-8L est une solution anti-pincement dédiée pour les portes de volets roulants. Elle forme une grille de protection invisible à 8 faisceaux entre l'émetteur et le récepteur, déclenchant instantanément l'inversion ou l'arrêt de la porte lorsque du personnel, des mains ou des objets pénètrent dans la zone de détection. Conçue avec une protection IP67 et un boîtier robuste en alliage d'aluminium, elle offre des performances fiables dans les environnements industriels, commerciaux et d'entrepôt.
Spécifications principales
| Paramètre | Spécification |
|---|---|
| Modèle | CL20-8L |
| Tension de fonctionnement | CC 12-24V |
| Courant de fonctionnement | Émetteur : <65mA @CC12V ; Récepteur : <20mA @CC12V |
| Configuration de sortie | Sortie relais NO/NF (par défaut NO, configurable en NF) ; borne COM incluse |
| Indice de protection | IP67 (étanche à la poussière + étanche à l'eau) |
| Matériau du boîtier | Alliage d'aluminium |
| Portée de fonctionnement (émetteur à récepteur) | 1-8m |
| Hauteur de protection maximale | 1729mm |
| Nombre de photocellules | 8 faisceaux |
| Longueur du câble | Émetteur : 8m ; Récepteur : 4m |
| Type de connecteur | Émetteur : connecteur mâle M8 à 5 broches ; Récepteur : connecteur mâle M8 à 4 broches |
| Température de fonctionnement | -20°C ~ +60°C |
| Fonction clé | Protection anti-pincement pour porte de volet roulant + Mode de masquage (anti-fausse alarme) |
| Indicateurs d'état LED | Émetteur : Bleu fixe (fonctionnement normal) ; Rouge clignotant rapidement (tension <9V or>28V) Récepteur : Rouge fixe (objet/personnel bloqué) ; Bleu fixe (aucune obstruction) ; Bleu clignotant (première mise sous tension, désalignement) |
Avantages clés
- Protection anti-pincement ciblée : Détecte les mains, les membres ou les objets près des portes de volets roulants, déclenchant une inversion immédiate de la porte pour éviter les accidents de pincement. La couverture complète à 8 faisceaux élimine les angles morts de sécurité.
- Mode de masquage pour la prévention des fausses alarmes : Bloque le premier canal sans déclencher de réponses de sécurité, s'adaptant aux structures d'espacement des portes de volets roulants tout en conservant la protection contre les intrusions involontaires.
- Robuste et adaptable à l'environnement : La protection IP67 résiste à la poussière, aux éclaboussures d'eau et aux conditions industrielles difficiles. La large plage de température (-20°C ~ +60°C) assure un fonctionnement stable dans divers environnements.
- Installation et fonctionnement faciles : Le câblage codé par couleur simplifie la connexion. Les indicateurs LED intuitifs permettent des vérifications rapides de l'état. Les supports de montage réglables s'adaptent à diverses structures de cadres de porte.
Guide de câblage
| Composant | Couleur du fil | Fonction | Notes |
|---|---|---|---|
| Émetteur | Rouge | Alimentation positive CC 12-24V | Connecter à la borne positive de l'alimentation |
| Émetteur | Noir | Masse (GND) | Connecter à la borne négative de l'alimentation |
| Émetteur | Vert/Jaune/Blanc | Réservé | Aucune connexion requise pour une utilisation de base |
| Récepteur | Rouge | Alimentation positive CC 12-24V | Identique à la connexion d'alimentation de l'émetteur |
| Récepteur | Noir | Masse (GND) | Identique à la connexion de masse de l'émetteur |
| Récepteur | Vert | NO/NF (par défaut NO) | Connecter à l'entrée de signal du système de contrôle de porte de volet roulant |
| Récepteur | Jaune | NF configurable | Activer via la configuration du mode de masquage |
| Récepteur | Blanc | COM (Borne commune) | Borne correspondante pour la sortie NO/NF |
Avertissement critique : Ne connectez PAS les bornes NO/NF à la borne positive de l'alimentation, cela endommagerait le relais optique.
Étapes d'activation du mode de masquage
- Mettez le capteur sous tension et vérifiez le câblage correct.
- Dans la minute qui suit la mise sous tension, touchez le fil vert du récepteur à sa masse (fil noir) cinq fois.
- Observez le clignotement du voyant rouge du récepteur pour confirmer l'activation : le fil jaune passe en mode NF et le mode de masquage est activé.
Scénarios d'application
- Portes de volets roulants industrielles (usines, entrepôts, centres logistiques)
- Portes de volets roulants commerciales (magasins de détail, centres commerciaux, immeubles commerciaux)
- Portes de volets roulants de stockage à froid (entrepôts frigorifiques, chambres de congélation)
- Portes de volets roulants de garage (installations de stationnement résidentielles, commerciales)
Dépannage
| Symptômes de défaut | Causes possibles | Solutions |
|---|---|---|
| Le voyant bleu du récepteur clignote (mise sous tension) | Désalignement de l'émetteur et du récepteur | Réajuster les positions pour assurer un alignement parallèle |
| Le voyant rouge de l'émetteur clignote rapidement | Tension d'alimentation <9V or>28V | Stabiliser l'alimentation pour répondre aux exigences de CC 12-24V |
| La grille de capteurs fonctionne, mais la porte n'a pas d'action anti-pincement | Erreur de câblage | Vérifier le câblage par rapport au guide ; assurer une connexion correcte au système de contrôle de porte |
| Impossible d'entrer en mode de masquage | 1. Fuite de lumière lors de la descente de la porte 2. Faisceau le plus bas bloqué par des débris 3. La porte/l'obstruction ne respecte pas la distance de blocage continue minimale | 1. Réparer l'étanchéité de la porte pour éviter les fuites de lumière 2. Dégager les débris bloquant le faisceau 3. Ajuster la porte/l'obstruction pour respecter les exigences de distance |
Mises en garde d'utilisation et de maintenance
- Gardez les câbles de connexion à l'écart des conducteurs haute tension/haut courant pour éviter les interférences ou les dommages.
- Essuyez régulièrement les lentilles de l'émetteur/récepteur avec un chiffon doux et sec pour enlever la poussière, la saleté ou la condensation.
- Ne pliez pas, ne tordez pas et ne tirez pas les câbles avec force ; évitez de rayer les lentilles infrarouges.
- Empêchez la lumière directe du soleil ou d'autres sources de lumière infrarouge de briller sur le récepteur (évite les déclenchements intempestifs).
- Assurez-vous que la porte de volet roulant ou l'obstruction utilisée pour le mode de masquage respecte l'exigence de distance de blocage continue minimale.
Histoires de réussite clients
"Le capteur JUTAI a éliminé les temps d'arrêt dans notre installation de stockage à froid. La classification IP67 a assuré un fonctionnement fiable même à -25°C."
"La fonction double mode a permis une intégration transparente dans notre infrastructure existante. L'installation a été sans effort !"
"Le capteur JUTAI certifié CE a répondu à nos normes de sécurité tout en réduisant les coûts de maintenance de 30%."
"Après l'installation du capteur JUTAI à 16 faisceaux, nous avons constaté une réduction de 100% des incidents liés aux convoyeurs."
Galerie de produits
Pour le support technique, la personnalisation ou les demandes de renseignements en gros, visitez notre site Web officiel :
www.accesssecuritysolution.com
