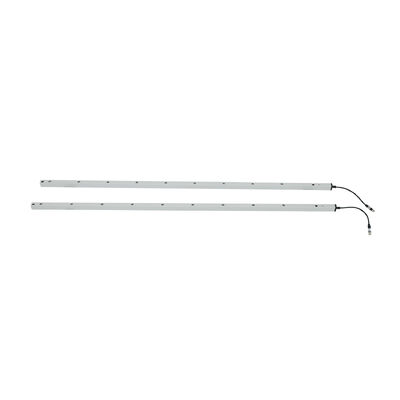

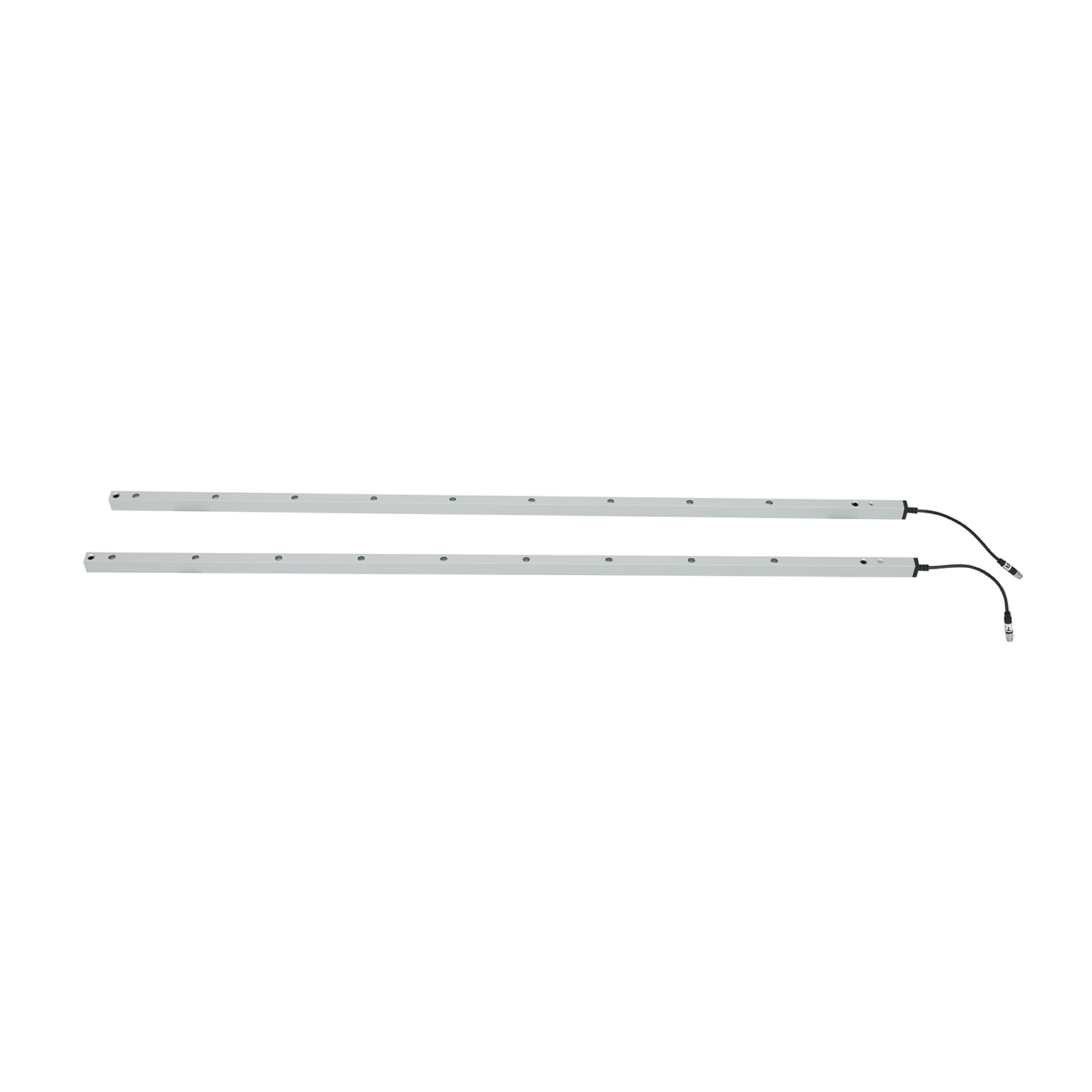

Dispositif de sécurité photoélectrique pour portes automatiques avec fonction de mode de blanchiment

Spécifications de base (tableau détaillé des paramètres)

Fonctions et avantages clés (points clairs et détaillés)

1. Mode d'arrêt: fausse alarme pour portes automatisées

• Définition du mode: spécialement conçu pour les ouvertures de portes automatisées: le blocage du premier canal du réseau lumineux ne déclenchera pas de réactions de sécurité, en s'adaptant aux caractéristiques structurelles des portes automatisées (par exemple,volets à rouleaux, portes rapides) où un blocage séquentiel du faisceau se produit pendant la fermeture normale.
• Logique d'activation: évite le renversement ou l'arrêt inutiles de la porte causés par les panneaux de porte eux-mêmes pendant le fonctionnement, équilibrant la sécurité et l'efficacité opérationnelle.
• Facilité d'installation: fonctionnement simple par fil tactile (pas besoin d'outils professionnels), assurant une adaptation rapide à différents types de portes automatisées.

2Protection contre les pincements ciblés

• Détection précise: la grille lumineuse de 8 feux couvre toute la hauteur des portes automatiques (1729 mm), détectant les mains, les membres, les petits outils ou les marchandises près de la porte pour éviter les accidents de pincement/écrasement.
• Réaction instantanée: déclenche des signaux de sécurité immédiatement à l'interruption du faisceau, correspondant au fonctionnement rapide des portes automatisées pour éliminer les retards de sécurité.
• Une grande adaptabilité: Convient pour différents types de portes automatisées (portes rapides, portes à volets, portes pivotantes automatiques, portes sectionnelles industrielles) dans différents scénarios.

3Performance robuste et fiable

• Protection IP67: entièrement imperméable à la poussière et à l'eau, résistant à l'immersion temporaire dans l'eau, à la poussière lourde et aux contaminants industriels, idéal pour les portes automatiques installées à l'extérieur ou dans les environnements d'atelier poussiéreux.
• Résistance à la température: fonctionne de manière stable de -20°C à +60°C, s'adaptant aux portes automatiques de stockage au froid, aux portes d'atelier à haute température et aux portes extérieures exposées aux fluctuations saisonnières.
• Une structure durable: Le boîtier en alliage d'aluminium résiste à l'usure mécanique, aux vibrations et à la corrosion, assurant ainsi une fiabilité à long terme même avec des opérations automatiques fréquentes.

4Installation facile et fonctionnement intuitif

• Le câblage codé par couleur: La division des fonctions par câbles transparents simplifie la connexion aux systèmes de contrôle automatique de porte (détails dans le guide de câblage ci-dessous), réduisant ainsi les erreurs d'installation.
• Montage réglable: Des trous de montage réservés aux dimensions standardisées permettent un montage flexible sur différents cadres de porte (installation verticale recommandée).
• Diagnostic visuel: Les indicateurs LED sur l'émetteur et le récepteur fournissent un retour d'information en temps réel sur l'état, permettant au personnel sur place d'identifier rapidement le fonctionnement normal, le désalignement, les problèmes de tension ou les blocages.

Guide du câblage (tableau standardisé avec notes)

Des avertissements critiques

• Ne pas connecter les bornes NO/NC (câbles verts/jaunes du récepteur) à la borne positive de l'alimentation électrique, cela endommagera définitivement le relais optique.
• Veillez à ce que le câblage soit serré et exempt de courts-circuits; éloignez les câbles des conducteurs haute tension/électricité pour éviter les interférences.

Étapes d'activation du mode de blanchiment (étape par étape)

1. Terminer le câblage conformément au guide de câblage et confirmer qu'il n'y a pas d'erreur de connexion.
2. L'alimentation du dispositif de sécurité photoélectrique (assurer que l'alimentation répond aux prescriptions DC12-24V).
3. Dans un délai d'une minute après l'allumage, appuyez cinq fois consécutives sur le fil vert (NO) du récepteur sur le fil noir (GND).
4. Observez la lumière rouge du récepteur qui clignote rapidement: cela indique une activation réussie: le fil jaune passe en mode NC et le mode Blanking est activé.
5. Après activation, tester la fonction: la fermeture normale de la porte (blocage du premier canal) ne déclenchera pas de réactions de sécurité;l'intrusion de personnel/objets (bloquant d'autres canaux) déclenchera un renversement/arrêt immédiat de la porte.

Scénarios d'application (liste ciblée et détaillée)

• Portes industrielles automatisées: portes rapides, portes à volets, portes industrielles sectionnelles (usines, entrepôts, centres logistiques).
• Portes automatisées commerciales: portes coulissantes automatiques, portes coulissantes (centres commerciaux, immeubles de bureaux, magasins de détail).
• Portes automatiques pour environnement spécial: portes automatiques de stockage au froid, portes rapides de salle blanche, portes automatiques extérieures (résistantes aux températures extrêmes, à la poussière et à l'humidité).
• Logistique/portes du quai de chargement: Porte automatique du quai de chargement, porte de la zone de transfert de matériel (protège le personnel et les marchandises pendant les opérations à haute fréquence).

Résolution de problèmes (tableau complet de résolution de problèmes)

Directives d'installation (étapes détaillées et exploitables)

1. Préparation à l'installation:
   • Vérifiez que la hauteur et la largeur d'ouverture de la porte automatique correspondent à la hauteur de protection (1729 mm) et à la portée de fonctionnement (1-8 m).
   • Vérifiez l'alimentation: préparez une source d'alimentation stable DC12-24V (compatible avec la tension de fonctionnement de l'appareil).
   • Vérifiez que l'émetteur, le récepteur, les câbles et les connecteurs sont intacts (pas de dommages ou de connexions lâches).
2. Opération de montage:
   • Sélection des positions de montage: installer l'émetteur et le récepteur verticalement des deux côtés du cadre automatique de la porte,s'assurer que la grille lumineuse est parallèle à la direction du mouvement de la porte et couvre toute l'ouverture de la porte (pas de points morts).
   • Utiliser des trous d'installation: aligner les trous de montage du dispositif avec le cadre de la porte, fixer avec des vis correspondantes (assurer une installation ferme pour éviter les désalignements induits par les vibrations).
   • Disposition des câbles: Routez les câbles de 8 m (émetteur) et de 4 m (récepteur) le long du cadre de la porte, en évitant les bords tranchants ou les zones à haute pression (éviter les dommages au câble).
3. Le câblage et le débogage:
   • Suivez le guide de câblage pour connecter les câbles d'alimentation, de mise à la terre et de signal  double-vérifier pour éviter d'inverser le positif/négatif ou de connecter le NO/NC au positif.
   • L'alimentation du dispositif: les indicateurs LED de l'émetteur et du récepteur indiquent une alimentation normale.
   • Aligner la grille lumineuse: si la lumière bleue du récepteur clignote, ajuster les positions émetteur/récepteur jusqu'à ce que la lumière soit stable (alignement du faisceau réussi).
   • Activer le mode de blanchiment: compléter les étapes d'activation par fil tactile comme indiqué pour s'adapter au fonctionnement de la porte automatisée.

Précautions d'utilisation et d'entretien (remarques détaillées)

• Protection des câbles: Gardez les câbles de connexion loin des conducteurs haute tension/électricité, des machines de porte ou des chemins des chariots élévateurs pour éviter les interférences, les extrusions ou les dommages.
• Maintenance des lentilles: essuyer régulièrement les lentilles émetteur/récepteur avec un chiffon sec et mou pour éliminer la poussière, les taches d'huile ou la condensation
• Une protection physique: Ne penchez pas, ne tournez pas ou ne laissez pas tomber l'appareil; évitez de rayer le boîtier en alliage d'aluminium ou les lentilles infrarouges.
• Éviter les sources lumineuses: empêcher la lumière directe du soleil ou d'autres sources de lumière infrarouge de briller sur le récepteur (éviter les faux déclencheurs ou les défaillances de détection).
• Utilisation du mode de blanchiment: S'assurer que la porte ou l'obstruction utilisée pour le mode de blocage satisfait à l'exigence de distance de blocage continue minimale (suivre les spécifications du manuel d'utilisation).
• Adaptation à la température: Dans des environnements extrêmes (par exemple, stockage au froid inférieur à -20°C ou ateliers à haute température supérieure à +60°C), vérifiez la plage de température de fonctionnement du dispositif avant utilisation.
• Inspection régulière: Vérifiez périodiquement les fonctions anti-coupes et de blanchiment pour s'assurer que le dispositif fonctionne normalement; vérifiez l'étanchéité du câblage et l'intégrité des connecteurs.
