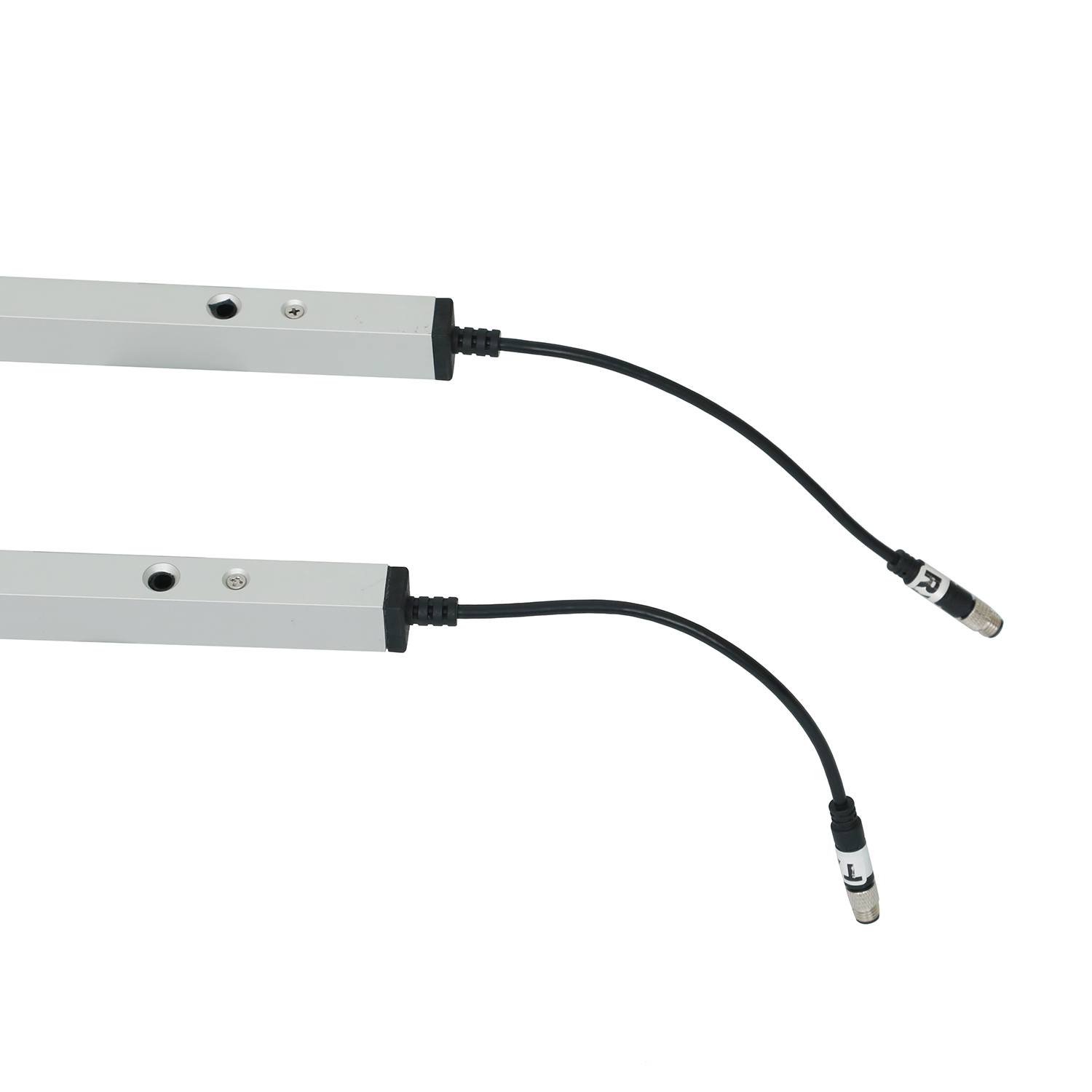

Réseau lumineux de protection des portes industrielles avec certification CE et boîtier IP67

Spécifications de base (tableau détaillé des paramètres)

Fonctions et avantages clés (points clairs et détaillés)

1. Certification CE et conformité à la sécurité

• Répond aux normes internationales de sécurité pour les machines industrielles, assurant le respect des réglementations en matière de sécurité au travail dans les milieux industriels mondiaux.
• Rigoureusement testé pour la fiabilité et la sécurité, fournissant une protection légale et pratique pour les opérations de porte industrielle.

2. Réservoir IP67 pour environnements hostiles

• Entièrement imperméable à la poussière et à l'eau, résistant à l'immersion temporaire dans l'eau, à la poussière lourde et aux contaminants industriels, idéal pour les portes industrielles installées en extérieur, les ateliers poussiéreux ou les environnements humides.
• Le boîtier en alliage d'aluminium résiste à l'usure mécanique, aux vibrations et à la corrosion, s'adaptant aux opérations de porte industrielle à haute fréquence et aux conditions de travail difficiles.

3Protection ciblée des portes industrielles

• La grille lumineuse de 8 faisceaux couvre toute la hauteur des portes industrielles (1729 mm), éliminant les points morts de sécurité et détectant avec précision les mains, les membres, les outils ou les biens pour éviter les accidents de pincement / écrasement.
• Réaction instantanée à l'interruption du faisceau, correspondant à la vitesse de fonctionnement des portes industrielles (portes rapides, volets roulants) pour éviter les retards de sécurité.

4. Mode de blanchiment pour prévenir les fausses alarmes

• Spécialisé pour les ouvertures industrielles: le blocage du premier canal du réseau lumineux ne déclenche pas de réactions de sécurité, s'adaptant au blocage séquentiel du faisceau lors de la fermeture normale de la porte.
• Éviter les interruptions inutiles de fonctionnement tout en conservant une protection complète contre les intrusions non intentionnelles, en équilibrant la sécurité et l'efficacité.

5Installation facile et fonctionnement intuitif

• Le câblage codé couleur simplifie la connexion aux systèmes de contrôle de porte industrielle, réduisant les erreurs d'installation (détails dans le guide du câblage).
• Les trous d'installation standardisés permettent un montage flexible sur divers cadres de portes industrielles, assurant une fixation ferme et un fonctionnement stable.
• Les indicateurs LED fournissent une rétroaction de l'état en temps réel, permettant au personnel sur place d'identifier rapidement les problèmes opérationnels sans outils professionnels.

Guide du câblage (tableau standardisé avec notes)

Des avertissements critiques

• Ne pas connecter les bornes NO/NC (câbles verts/jaunes du récepteur) à la borne positive de l'alimentation électrique, cela endommagera définitivement le relais optique.
• Gardez les câbles de connexion éloignés des conducteurs haute tension/électricité pour éviter les interférences du signal ou les dommages au câble.

Étapes d'activation du mode de blanchiment (étape par étape)

1. Terminer le câblage conformément au guide de câblage et confirmer qu'il n'y a pas d'erreur de connexion.
2. Énergie sur le réseau électrique (assurez-vous que l'alimentation répond aux exigences DC12-24V).
3. Dans un délai d'une minute après l'allumage, appuyez cinq fois consécutives sur le fil vert (NO) du récepteur sur le fil noir (GND).
4. Observez le récepteur lorsque la lumière rouge clignote: ceci indique une activation réussie: le fil jaune passe en mode NC et le mode Blanking est activé.
5. Testez la fonction: la fermeture normale de la porte (blocage du premier canal) ne déclenchera pas de réactions de sécurité; l'intrusion du personnel/des objets déclenchera immédiatement le renversement/l'arrêt de la porte.

Scénarios d'application (liste ciblée et détaillée)

• Portes rapides industrielles: portes roulantes à grande vitesse dans les usines, les centres logistiques et les lignes de production.
• Portes à volets à rouleaux: volets roulants industriels dans les entrepôts, ateliers et quais de chargement.
• Portes industrielles sectionnelles: Grandes portes industrielles dans les usines, les entrepôts et les parcs industriels.
• Environnement spécial Portes industrielles: portes industrielles de stockage à froid, portes industrielles extérieures et portes d'atelier poussiéreuses (résistantes aux températures extrêmes, à la poussière et à l'humidité).

Résolution de problèmes (tableau complet de résolution de problèmes)

Directives d'installation (étapes détaillées et exploitables)

1. Préparation à l'installation:
   • Vérifiez que la hauteur et la largeur d'ouverture de la porte industrielle correspondent à la hauteur de protection (1729 mm) et à la portée de fonctionnement (1-8 m) du réseau lumineux.
   • Préparez une alimentation stable DC12-24V et vérifiez si les composants sont intacts (pas de câbles ou de connecteurs endommagés).
2. Opération de montage:
   • Installez l'émetteur et le récepteur verticalement des deux côtés du cadre de la porte industrielle, en veillant à ce que la grille lumineuse couvre toute l'ouverture de la porte sans point mort.
   • Alignez les trous d'installation du dispositif avec le cadre de la porte, fixez avec des vis correspondantes (assurez une installation ferme pour résister aux vibrations de la porte).
   • Routez les câbles de 8 m (émetteur) et 4 m (récepteur) le long du cadre de la porte, en évitant les bords tranchants ou les zones à haute pression.
3. Le câblage et le débogage:
   • Suivez le guide de câblage pour connecter les câbles d'alimentation, de mise à la terre et de signal  double-vérifier pour éviter un renversement positif/négatif ou des connexions incorrectes des bornes de sortie.
   • Alimentation de l'appareil: vérifier la lumière bleue constante de l'émetteur et la lumière bleue constante du récepteur (alimentation normale).
   • Si la lumière bleue du récepteur clignote, ajustez les positions émetteur/récepteur jusqu'à ce que la lumière se stabilise.
   • Activer le mode de blanchiment conformément aux instructions et tester la fonction anti-coupure pour assurer un fonctionnement normal.

Précautions d'utilisation et d'entretien (remarques détaillées)

• Protection des câbles: Gardez les câbles éloignés des conducteurs haute tension, des machines de porte et des chemins des chariots élévateurs afin d'éviter toute extrusion, dommage ou interférence.
• Maintenance des lentilles: essuyer régulièrement les lentilles émetteur/récepteur avec un chiffon sec et mou pour éliminer la poussière, les taches d'huile ou la condensation
• Une protection physique: Ne penchez pas, ne tournez pas ou ne laissez pas tomber l'appareil; évitez de rayer le boîtier en alliage d'aluminium ou les lentilles infrarouges.
• Éviter les sources lumineuses: empêcher la lumière directe du soleil ou d'autres sources de lumière infrarouge de briller sur le récepteur pour éviter de faux déclencheurs.
• Utilisation du mode de blanchiment: s'assurer que la porte ou l'obstruction utilisée pour le mode de blocage répond à l'exigence de distance de blocage continue minimale.
• Inspection régulière: Testez périodiquement les fonctions anti-coupes et de blanchiment; vérifiez l'étanchéité du câblage et l'intégrité des connecteurs pour assurer une fiabilité à long terme.
