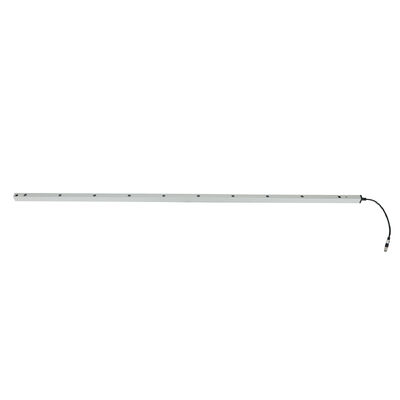

Barrière de sécurité photoélectrique pour portes rapides avec options de 8 à 16 faisceaux

Lieu d'origine	Chine
Nom de marque	JUTAI
Certification	CE
Numéro de modèle	Le modèle CL20-8L
Document	CL05-8L User Manual.pdf
Quantité de commande min	1
Prix	negotiable
Détails d'emballage	Dessin animé
Délai de livraison	5 - 8 jours ouvrables
Conditions de paiement	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacité d'approvisionnement	1000 pièces par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Indice IP	IP67	Fonction	Masquer
Distance de détection	8m	Matériel	Alliage d'aluminium
Fonctionnalité	Résistant à la corrosion	Tension d'alimentation	DC12-24V
Température de fonctionnement	-20 ~ 60 ℃	Courant de fonctionnement	<50ma>
Sortir	Nom/Nc, COM	Courant de travail	<20mA@DC12V-24V
Spécification	20002115 mm
Mettre en évidence	Barrière de sécurité photoélectrique pour portes rapides , Rideau lumineux IP67 avec 8 à 16 faisceaux , Rideau de faisceaux de sécurité pour portes rapides

Laisser un message

Description de produit

Barrière de sécurité photoélectrique pour portes rapides avec options de 8 à 16 faisceaux 0

Garde de sécurité photoélectrique pour portes à grande vitesse avec 8-16 options de faisceau

Le protecteur photoélectrique de la série JUTAI CL est une solution de protection spécialisée conçue pour les portes à grande vitesse,offrant des configurations flexibles de 8 feux ou de 16 feux pour répondre aux différentes exigences de sécuritéIl forme une grille lumineuse invisible entre l'émetteur et le récepteur, déclenchant instantanément l'inversion ou l'arrêt de la porte lorsque le personnel, les objets ou l'équipement s'y introduisent, empêchant ainsi efficacement le pincement.le concassageAvec une protection IP67 et une construction en alliage d'aluminium robuste, il offre des performances fiables même dans des conditions difficiles.

Spécifications de base (tableau détaillé des paramètres)

Paramètre	Spécification
Série de modèles	Les produits de la catégorie 1 doivent être présentés sur le site de l'autorité compétente.
Options de quantité de faisceau	8 poutres / 16 poutres
Hauteur de protection	500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (selon le modèle)
Voltage de fonctionnement	Pour les appareils à commande numérique
Courant de fonctionnement	Émetteur: < 65mA @ DC12V; récepteur: < 20mA @ DC12V
Configuration de sortie	Sortie de relais NO/NC (NO par défaut, configurable sur NC); terminal COM inclus
Classement de protection	IP67 (à l'épreuve de la poussière + à l'épreuve de l'eau)
Matériel de logement	Alliages d'aluminium
Portée de fonctionnement (émetteur à récepteur)	1 à 8 m
Distance entre les faisceaux	100 mm
Précision de détection	Détecte des objets aussi petits que 50 mm
Temps de réponse	≤ 20 ms
Longueur du câble	Émetteur: 8m, récepteur: 4m.
Type de connecteur	Connecteur mâle M8 à 5 pôles (émetteur/récepteur)
Température de fonctionnement	-20°C à +60°C
Fonction clé	Protection contre les pincements des portes à grande vitesse + Mode de blanchiment (fausse alarme)
Indicateurs d'état des LED	Émetteur: bleu régulier (normal); rouge clignotant (tension < 9 V ou > 28 V) Récepteur: rouge régulier (bloqué); bleu régulier (non bloqué); bleu clignotant (mal aligné)
Dimensions du trou d'installation (unité: mm)	14Je suis désolé.721 ans.4, 259

Principaux avantages (points clairs)

1. 8-16 Configuration flexible du faisceau

Option 8 faisceaux: équilibre sécurité et coût pour les ouvertures standard de portes à grande vitesse, couvrant les besoins de base en matière de protection contre les pincements.
Option 16 feux: offre une détection de haute précision avec une grille lumineuse plus dense, adaptée aux grandes portes ou aux zones à haut risque nécessitant une protection accrue.

2Compatibilité avec les portes à grande vitesse

Le temps de réponse rapide ≤ 20 ms correspond au fonctionnement rapide des portes à grande vitesse, éliminant les délais de sécurité.
Le mode de blanchiment s'adapte aux structures d'écart de porte, évitant ainsi les fausses alarmes dues au blocage séquentiel du faisceau pendant la fermeture normale.

3. Robuste et résistant à l'environnement

La protection IP67 résiste à la poussière, aux éclaboussures d'eau et à l'immersion temporaire, adaptée aux environnements industriels en plein air ou poussiéreux.
Une large plage de températures assure un fonctionnement stable dans les entrepôts frigorifiques, les ateliers ou les portes extérieures à grande vitesse.

4Installation et intégration faciles

Le câblage codé par couleur simplifie la connexion aux systèmes de contrôle de porte à grande vitesse (détails dans le guide du câblage).
Des supports de montage réglables s'adaptent à diverses structures de cadre de porte; des câbles de 8m/4m permettent un positionnement flexible.
Les indicateurs LED intuitifs permettent une vérification rapide de l'état et un dépannage.

Guide du câblage (tableau normalisé)

Composant	Couleur du fil	Fonction	Les notes
Émetteur	Le rouge	L'alimentation positive DC12-24V	Connectez-vous à une alimentation stable; évitez la surtension ou la sous-tension
Émetteur	Noir	Terrain (GND)	Connectez-vous au terminal négatif d'alimentation; assurez une mise à la terre fiable
Émetteur	Vert/jaune/blanc	Réserve	Aucune connexion n'est requise pour une utilisation de base
Récepteur	Le rouge	L'alimentation positive DC12-24V	C'est la même chose que la connexion électrique de l' émetteur.
Récepteur	Noir	Terrain (GND)	Terrain commun avec émetteur
Récepteur	Verte	NO/NC sortie (NO par défaut)	Se connecter à l'entrée du signal de sécurité du système de commande de porte
Récepteur	Jaune	NC configurable	Activer par le biais de la configuration du mode blanchiment
Récepteur	Blanc	COM (terminal commun)	Terminal de correspondance pour la sortie NO/NC

Un avertissement essentiel

Ne pas connecter les bornes NO/NC à la borne positive de l'alimentation, cela endommagera le relais optique.

Étapes d'activation du mode de blanchiment

Le câblage et l'alimentation sont terminés.
Dans une minute après l'allumage, touchez cinq fois le fil vert du récepteur à son GND (fil noir).
Le récepteur s'allume en rouge pour confirmer l'activation: le fil jaune passe en mode NC, le mode Blanking activé.

Configuration du modèle et scénarios d'application (tableau)

Modèle	Quantité de faisceau	Hauteur de protection	Applications ciblées
Le nombre total de véhicules à moteur	8/16	500 mm	Petites portes à grande vitesse, portes d'accès dans les centres logistiques
Le nombre d'équipements utilisés est le suivant:	8/16	Pour les véhicules à moteur	Portes à grande vitesse de taille moyenne, portes arrière de vente au détail
Le nombre d'équipements utilisés est le suivant:	8/16	Unité de mesure	Portes à grande vitesse d'entrepôt, portes d'accès à la chaîne de production
Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:	8/16	2 000 mm	Grandes portes industrielles à grande vitesse, portes rapides de stockage au froid
Le nombre d'équipements utilisés est le suivant:	8/16	Pour les véhicules à moteur	Portes à grande vitesse, portes de quai de chargement

Résolution de problèmes (tableau de résolution des problèmes)

Les symptômes de la faute	Les causes possibles	Les solutions
La lumière bleue du récepteur clignote (allumée)	Décalage entre émetteur et récepteur	Réajuster les positions pour assurer un alignement parallèle
La lumière rouge de l'émetteur clignote vite.	Tensions de l'alimentation électrique < 9 V ou > 28 V	Stabiliser l'alimentation pour répondre aux exigences de DC12-24V
La sécurité fonctionne, mais la porte n'a pas d'action anti-coup.	Erreur de câblage	Vérifiez à nouveau le câblage par rapport au guide; assurez-vous de la connexion correcte au système de contrôle de la porte
Impossible d' accéder au mode blanchiment	1- Fuite de lumière lors de la descente de la porte 2La poutre la plus basse est bloquée par des débris. 3. La porte/l'obstruction ne respecte pas la distance de blocage continue minimale	1. Fixer le scellement de la porte pour éviter les fuites de lumière 2Des débris clairs bloquent le faisceau. 3. Ajustez la porte/l'obstruction pour répondre aux exigences de distance

Précautions d'utilisation et d'entretien

Gardez les câbles loin des conducteurs haute tension et des machines de porte pour éviter les dommages ou les interférences.
Essuyez régulièrement les lentilles d'émetteur/récepteur avec un chiffon sec et mou pour éliminer la poussière ou la condensation.
Ne pliez pas, ne tordez pas ou ne tirez pas les câbles avec force; évitez de rayer les lentilles infrarouges.
Éviter que la lumière directe du soleil ou les sources de lumière infrarouge ne brillent sur le récepteur (éviter les faux déclencheurs).
Testez périodiquement les fonctions anti-coupes et le mode de blanchiment pour assurer un fonctionnement normal.
