Système de barrière immatérielle de sécurité pour portes automatiques avec boîtier en aluminium étanche
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | JUTAI |
| Certification | CE |
| Numéro de modèle | Le modèle CL20-8L |
| Document | CL05-8L User Manual.pdf |
| Quantité de commande min | 1 |
| Prix | negotiable |
| Détails d'emballage | Dessin animé |
| Délai de livraison | 5 - 8 jours ouvrables |
| Conditions de paiement | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacité d'approvisionnement | 1000 pièces par mois |
Détails sur le produit
| Indice IP | IP67 | Fonction | Masquer |
|---|---|---|---|
| Distance de détection | 8m | Matériel | Alliage d'aluminium |
| Fonctionnalité | Résistant à la corrosion | Tension d'alimentation | DC12-24v |
| Température de fonctionnement | -20 ~ 60 ℃ | Courant de fonctionnement | <50ma> |
| Sortir | Nom/Nc, COM | Courant de travail | <20mA@DC12V-24V |
| Spécification | 2000*21*15 mm | ||
| Mettre en évidence | Système de barrière immatérielle de sécurité pour portes automatiques,Système de barrière immatérielle de sécurité avec boîtier en aluminium,Système de barrière immatérielle de sécurité étanche |
||
Description de produit

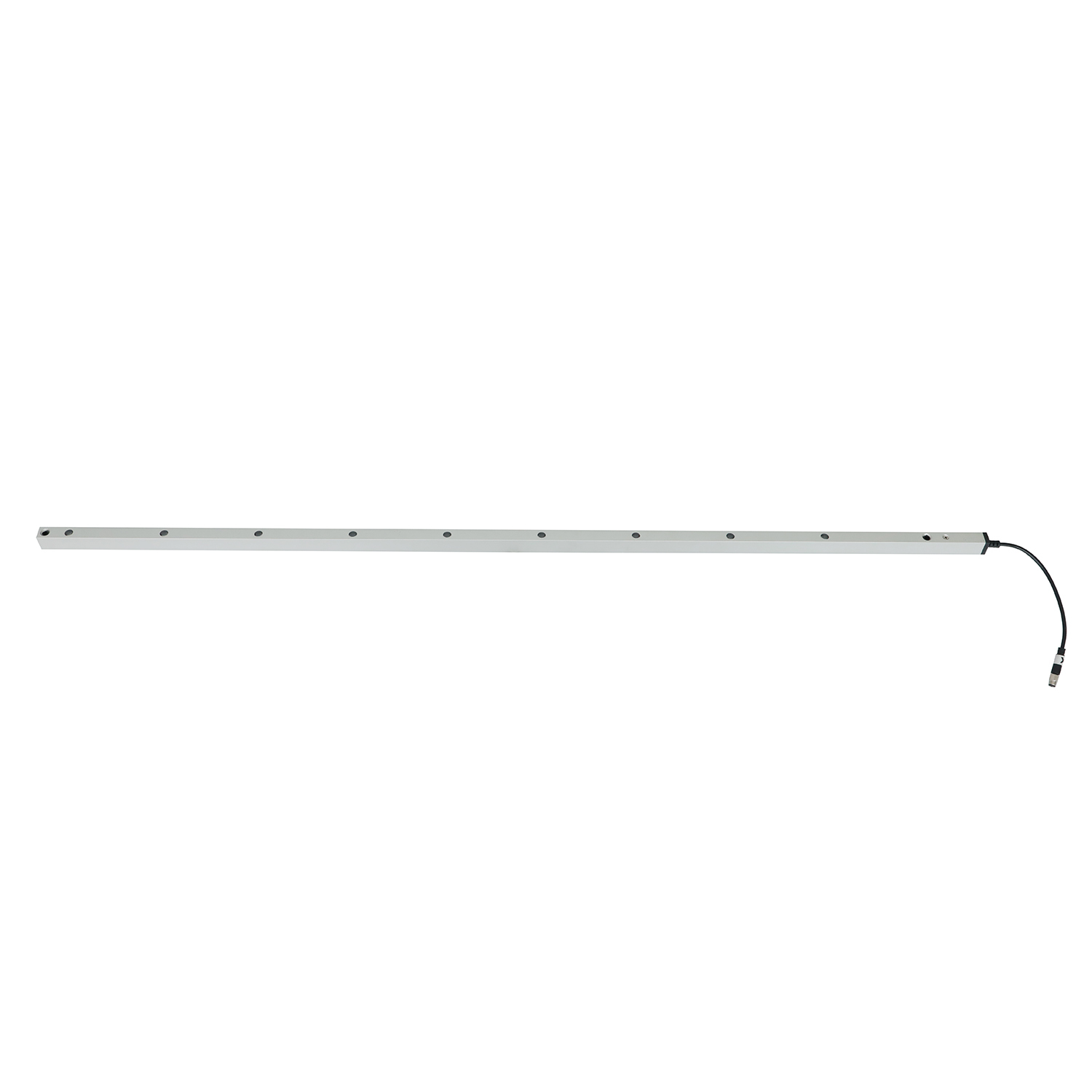

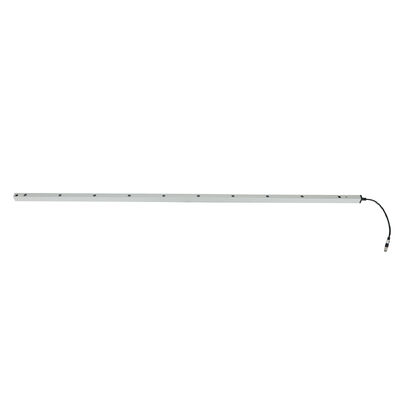

Système de grille lumineuse de sécurité pour portes automatiques avec boîtier étanche en aluminium
Le système de grille lumineuse de sécurité JUTAI CL20-8L est une solution de protection professionnelle conçue pour les portes automatiques, dotée d'un boîtier étanche en aluminium et d'une protection IP67. Il forme une grille de lumière invisible à 8 faisceaux entre l'émetteur et le récepteur, déclenchant instantanément l'inversion ou l'arrêt de la porte lorsque du personnel, des objets ou des équipements s'y introduisent, évitant ainsi efficacement les accidents de pincement, d'écrasement ou de collision dans les environnements industriels et commerciaux.
Spécifications principales
| Paramètre | Spécification |
|---|---|
| Modèle | CL20-8L |
| Type de produit | Système de grille lumineuse de sécurité (rideau lumineux de sécurité) |
| Tension de fonctionnement | CC 12-24V |
| Courant de fonctionnement | Émetteur : <65mA @CC12V ; Récepteur : <20mA @CC12V |
| Configuration de sortie | Sortie relais NO/NC (par défaut NO, configurable en NC) ; borne COM incluse |
| Indice de protection | IP67 (étanche à la poussière + étanche à l'eau) |
| Matériau du boîtier | Alliage d'aluminium (étanche, résistant à la corrosion) |
| Portée de fonctionnement (émetteur à récepteur) | 1-8m |
| Hauteur de protection maximale | 1729mm |
| Nombre de photocellules | 8 faisceaux |
| Longueur du câble | Émetteur : 8m ; Récepteur : 4m |
| Type de connecteur | Émetteur : connecteur mâle M8 à 5 broches ; Récepteur : connecteur mâle M8 à 5 broches |
| Température de fonctionnement | -20°C ~ +60°C |
| Fonction clé | Protection anti-pincement pour portes automatiques + Mode de masquage (anti-fausse alarme) |
| Indicateurs LED d'état | Émetteur : Bleu fixe (fonctionnement normal) ; Rouge clignotant rapidement (tension <9V or>28V) Récepteur : Rouge fixe (objet/personnel bloqué) ; Bleu fixe (aucune obstruction) ; Bleu clignotant (première mise sous tension, désalignement) |
| Dimensions des trous de montage (Unité : mm) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
Avantages clés
- Boîtier étanche en aluminium : La construction en alliage d'aluminium assure durabilité, résistance à la corrosion et étanchéité efficace, associée à un indice IP67. Résiste à la pluie, à la poussière et à l'humidité, convient aux portes automatiques installées en extérieur ou aux environnements industriels humides.
- Protection ciblée des portes automatiques : La grille lumineuse à 8 faisceaux couvre toute la hauteur d'ouverture de la porte (1729 mm), éliminant les angles morts de sécurité et empêchant le pincement des mains, des membres ou des objets. Réponse instantanée à l'interruption du faisceau, correspondant à la vitesse de fonctionnement des portes automatiques pour éviter les retards de sécurité.
- Mode de masquage pour la prévention des fausses alarmes : Le blocage du premier canal ne déclenche pas les réponses de sécurité, s'adaptant aux structures d'espacement des portes automatiques. Évite les inversions de porte inutiles lors de la fermeture normale tout en conservant la protection contre les intrusions involontaires.
- Installation et fonctionnement faciles : Le câblage codé par couleur simplifie la connexion aux systèmes de commande des portes automatiques. Les supports de montage réglables s'adaptent à diverses structures de cadres de porte ; les indicateurs LED intuitifs permettent des vérifications rapides de l'état.
Guide de câblage
| Composant | Couleur du fil | Fonction | Notes |
|---|---|---|---|
| Émetteur | Rouge | Alimentation positive CC 12-24V | Connecter à une alimentation stable ; éviter les surtensions/sous-tensions |
| Émetteur | Noir | Masse (GND) | Connecter à la borne négative de l'alimentation ; assurer une mise à la terre fiable |
| Émetteur | Vert/Jaune/Blanc | Réservé | Aucune connexion requise pour une utilisation de base |
| Récepteur | Rouge | Alimentation positive CC 12-24V | Identique à la connexion d'alimentation de l'émetteur |
| Récepteur | Noir | Masse (GND) | Masse partagée avec l'émetteur |
| Récepteur | Vert | Sortie NO/NC (par défaut NO) | Connecter à l'entrée du signal de sécurité du système de commande de porte automatique |
| Récepteur | Jaune | NC configurable | Activer via la configuration du mode de masquage |
| Récepteur | Blanc | COM (Borne commune) | Borne correspondante pour la sortie NO/NC |
Avertissement critique : NE PAS connecter les bornes NO/NC (fils verts/jaunes du récepteur) à la borne positive de l'alimentation, cela endommagerait le relais optique.
Étapes d'activation du mode de masquage
- Terminer le câblage et mettre le système sous tension.
- Dans la minute qui suit la mise sous tension, toucher le fil vert du récepteur à sa masse (fil noir) cinq fois.
- Le voyant rouge du récepteur clignote pour confirmer l'activation : le fil jaune passe en mode NC, le mode de masquage est activé.
Scénarios d'application
- Portes automatiques industrielles (portes rapides, portes roulantes, portes sectionnelles)
- Portes automatiques commerciales (centres commerciaux, immeubles de bureaux, magasins de détail)
- Portes automatiques extérieures (parcs de stationnement, entrées de centres logistiques)
- Portes automatiques pour environnements spéciaux (entrepôts frigorifiques, ateliers humides)
Dépannage
| Symptômes de panne | Causes possibles | Solutions |
|---|---|---|
| Le voyant bleu du récepteur clignote (mise sous tension) | Désalignement de l'émetteur et du récepteur | Réajuster les positions pour assurer un alignement parallèle |
| Le voyant rouge de l'émetteur clignote rapidement | Tension d'alimentation <9V or>28V | Stabiliser l'alimentation pour répondre aux exigences CC 12-24V |
| Le système fonctionne, mais la porte n'a pas d'action anti-pincement | Erreur de câblage | Vérifier le câblage par rapport au guide ; s'assurer de la connexion correcte au système de commande de porte |
| Impossible d'activer le mode de masquage | 1. Fuite de lumière lors de la descente de la porte 2. Faisceau le plus bas bloqué par des débris 3. La porte/l'obstruction ne respecte pas la distance de blocage continue minimale |
1. Réparer l'étanchéité de la porte pour éviter les fuites de lumière 2. Dégager les débris bloquant le faisceau 3. Ajuster la porte/l'obstruction pour respecter les exigences de distance |
Mises en garde d'utilisation et de maintenance
- Tenir les câbles à l'écart des conducteurs à haute tension et des mécanismes de porte pour éviter les dommages ou les interférences.
- Essuyer régulièrement les lentilles de l'émetteur/récepteur avec un chiffon sec et doux pour enlever la poussière, l'humidité ou la saleté.
- Ne pas plier, tordre ou tirer les câbles avec force ; éviter de rayer le boîtier en aluminium ou les lentilles infrarouges.
- Empêcher la lumière directe du soleil ou les sources de lumière infrarouge de briller sur le récepteur (évite les déclenchements intempestifs).
- Pour une installation en extérieur, s'assurer que l'appareil est solidement fixé pour résister au vent et aux vibrations.
Histoires de succès clients
"Le capteur de JUTAI a éliminé les temps d'arrêt dans notre entrepôt frigorifique. L'indice IP67 a assuré un fonctionnement fiable même à -25°C."
"La fonction double mode a permis une intégration transparente dans notre infrastructure existante. L'installation a été sans effort !"
"Le capteur certifié CE de JUTAI a répondu à nos normes de sécurité tout en réduisant les coûts de maintenance de 30%."
"Après l'installation du capteur à 16 faisceaux de JUTAI, nous avons constaté une réduction de 100% des incidents liés aux convoyeurs."
"Le temps de réponse rapide du capteur (<=20ms) a protégé les travailleurs contre les collisions de bras robotisés lors d'opérations à haute vitesse."
"Le boîtier en aluminium IP67 résiste à l'eau dans nos lignes de transformation alimentaire tout en maintenant la précision."
"Le capteur de JUTAI a amélioré l'évitement des collisions des chariots automatiques, réduisant les temps d'arrêt de 25%."
"Le capteur assure la fermeture sécurisée des portes coupe-feu sans compromettre la sécurité du personnel pendant les exercices."
Galerie de produits
