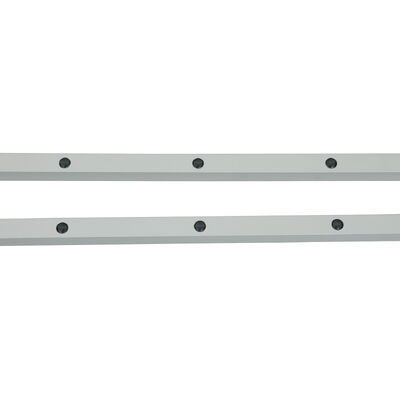

Barrière de protection infrarouge pour portes industrielles avec longueur réglable de 500-2500mm

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
Lieu d'origine Chine
Nom de marque JUTAI
Certification CE
Numéro de modèle Le modèle CL20-8L
Document CL05-8L User Manual.pdf
Quantité de commande min 1
Prix negotiable
Détails d'emballage Dessin animé
Délai de livraison 5 - 8 jours ouvrables
Conditions de paiement T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacité d'approvisionnement 1000 pièces par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Indice IP IP67 Fonction Masquer
Distance de détection 8m Matériel Alliage d'aluminium
Fonctionnalité Résistant à la corrosion Tension d'alimentation DC12-24V
Température de fonctionnement -20 ~ 60 ℃ Courant de fonctionnement <50ma>
Sortir Nom/Nc, COM Courant de travail <20mA@DC12V-24V
Spécification 2000*21*15 mm
Mettre en évidence

Barrière de protection infrarouge pour portes industrielles

,

Barrière de protection infrarouge réglable 500-2500mm
Laisser un message
Description de produit



Description du produit


Barrière de protection infrarouge pour portes industrielles avec longueur réglable de 500-2500mm 0

Barrière de protection infrarouge pour portes industrielles avec longueur réglable de 500 à 2500 mm

La barrière de protection infrarouge série CL de JUTAI est une solution de sécurité professionnelle conçue pour les portes industrielles, offrant des longueurs réglables de 500 mm à 2500 mm pour s'adapter à différentes tailles de portes. Elle forme une grille lumineuse invisible entre l'émetteur et le récepteur, déclenchant instantanément l'inversion ou l'arrêt de la porte lorsque du personnel ou des objets s'introduisent, empêchant ainsi efficacement les accidents de pincement dans les environnements industriels. Avec une protection IP67 et un boîtier en alliage d'aluminium, elle offre des performances fiables dans des conditions difficiles.

Principales spécifications (Tableau des paramètres)

Paramètre Spécification
Série de modèles CL05, CL10, CL15, CL20, CL25 (avec suffixe -8L)
Plage de longueur réglable 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (selon le modèle)
Nombre de cellules photoélectriques 8 faisceaux
Hauteur de protection maximale 1729 mm (référence CL20-8L)
Tension de fonctionnement DC12-24V
Courant de fonctionnement Émetteur : <65mA @DC12V ; Récepteur : <20mA @DC12V
Configuration de sortie Sortie relais NO/NC (NO par défaut, configurable en NC) ; Borne COM incluse
Indice de protection IP67 (étanche à la poussière + étanche)
Matériau du boîtier Alliage d'aluminium
Plage de fonctionnement (émetteur à récepteur) 1-8m
Longueur du câble Émetteur : 8 m ; Récepteur : 4 m
Type de connecteur Émetteur : Mâle M8 à 5 broches ; Récepteur : Mâle M8 à 4 broches
Température de fonctionnement -20°C ~ +60°C
Fonction clé Anti-pincement pour portes industrielles + Mode Blanking (premier canal non déclenché)
Indicateurs d'état LED Émetteur : Bleu fixe (normal) ; Rouge clignotant rapidement (tension <9V or>28V)

Récepteur : Rouge fixe (bloqué) ; Bleu fixe (non bloqué) ; Bleu clignotant (désalignement)
Dimensions des trous d'installation (Unité : mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Principaux avantages (Points clés)

1. Longueur réglable de 500 à 2500 mm

  • Plusieurs options de longueur couvrent les petites portes d'accès (500 mm) aux portes industrielles extra-larges (2500 mm), s'adaptant à différentes tailles de portes industrielles.
  • Aucune modification supplémentaire nécessaire : sélection directe des modèles correspondants pour différentes ouvertures de portes.

2. Protection ciblée des portes industrielles

  • La grille lumineuse à 8 faisceaux élimine les angles morts de sécurité, détectant les mains, les membres ou les objets pour éviter les pincements/écrasements.
  • Le mode Blanking s'adapte aux espaces des portes industrielles, évitant les fausses alarmes lors de la fermeture normale.

3. Robuste et résistant à l'environnement

  • La protection IP67 résiste à la poussière, aux éclaboussures d'eau et aux conditions industrielles difficiles, adaptée à une utilisation intérieure/extérieure.
  • Le boîtier en alliage d'aluminium résiste à la corrosion et à l'usure mécanique, assurant une fiabilité à long terme.

4. Installation et fonctionnement faciles

  • Le câblage à code couleur simplifie la connexion aux systèmes de contrôle des portes industrielles (détails dans le Guide de câblage).
  • Les supports de montage réglables s'adaptent à différents cadres de portes ; les indicateurs LED intuitifs permettent un dépannage rapide.

Guide de câblage (Tableau standardisé)

Composant Couleur du fil Fonction Remarques
Émetteur Rouge Alimentation positive DC12-24V Connecter à une alimentation stable
Émetteur Noir Masse (GND) Connecter à la borne négative de l'alimentation
Émetteur Vert/Jaune/Blanc Réserve Aucune connexion requise pour une utilisation de base
Récepteur Rouge Alimentation positive DC12-24V Identique à l'alimentation de l'émetteur
Récepteur Noir Masse (GND) Masse partagée avec l'émetteur
Récepteur Vert Sortie NO/NC (NO par défaut) Connecter à l'entrée du signal de sécurité du système de contrôle de la porte
Récepteur Jaune NC configurable Activer via la configuration du mode Blanking
Récepteur Blanc COM (Borne commune) Borne correspondante pour la sortie NO/NC

Avertissement critique

  • NE PAS connecter les bornes NO/NC à l'alimentation positive : cela endommagera le relais optique.

Étapes d'activation du mode Blanking

  1. Effectuer le câblage et mettre l'appareil sous tension.
  2. Dans la minute suivant la mise sous tension, toucher le fil vert du récepteur à sa masse (fil noir) cinq fois.
  3. La lumière rouge du récepteur clignote pour confirmer l'activation : le fil jaune passe en mode NC, le mode Blanking est activé.

Correspondance modèle et longueur (Tableau)

Modèle Longueur Types de portes industrielles cibles
CL05-8L 500 mm Petites portes d'accès, portes utilitaires
CL10-8L 1000 mm Portes sectionnelles moyennes, portes de garage
CL15-8L 1500 mm Portes sectionnelles d'entrepôt, portes de centre logistique
CL20-8L 2000 mm Grandes portes industrielles rapides, portes de chambre froide
CL25-8L 2500 mm Portes de quai de chargement extra-larges, portes industrielles robustes

Dépannage (Tableau problème-solution)

Symptômes de panne Solutions
La lumière bleue du récepteur clignote (mise sous tension) Réaligner l'émetteur et le récepteur pour un alignement parallèle
La lumière rouge de l'émetteur clignote rapidement Stabiliser l'alimentation à DC12-24V (éviter <9V or>28V)
Aucune action anti-pincement (appareil normal) Vérifier le câblage par rapport au guide pour corriger les erreurs de connexion
Impossible d'entrer en mode Blanking 1. Réparer l'étanchéité de la porte pour éviter les fuites de lumière

2. Dégager les débris bloquant le faisceau le plus bas

3. S'assurer que la porte/l'obstruction respecte la distance de blocage continue minimale

Mises en garde concernant l'utilisation et l'entretien (Principaux rappels)

  • Éloigner les câbles des conducteurs haute tension et des machines de porte pour éviter tout dommage.
  • Essuyer régulièrement les lentilles de l'émetteur/récepteur avec un chiffon doux et sec pour éliminer la poussière/la saleté.
  • Ne pas plier/tordre l'appareil ou les câbles ; éviter de rayer les lentilles infrarouges.
  • Empêcher la lumière directe du soleil ou les sources de lumière infrarouge de briller sur le récepteur.
  • S'assurer que les objets en mode Blanking respectent l'exigence de distance de blocage continue minimale.
Pour une assistance technique ou des demandes en gros, visitez : https://www.accesssecuritysolution.com/
