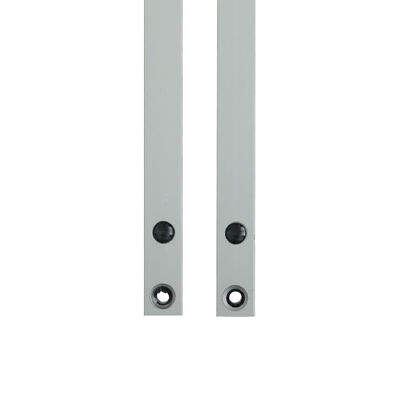

Capteur de sécurité multi-faisceaux pour systèmes de portes avec sortie NO/NC et réponse rapide

Spécifications principales (Tableau des paramètres détaillés)

Principaux avantages (Points clairs et ciblés)

1. Détection multi-faisceaux à couverture complète

• La grille de lumière à 8 faisceaux élimine les angles morts de sécurité sur toute la hauteur d'ouverture de la porte (1729 mm), garantissant qu'aucune petite objet, main ou membre ne soit manqué.
• La distribution dense des faisceaux s'adapte au fonctionnement dynamique des systèmes de portes, offrant une protection anti-pincement complète.

2. Sortie NO/NC configurable

• La sortie NO par défaut répond aux exigences standard des systèmes de contrôle de portes ; la sortie NC est configurable via une simple opération.
• Le passage flexible du mode de sortie permet une intégration transparente avec divers panneaux de contrôle de portes et relais de sécurité, améliorant la compatibilité.

3. Réponse rapide pour la sécurité des portes

• Déclenche instantanément des actions de sécurité (inversion/arrêt de la porte) lors de l'interruption du faisceau, correspondant au fonctionnement rapide des portes à grande vitesse et des rideaux métalliques.
• Élimine les retards de sécurité dans les scénarios de portes à fort trafic, évitant efficacement les accidents de pincement.

4. Performances robustes et fiables

• La protection IP67 résiste à la poussière, aux éclaboussures d'eau et à l'immersion temporaire, adaptée aux installations de portes intérieures/extérieures et aux environnements industriels difficiles.
• Le boîtier en alliage d'aluminium résiste à la corrosion, à l'usure mécanique et aux vibrations, assurant une stabilité à long terme pour les opérations fréquentes des portes.

5. Mode de masquage pour la prévention des fausses alarmes

• Le blocage du premier canal de la grille de lumière ne déclenche pas de réponses de sécurité, s'adaptant aux structures d'espace de porte et au blocage séquentiel des faisceaux lors de la fermeture normale.
• Évite les interruptions de porte inutiles tout en conservant une protection complète contre les intrusions involontaires.

Guide de câblage (Tableau standardisé avec notes)

Avertissement critique

• NE connectez PAS les bornes NO/NC (fils vert/jaune du récepteur) à la borne positive de l'alimentation - cela endommagera définitivement le relais optique.

Étapes d'activation de la sortie NC et du mode de masquage

1. Effectuez le câblage conformément au guide de câblage et confirmez qu'il n'y a pas d'erreurs de connexion.
2. Mettez le capteur sous tension (assurez-vous que l'alimentation répond aux exigences DC12-24V).
3. Dans la minute suivant la mise sous tension, touchez le fil vert (sortie NO) du récepteur à son fil noir (GND) cinq fois de suite.
4. Observez la lumière rouge du récepteur clignoter rapidement - cela indique une activation réussie : le fil jaune passe en mode NC et le mode de masquage est activé.

Scénarios d'application (Liste ciblée)

• Portes rapides industrielles (usines de fabrication, centres logistiques)
• Portes à rideaux métalliques (entrepôts, magasins de détail, bâtiments commerciaux)
• Portes automatiques (immeubles de bureaux, centres commerciaux, ateliers industriels)
• Portes de chambre froide (entrepôts frigorifiques, chambres froides)
• Portes de garage (résidentielles, parkings commerciaux)

Dépannage (Tableau complet des problèmes et des solutions)

Mises en garde concernant l'utilisation et l'entretien (Rappels clés)

• Éloignez les câbles de connexion des conducteurs haute tension/fort courant, des machines de porte et des chemins de chariots élévateurs pour éviter les interférences, l'extrusion ou les dommages.
• Essuyez régulièrement les lentilles de l'émetteur et du récepteur avec un chiffon doux et sec pour éliminer la poussière, les taches d'huile ou la condensation - les lentilles sales affecteront la précision de la détection.
• Ne pliez pas, ne tordez pas et ne tirez pas sur le capteur ou les câbles avec force ; évitez de rayer le boîtier en alliage d'aluminium ou les lentilles infrarouges.
• Empêchez la lumière directe du soleil ou d'autres sources de lumière infrarouge de briller sur le récepteur (évite les faux déclenchements ou les défaillances de détection).
• Assurez-vous que la porte ou l'obstruction utilisée pour le mode de masquage répond à l'exigence de distance de blocage continue minimale.
• Testez périodiquement la fonction anti-pincement et le mode de sortie pour vous assurer que le capteur fonctionne normalement avec le système de porte.
