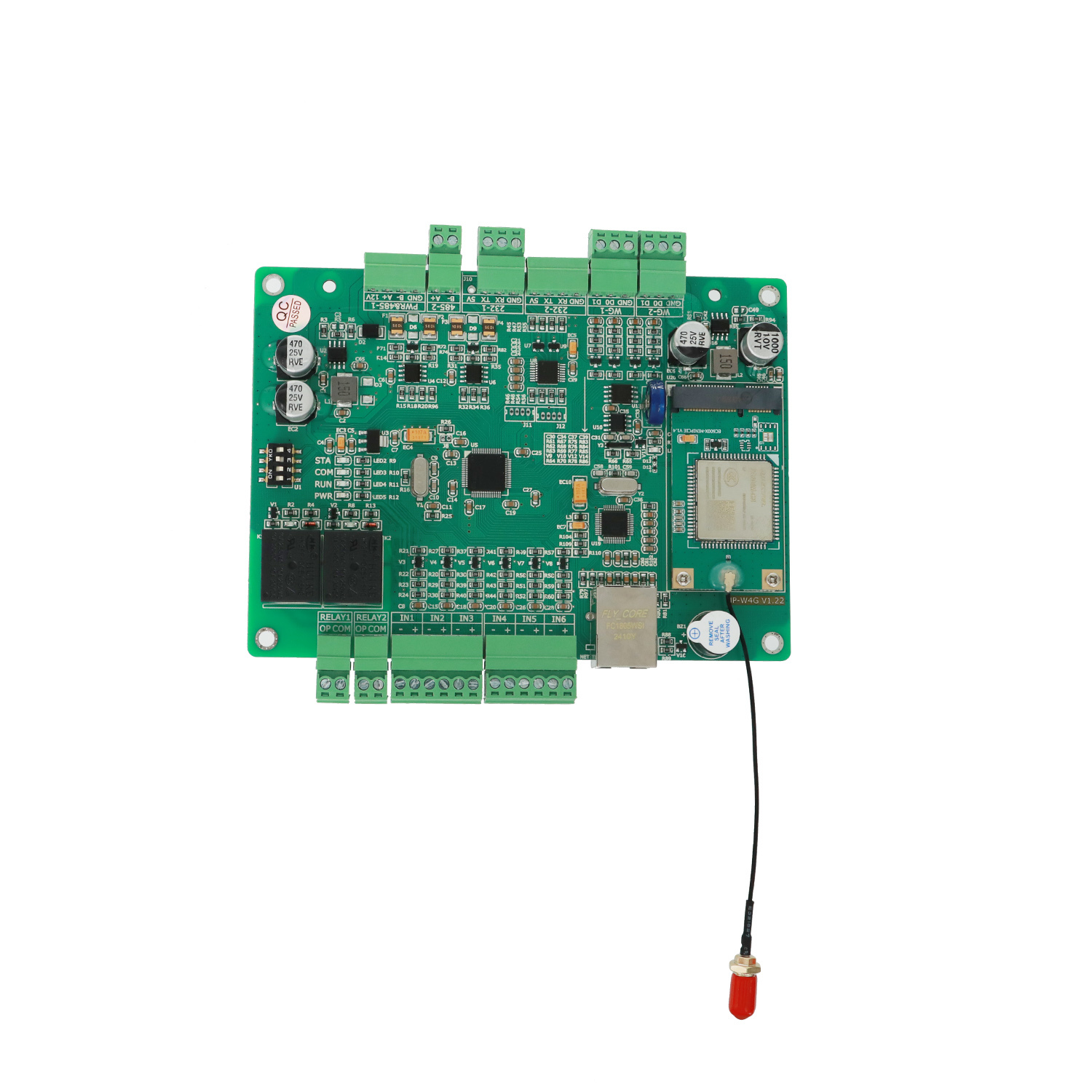

Contrôleur de stationnement à double réseau W4G 4G LTE et Ethernet avec basculement automatique
| Place of Origin | China |
|---|---|
| Nom de marque | JUTAI |
| Model Number | W4G |
| Document | W4G.pdf |
| Minimum Order Quantity | 1 |
| Prix | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Détails sur le produit
| Processeur principal | Processeur haute vitesse ARM Cortex-M3, exécutant un système d'exploitation embarqué en temps ré | Tension de fonctionnement | DC 12 V (avec protection de connexion inversée) |
|---|---|---|---|
| Température de fonctionnement | -40°C à +85°C | Communication réseau | Double mode : 4G LTE (module intégré) et Ethernet (adaptif 10/100 M) |
| Logique de redondance du réseau | Basculement automatique : priorité Ethernet -> Passer à la 4G en cas de panne d'Ethernet -> | Vitesse de liaison montante/descendante | Ethernet : jusqu'à 300 Ko/s ; 4G : jusqu'à 100 Ko/s (en fonction du réseau) |
| Sortie relais | 2 canaux, contact sec isolé, capacité de charge : 250VAC/10A ou 30VDC/10A | Entrée numérique (IO) | 6 canaux, non isolés, plage de tension admissible : 0-5 V |
| Interfaces série | 2 x RS232, 2 x RS485 (débit en bauds : 4 800-115 200 bps, avec protection) | Interface Wiegand | 2 canaux, prend en charge Wiegand 26/34 adaptatif |
| Protocoles de caméra pris en charge | Prise de photo directe via Ethernet (Zhixin, Zhenshi) ; Données de plaque d'immatriculation via | Fonctionnalités embarquées | Horloge en temps réel (RTC) avec batterie de secours, stockage de données hors ligne de grande capac |
| Mode développement | Cloud Docking (recommandé, via le SDK MQTT) et utilisation locale (en tant que contrôleur matériel l | Dimensions physiques (L*W*H) | 145mm * 105mm * 15mm |
| Type de carte SIM | MicroSIM (adaptatif 1,8 V/3,3 V) | Gestion à distance | Prend en charge les mises à jour du micrologiciel et des fichiers Over-The-Air (OTA) |
| Mettre en évidence | Contrôleur de stationnement W4G,Contrôleur de stationnement à double réseau,Contrôleur de stationnement Ethernet |
||
Description de produit
Contrôleur de stationnement W4G 4G LTE et Ethernet à double réseau avec basculement automatique
Le contrôleur de la série JUTAI W4G est un dispositif de base intelligent de qualité industrielle conçu pour les systèmes intelligents de stationnement et de contrôle d'accès.Il résout les systèmes traditionnels basés sur des lignes physiques en intégrant la redondance du réseau dual 4G LTE et EthernetIl est équipé d'un processeur ARM Cortex-M3 haute vitesse, d'interfaces riches et de capacités de fonctionnement hors ligne.Il sert de "plate-forme centrale" fiable pour la communication entre les plateformes cloud., des dispositifs sur place (caméras, barrières, détecteurs) et des équipements périphériques garantissant un fonctionnement stable 24/7 des parkings, des communautés closes et des scénarios d'accès industriel.
Paramètres techniques de base
| Catégorie | Paramètres clés | Spécification |
|---|---|---|
| Énergie et environnement | Voltage de fonctionnement | DC12V (avec protection contre les connexions inversées) |
| Courant de fonctionnement | 2A MAX (courant instantané pendant la transmission de données 4G) | |
| Température de fonctionnement | -40°C ~ +85°C (humidité relative < 80%, pas de gel) | |
| Les dimensions (L × P × H) | Le nombre d'étoiles est déterminé par la fréquence d'exposition. | |
| Distance entre le trou de montage | 135 mm × 95 mm | |
| Communication à double réseau | Réseau primaire | 4G LTE (module intégré, prend en charge la carte MicroSIM, adaptatif de tension 1,8 / 3,3V) |
| Réseau de sauvegarde/réseau préféré | Ethernet (10/100M adaptatif, isolé, ne prend pas en charge l'inversion automatique de polarité) | |
| Taux de données | Ethernet: maximum 300 Kb/s; 4G: maximum 100 Kb/s (selon les conditions du réseau) | |
| Logique réseau | Commutation automatique et reprise: utilisation prioritaire d'Ethernet, commutation automatique vers 4G en cas de panne, retour après récupération | |
| Protocoles pris en charge | MQTT (cloud docking), TCP/IP, protocole de lecture ETC, protocole de contrôle de l'imprimante | |
| Contrôle et interface | Sortie du relais | 2 canaux (contact isolé normalement ouvert), capacité de charge: 250VAC 10A / 30VDC 10A |
| Résultats de l'analyse | 6 canaux (non isolés, plage de tension autorisée de 0 à 5 V) | |
| Interfaces série | 2x RS232, 2x RS485 (débit de baud 4800-115200 bps, avec ESD et protection contre les impulsions) | |
| Interface de contrôle d'accès | 2x interfaces de Wiegand (adaptive à la Wiegand 26/34) | |
| Intégration et stockage | Caméras compatibles | Ethernet: Zhixin, Zhenshi (pousse de photo); RS485: Zhixin, Zhenshi, Qianyi (données de plaque d'immatriculation) |
| Caractéristiques à bord | RTC (horloge en temps réel avec sauvegarde de panne de courant), stockage de données hors ligne de grande capacité, pilote LCD | |
| Modes de développement | Accouplement dans le cloud (recommandé, MQTT + SDK); utilisation locale (contrôle du logiciel PC) | |
| Gestion à distance | Assistance à la mise à niveau | Mises à jour du firmware et des fichiers via le réseau |
Principaux avantages fonctionnels
1. Redondance du double réseau et défaillance automatique
- Pas de temps d'arrêt du réseau:Si les lignes physiques sont endommagées ou si l'Ethernet tombe en panne, il passe instantanément à la 4G pour assurer le fonctionnement continu du système.
- Optimisation des coûts:Retourne à Ethernet lorsque le réseau est restauré, réduisant ainsi la consommation de données 4G et les coûts d'exploitation.
- Garantie d'un signal stableLe module 4G prend en charge la couverture du réseau de téléphonie mobile, assurant un fonctionnement normal tant que le signal mobile est disponible.
2Un centre d'intégration de périphériques complet
- Intégration de la caméra:Il se connecte directement aux caméras LPR traditionnelles via Ethernet (recevoir des photos) ou RS485 (obtenir des données de plaque d'immatriculation), éliminant le besoin de convertisseurs supplémentaires.
- Contrôle périphérique:Contrôle des barrières, des lumières et des imprimantes via des relais; lit la présence du véhicule à partir des détecteurs de boucle via des entrées IO; connecte les lecteurs de cartes via des interfaces Wiegand.
- Compatibilité étendue:Prend en charge les protocoles d'analyse du lecteur ETC et le contrôle de l'affichage LCD, s'adaptant aux différentes exigences fonctionnelles du parking.
3. Opération hors ligne et intégrité des données
- Capacité de travail indépendant:RTC intégré et mémoire de grande capacité, permettant un fonctionnement normal avec des listes blanches et des configurations préenregistrées même sans connectivité réseau.
- Stockage de données hors ligne:Enregistre localement les enregistrements de reconnaissance de plaque d'immatriculation, les journaux d'accès et les images, avec jusqu'à 64 capacités de stockage d'images de petite taille.
- Synchronisation automatique:Charge toutes les données et images hors ligne dans le cloud immédiatement après la récupération du réseau, assurant des pistes d'audit complètes et aucune perte de données.
4. Intégration cloud standardisée (MQTT)
- Accrochage simple:Utilise le protocole JSON-over-MQTT pour la communication, prenant en charge l'intégration de plateformes personnalisées ou tierces avec le SDK fourni.
- Couverture complète des événements:Rapporte le rythme cardiaque de l'appareil, la reconnaissance des plaques d'immatriculation, les scanners de code QR et les modifications de statut d'OI; prend en charge les commandes à distance pour le contrôle des barrières, l'affichage des messages et les mises à jour de la liste blanche.
- Sécurisé et fiable:La qualité de communication QoS 1 assure la livraison du message, avec un codage GBK pour une transmission de données stable.
5- Fiabilité de qualité industrielle et maintenance facile
- Adaptation à un environnement hostile:Fonctionne de manière stable à des températures extrêmes de -40 °C à +85 °C, avec ESD et protection contre les impulsions pour les interfaces.
- Faible coût de maintenance:La surveillance à distance de l'état de l'appareil (intensité du signal, température, utilisation des données) et les mises à jour du micrologiciel réduisent les visites sur place.
- Conception matérielle robuste:La protection contre les connexions inversées, la protection contre les surtensions et les composants durables assurent un fonctionnement continu 24 heures sur 24, 7 jours sur 7.
Scénarios d'application
- Parking et garages intelligents:Fonctionne comme le contrôleur principal pour les stations d'entrée/sortie, intégrant des caméras LPR, le contrôle des barrières et la liaison du système de paiement.
- Les communautés fermées et les complexes résidentiels:Gère les listes blanches des résidents, l'accès temporaire des visiteurs et l'entrée/sortie du véhicule de livraison.
- Parking commercial et de détail:Facilite le stationnement payant, la gestion des cartes mensuelles et l'intégration avec les stations de paiement de codes QR.
- Parcs industriels et logistiques:Contrôle l'accès des camions et du personnel autorisé, enregistre les heures d'entrée/sortie et s'intègre aux systèmes de gestion des entrepôts.
- Stations de péage et accès routier:Prend en charge l'intégration du protocole ETC, avec garantie de double réseau pour la communication critique dans les scénarios de collecte de péage.
Pourquoi choisir le contrôleur de stationnement à double réseau W4G?
- Élimine le seul point de défaillance:Le basculement automatique entre Ethernet et 4G garantit une disponibilité du système de 100%, protégeant les revenus et la sécurité.
- Simplifie l'architecture du système:Intégre plusieurs interfaces de communication et logique de contrôle, remplaçant les commutateurs réseau séparés, les routeurs 4G et les logiciels basés sur PC.
- Résistant au changement et évolutif:Le protocole MQTT ouvert et les interfaces standardisées prennent en charge l'intégration dans les plateformes IoT, à l'échelle de plusieurs sites.
- Opération rentable:Le stockage de données hors ligne réduit la dépendance du réseau en temps réel; la commutation automatique du réseau optimise les coûts de données.
- Compatibilité démontrée:Fonctionne avec les caméras LPR courantes, les lecteurs ETC et les périphériques, réduisant les risques d'intégration pour les intégrateurs de système.
