Capteur de rideau de lumière de sécurité de type balayage en grille pour porte industrielle à grande vitesse protection anti-coupure avec boîtier en aluminium et portée de 12 m

Capteur de barrière immatérielle de sécurité à suppression croisée CG15-8L12

CG15-8L12 est un capteur de barrière immatérielle de sécurité industrielle IP67 conçu pour les portes rapides, les portes industrielles, les portes de garage, les portes d'entrepôts frigorifiques, les portes sectionnelles et les systèmes de portes automatiques. Il utilise 8 faisceaux infrarouges pour créer une zone de détection de sécurité fiable, aidant à prévenir les pincements, les collisions et les fermetures accidentelles de portes.

Ce modèle prend en charge la protection contre le masquage croisé, ce qui le rend adapté aux applications de portes industrielles où les structures de porte inférieures fixes ou les conditions d'installation spéciales peuvent affecter la détection normale. Lorsqu'un objet pénètre dans la zone de protection, le récepteur émet un signal de relais via les bornes NO, NC et COM, permettant au contrôleur de porte d'arrêter ou d'inverser la porte à temps.

Le produit est doté d'un boîtier mince en aluminium, d'une distance de détection intérieure/extérieure de 12 m, d'une vitesse de réponse rapide de 23 ms et d'une protection étanche IP67. Il convient aux environnements industriels exigeants tels que les entrepôts, les usines, les canaux logistiques, les chambres froides et les zones de chargement.

Principales fonctionnalités

• 8 faisceaux infrarouges pour une protection fiable de la sécurité des portes
• Distance de détection de 12 m pour les applications intérieures et extérieures
• Réponse rapide de 23 ms pour les systèmes de portes rapides
• Fonction de masquage croisé pour structures de portes industrielles spéciales
• Sortie relais NO, NC et COM pour une connexion facile au contrôleur
• Protection IP67 étanche à l'eau et à la poussière
• Boîtier en alliage d'aluminium au design compact et fin
• Hauteur de protection de 1 225 mm et longueur du produit de 1 480 mm
• Convient aux portes rapides, aux portes industrielles, aux portes de garage et aux portes de chambres froides
• Installation facile avec émetteur, récepteur et câble de synchronisation

Spécifications techniques

Applications

CG15-8L12 convient pour :

• Portes rapides
• Portes industrielles
• Portes de garage
• Portes de chambre froide
• Portes sectionnelles
• Portes roulantes
• Portes d'entrée d'entrepôt
• Portes des canaux logistiques
• Systèmes de sécurité de portes automatiques

Principe de fonctionnement

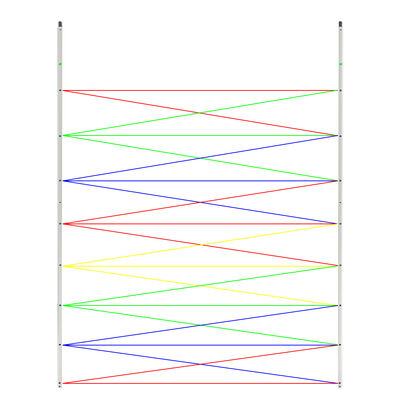

Le système comprend un émetteur et un récepteur installés des deux côtés de l'ouverture de la porte. L'émetteur envoie des faisceaux infrarouges au récepteur pour former une zone de détection protégée. Lorsqu'une personne, un véhicule, une palette ou un autre obstacle bloque les faisceaux, le récepteur change l'état de la sortie relais et envoie un signal de sécurité au contrôleur de porte.

Cela aide la porte à s'arrêter, à se rouvrir ou à s'inverser avant le contact, améliorant ainsi la sécurité lors des opérations de fermeture de la porte.
