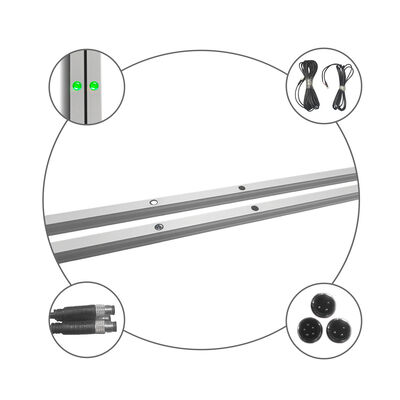

CG15-8L12 Barrière immatérielle de sécurité pour portes industrielles avec portée de détection de 12m, grille infrarouge à 8 faisceaux et protection IP67

Le JUTAI CG15-8L12 est un rideau lumineux de sécurité photoélectrique compact pour portail d'entrepôt, conçu pour les portes industrielles à action rapide, les portes de garage, les portes de chambre froide, les portes sectionnelles, les volets roulants et les portes de quai de chargement.

Il utilise un système de détection infrarouge à 8 faisceaux combiné à une technologie de détection croisée pour former une grille de protection plus large à travers l'ouverture de la porte. Lorsqu'un véhicule, un chariot élévateur, un piéton ou un autre obstacle interrompt la grille infrarouge, le récepteur change immédiatement l'état de la sortie relais et envoie un signal de sécurité au contrôleur de porte.

Le CG15-8L12 est particulièrement adapté aux projets nécessitant un capteur de sécurité compact de style Grid Mini. Il offre une solution alternative pour les fabricants de portails d'entrepôt et les intégrateurs de systèmes à la recherche d'un capteur de protection de porte à profil mince, longue portée et résistant aux intempéries.

Contrairement à un système de photocellule à faisceaux parallèles de base, le CG15-8L12 combine des faisceaux infrarouges horizontaux et croisés pour créer une grille de détection de protection plus dense.

Cette conception permet de réduire les zones aveugles entre les points optiques individuels et d'améliorer la reconnaissance des obstructions à travers l'ouverture du portail d'entrepôt.

L'émetteur et le récepteur supportent une distance de détection maximale allant jusqu'à 12 mètres, ce qui rend le capteur adapté aux larges portails d'entrepôt, aux entrées d'entrepôt et aux grandes ouvertures de quai de chargement.

Le boîtier mince en aluminium peut être installé à l'intérieur du rail de porte ou à l'extérieur sur le cadre de la porte. Sa structure compacte convient aux applications où l'espace d'installation est limité.

Le capteur prend en charge deux modes de fonctionnement :

Mode normal : Toute interruption d'un faisceau infrarouge modifie immédiatement la sortie de sécurité.

Mode de masquage : Les obstructions fixes causées par le rail de porte ou la structure de la porte peuvent être masquées lors de la configuration, permettant à la zone de détection restante de continuer à fonctionner normalement.

Cette fonction est particulièrement utile lorsque le rideau lumineux est installé à l'intérieur d'un rail de guidage de portail d'entrepôt.

Le boîtier classé IP67 aide à protéger les composants optiques et électroniques internes contre la poussière, l'humidité et l'exposition à l'eau.

Il convient aux portails d'entrepôt, aux entrepôts humides, aux entrées de chambres froides et aux applications d'accès extérieur.

Le profil mince en alliage d'aluminium offre une résistance mécanique, une résistance à la corrosion et une stabilité à long terme dans des environnements industriels exigeants.

Le récepteur fournit des contacts relais NO, NC et COM, permettant une connexion facile avec :

• Contrôleurs de portes industrielles à action rapide
• Contrôleurs de portes de garage
• Contrôleurs de volets roulants
• Systèmes PLC
• Équipements de contrôle d'accès
• Circuits de relais de sécurité

Le rideau lumineux de sécurité photoélectrique se compose d'un émetteur infrarouge et d'un récepteur installés sur des côtés opposés de l'ouverture de la porte.

L'émetteur émet plusieurs faisceaux infrarouges vers le récepteur. La technologie de détection croisée crée des chemins de détection diagonaux supplémentaires entre les points optiques, formant une zone de protection de type grille.

Lorsque tous les faisceaux sont reçus correctement, le relais reste dans son état de fonctionnement normal.

Lorsqu'un chariot élévateur, un véhicule, un piéton ou un objet interrompt la grille de détection, le récepteur modifie la sortie relais et envoie un signal au contrôleur du portail d'entrepôt. Le contrôleur peut alors arrêter, rouvrir ou empêcher la fermeture de la porte, en fonction de la logique de porte programmée.

En mode normal, l'interruption de tout faisceau infrarouge actif génère un signal de sortie.

Ce mode est recommandé pour l'installation extérieure sur le cadre de porte et les applications où la zone de détection complète doit rester active.

Les applications typiques comprennent :

• Portes rapides en PVC
• Portes de garage
• Portes sectionnelles à enroulement
• Portes à volets roulants
• Entrées d'entrepôt
• Portes de quai de chargement

Le mode de masquage est conçu pour : Lorsque le rideau lumineux est installé à l'intérieur du rail de guidage de la porte, la situation où le corps de la porte descend et bloque les rayons infrarouges de haut en bas est considérée comme un mode normal et ne déclenche pas le relais ; Lorsqu'un objet bloque le rayonnement infrarouge autre que celui bloqué par la porte, la fonction de sécurité anti-écrasement est déclenchée pour ouvrir la porte.

Détecte les chariots élévateurs, les véhicules, les piétons et les marchandises avant ou pendant la fermeture de la porte, aidant le contrôleur de porte à arrêter ou rouvrir la porte.

Fournit une détection de sécurité supplémentaire de l'ouverture pour les systèmes de portes de garage résidentiels, commerciaux et souterrains.

Le boîtier en aluminium IP67 convient aux environnements humides, froids et sujets à la condensation que l'on trouve couramment dans les entrepôts frigorifiques.

Fournit une grille de détection infrarouge de protection autour des zones de chargement logistique et des entrées de quai d'entrepôt.

Peut être installé le long du cadre de porte ou du rail de guidage pour surveiller la zone de fermeture des portes sectionnelles à enroulement.

Fournit une reconnaissance des obstructions pour les systèmes de portes à volets roulants industriels et commerciaux.

• Capteur de portail d'entrepôt compact de style Grid Mini
• Grille infrarouge à détection croisée à 8 faisceaux
• Détection longue portée jusqu'à 12 m
• Profil mince en aluminium de 1500 mm
• Modes de fonctionnement normal et de masquage
• Convient pour un montage sur rail intérieur ou cadre extérieur
• Construction étanche à la poussière et à l'eau IP67
• Sortie relais NO, NC et COM
• Réponse de détection rapide de 30 ms
• Convient pour la détection de véhicules, de chariots élévateurs et de piétons
• Intégration facile avec les contrôleurs de portail d'entrepôt
• Personnalisation OEM et ODM disponible

Le CG15-8L12 est conçu pour les projets de portails d'entrepôt qui utilisent normalement des capteurs de rideaux lumineux de sécurité photoélectriques de style grille compacte ou mini.

Son profil mince, sa détection à faisceaux croisés, sa fonction de masquage et sa sortie relais le rendent adapté aux projets de remplacement, à la production de nouvelles portes et aux systèmes de sécurité de portails d'entrepôt personnalisés.

La compatibilité avec un contrôleur existant, la définition des câbles, la logique de sortie et les dimensions d'installation doivent être confirmées avant de remplacer une autre marque ou un autre modèle.

Installez l'émetteur et le récepteur verticalement sur des côtés opposés de l'ouverture de la porte.

Assurez-vous que :

• Les deux profils sont installés à la même hauteur.
• Les surfaces optiques se font face.
• Les profils sont parallèles et non tordus.
• La surface d'installation est rigide et résistante aux vibrations.
• Les câbles d'alimentation et de signal sont séparés des câbles de moteur et d'onduleur.
• La logique de sortie relais est confirmée avant la connexion au contrôleur de porte.
• Le mode de masquage est configuré uniquement après que le capteur est correctement aligné.
• La zone de détection complète est testée avant que la porte ne soit mise en service.

• 1 × Émetteur infrarouge
• 1 × Récepteur infrarouge
• Câbles de connexion
• Accessoires de montage
• Instructions d'installation
